NEMA34规格混合伺服电机三维结构

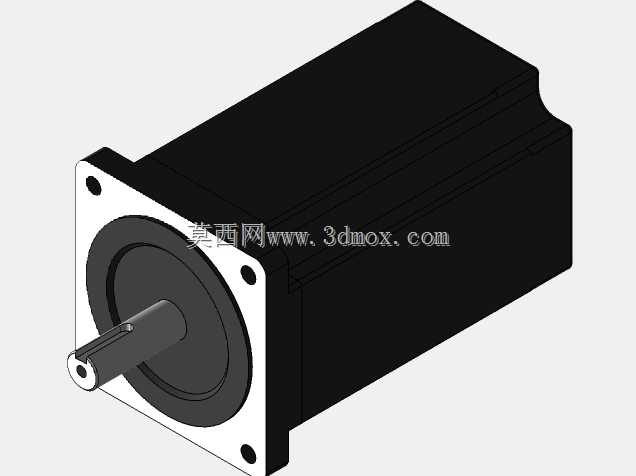

　　在自动化产线改造、数控设备升级、非标专机开发的项目里，驱动单元的选型往往直接决定整套设备的运行精度与动态响应上限，NEMA34规格的混合伺服电机，恰好填补了开环步进电机与全闭环伺服系统之间的性能空白，既保留了步进电机低速大扭矩、成本可控的优势，又通过内置反馈机制解决了传统步进丢步、高速扭矩衰减过快的痛点。从三维结构的呈现来看，这款电机采用方形安装法兰的标准NEMA34安装尺寸，法兰安装孔位间距、输出轴径、轴伸长度都严格遵循行业通用安装规范，设计阶段就充分考虑了与现有86规格步进安装位的互换性，设备改造时无需重新加工安装板，也不用调整同步轮、联轴器的连接尺寸，能大幅缩短现场改机的调试周期。电机本体采用方形拉伸铝壳结构，

　　外壳表面做了氧化发黑处理，既可以提升壳体的散热效率，又能在工业车间多油污、多粉尘的环境下避免壳体锈蚀，后端盖预留了编码器与动力线的出线位置，走线方向可以根据设备内部布线需求调整，避免线缆与周边运动部件产生干涉。从设计逻辑上看，这款混合伺服的转子结构做了优化，磁钢排布兼顾了低速段的扭矩输出平顺性与高速段的反电动势控制，在0-300转区间可以保持额定扭矩无衰减输出，300-1000转区间的扭矩下降幅度远低于同规格开环步进，完全可以满足皮带输送线定位、小型铣床进给轴、点胶设备三轴驱动、包装机械拉膜机构这类对定位精度有要求、又不需要过高转速的场景。建模过程中完整还原了电机的安装边界：前端法兰的止口尺寸、输出轴的键槽规格、

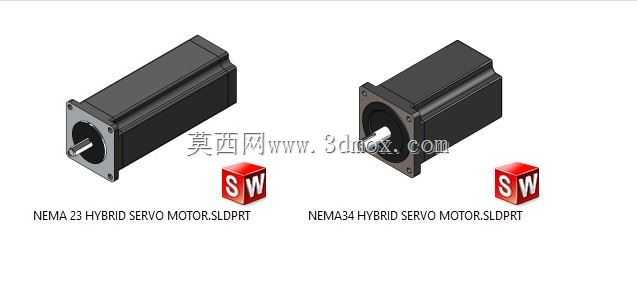

　　后端编码器罩的突出长度、底部安装脚的孔位距离都做了1:1复刻，结构工程师在做整机布局时，可以直接调用这个模型做干涉检查，不用再反复核对样本参数，也能提前预留出线缆弯折半径、电机散热所需的周边空隙，避免实际装配时出现电机与设备钣金、传动部件碰擦的问题。不同于普通步进电机的简化模型，这个结构还还原了前端轴承位的密封结构、输出轴的防锈镀层区域、壳体上的接地螺钉位置，在做电气安全设计、传动防护设计时，这些细节都能为工程师提供准确的参考，比如接地螺钉的位置可以直接确定设备地线的布线路径，前端密封结构的尺寸可以匹配对应的轴用防尘圈，避免切削液、粉尘进入轴承位缩短电机使用寿命。在实际应用场景里，

　　这类混合伺服电机常被用来替换老旧设备上的开环步进电机，不需要更换驱动器的安装尺寸，只需要匹配对应的闭环驱动参数，就能把设备的重复定位精度提升到±0.1度以内，同时降低电机高速运行时的振动与噪音，在3C产品组装治具、小型雕刻机Z轴驱动、自动锁螺丝机进给轴这类场景里，这类电机的性价比优势尤为突出，既不用承担高端交流伺服的高额成本，又能解决开环步进丢步导致的产品良率下降问题。
