SPT5325LV-210大扭矩数字舵机结构设计

　　这款25KG级大扭矩数字舵机，是小型自动化执行机构里应用极广的动力部件，日常做小型机械臂关节、航模舵面控制、智能小车转向机构、教育机器人动作执行端的时候，经常会用到同规格的产品。做这个三维结构的时候，首先要卡准实际安装的边界尺寸，两侧带安装孔的凸耳是核心定位基准，孔位间距、孔径大小完全匹配市面通用的25KG舵机安装支架，不用二次改孔就能直接装到现有设备的安装位上，不会出现模型和实物装不上的问题。

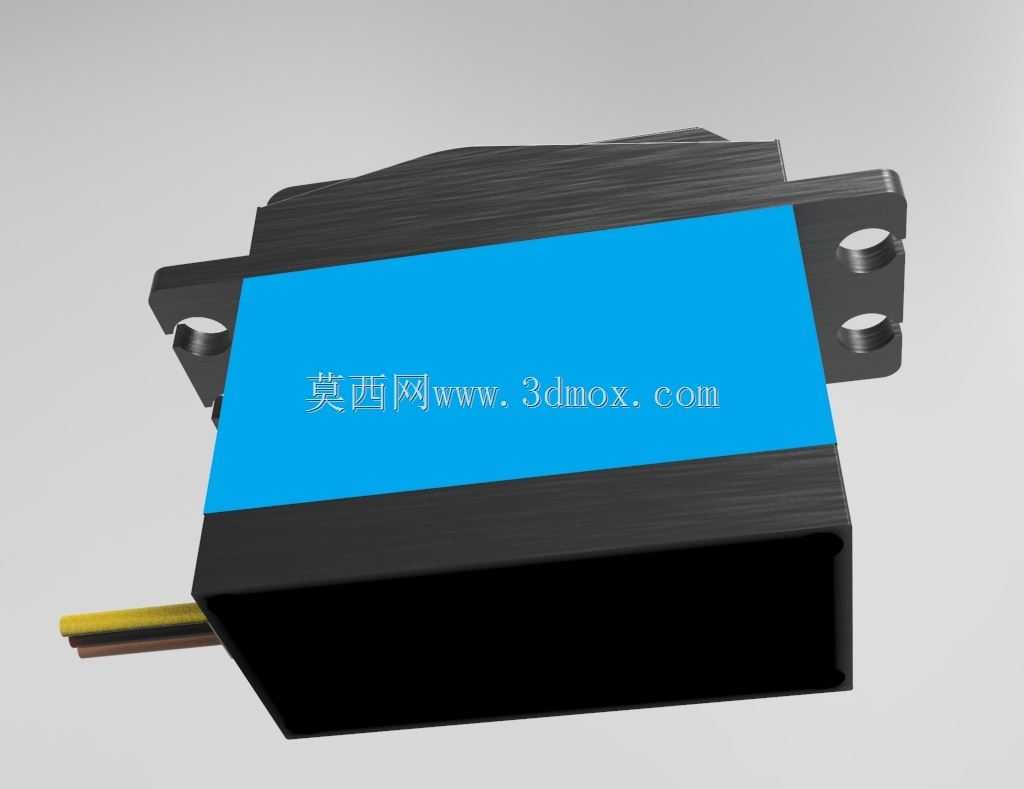

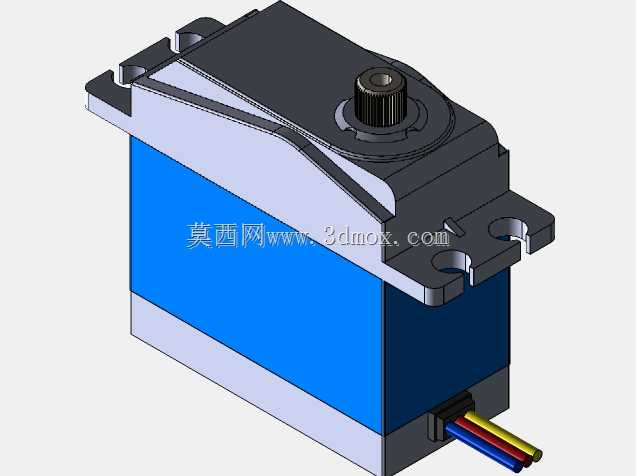

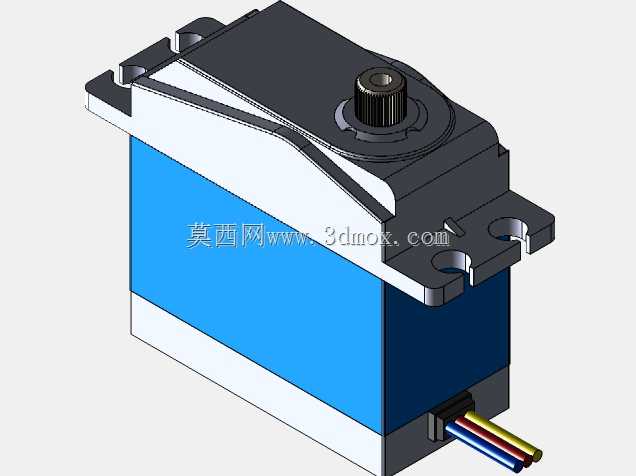

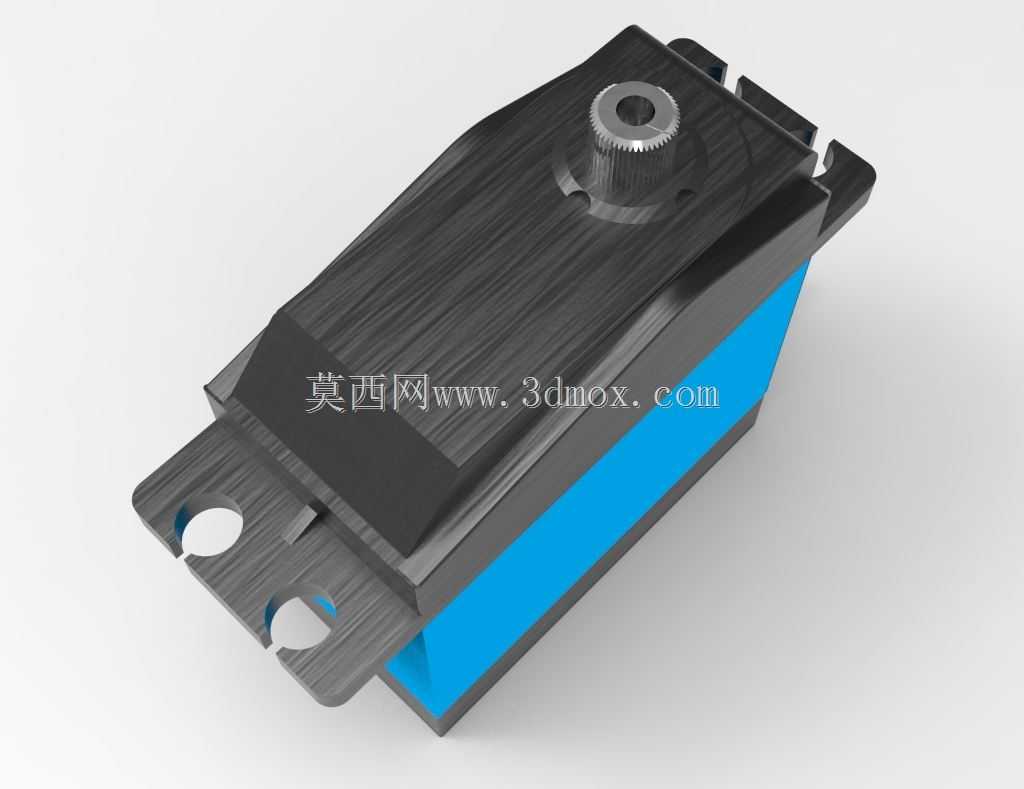

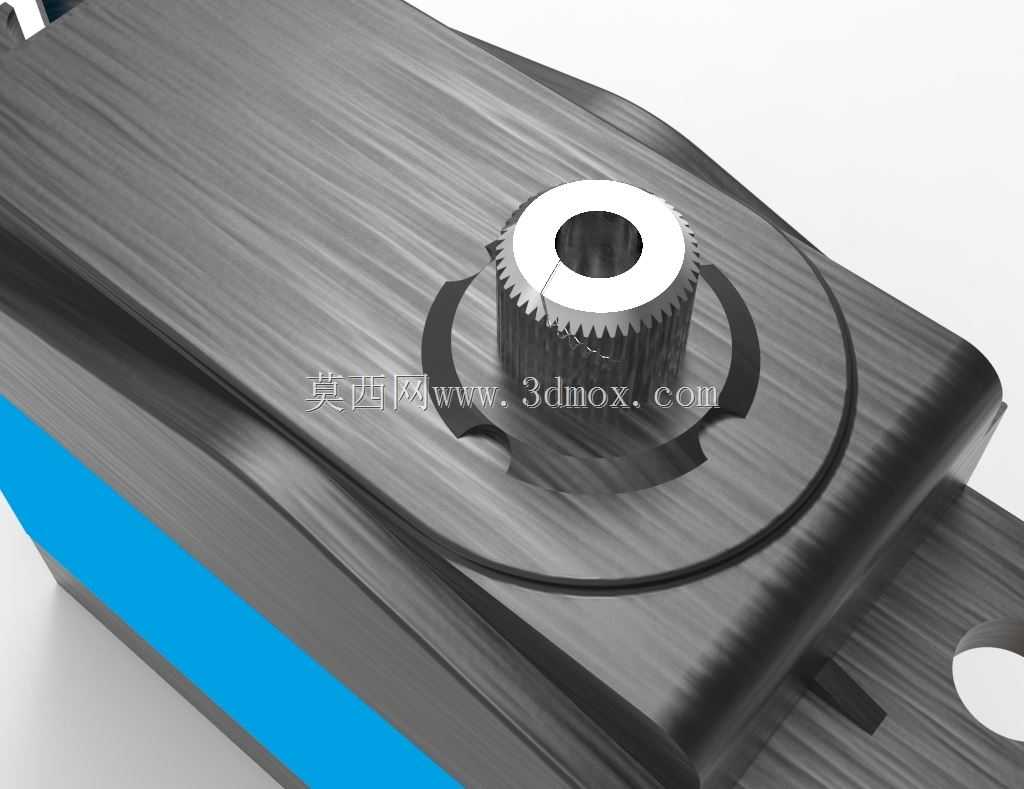

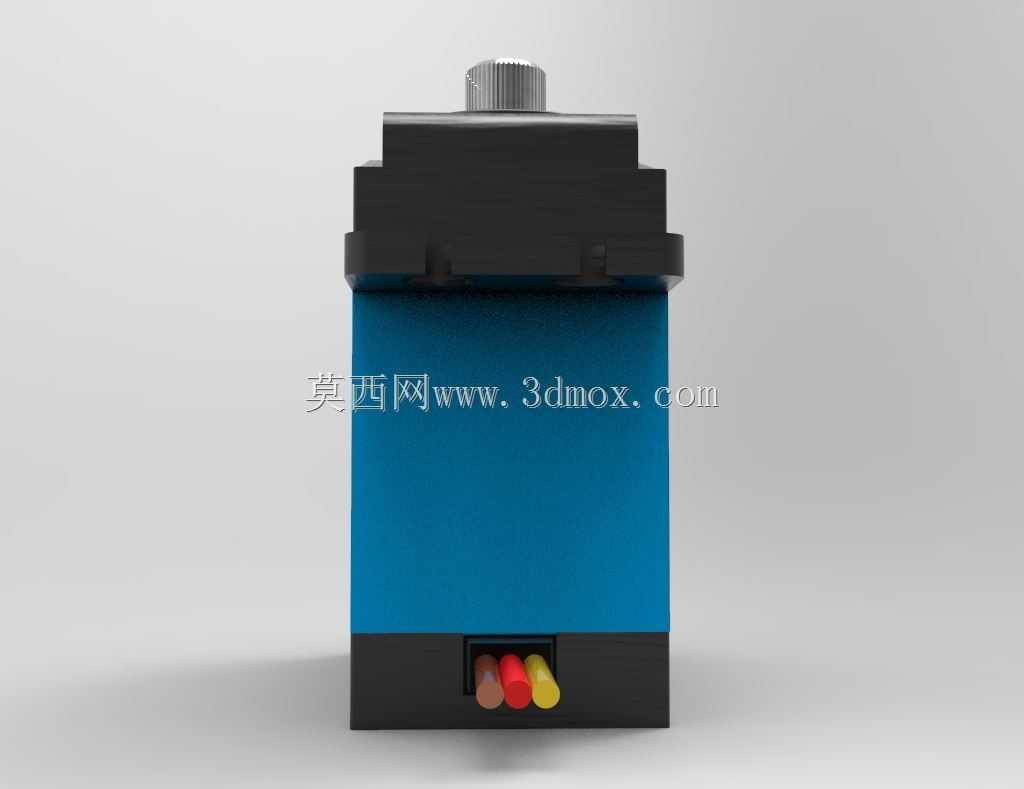

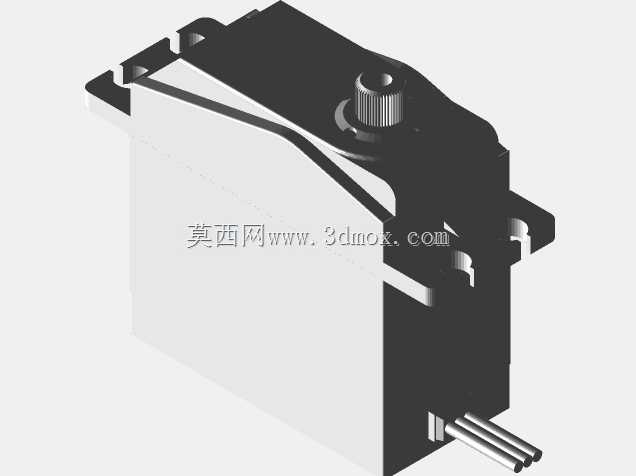

　　从结构设计逻辑来看，整个舵机分为上盖、中壳、底盖三个主体部分，上盖集成了输出轴的轴承安装位，输出轴做了齿形结构，方便配套舵机臂安装，不会出现打滑丢转的问题；中壳是核心的容纳腔体，内部要放下直流电机、减速齿轮组、控制电路板，所以腔体的壁厚做了均匀的1.5mm设计，既保证外壳的结构强度，不会在输出大扭矩的时候出现壳体变形，也不会因为壁厚过大浪费安装空间。底部出线的位置做了防拉扯的槽位，三根信号电源线从壳体侧下方引出，避开安装面的位置，不会在设备装配的时候压到线材造成短路。

　　实际选型的时候，这个规格的舵机大多用在需要精准角度控制的场景，比如桌面级六轴机械臂的关节转动，靠PWM信号控制0-180度的转动角度，25KG的扭矩足够带动1kg以内的负载完成抓取、转动动作；还有航模里的固定翼舵面、遥控车的转向机构，对响应速度和位置保持力有要求的场合，数字舵机比模拟舵机的死区更小，定位精度更高，不会出现轻微的抖舵问题。

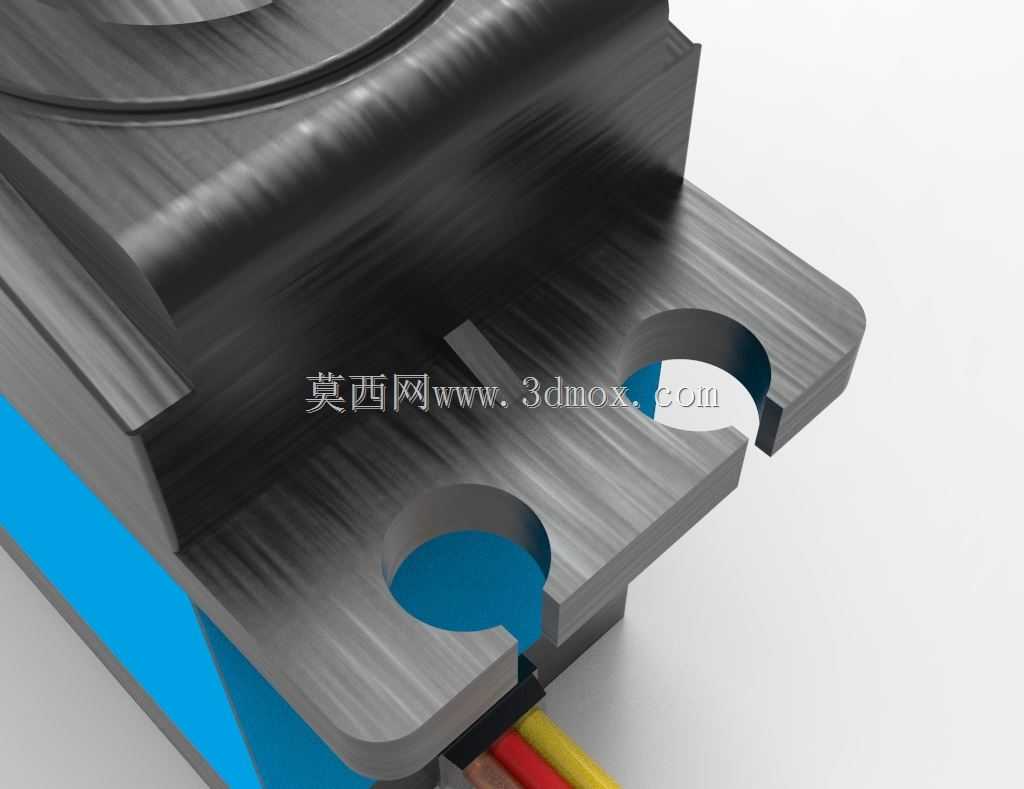

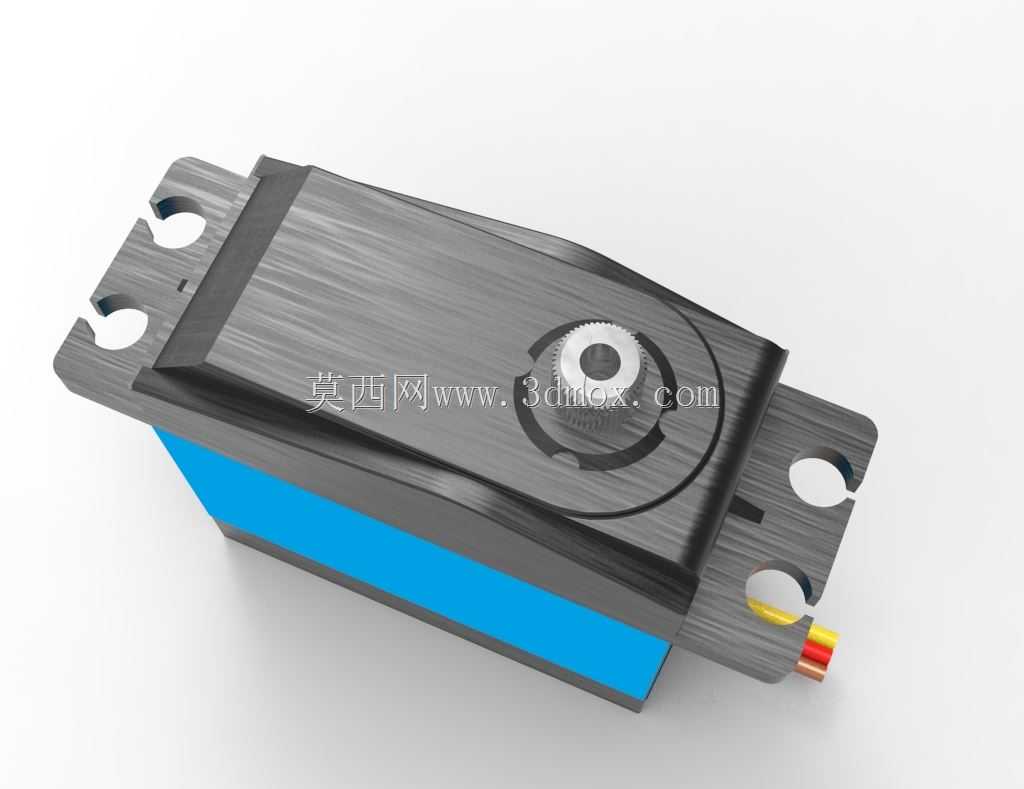

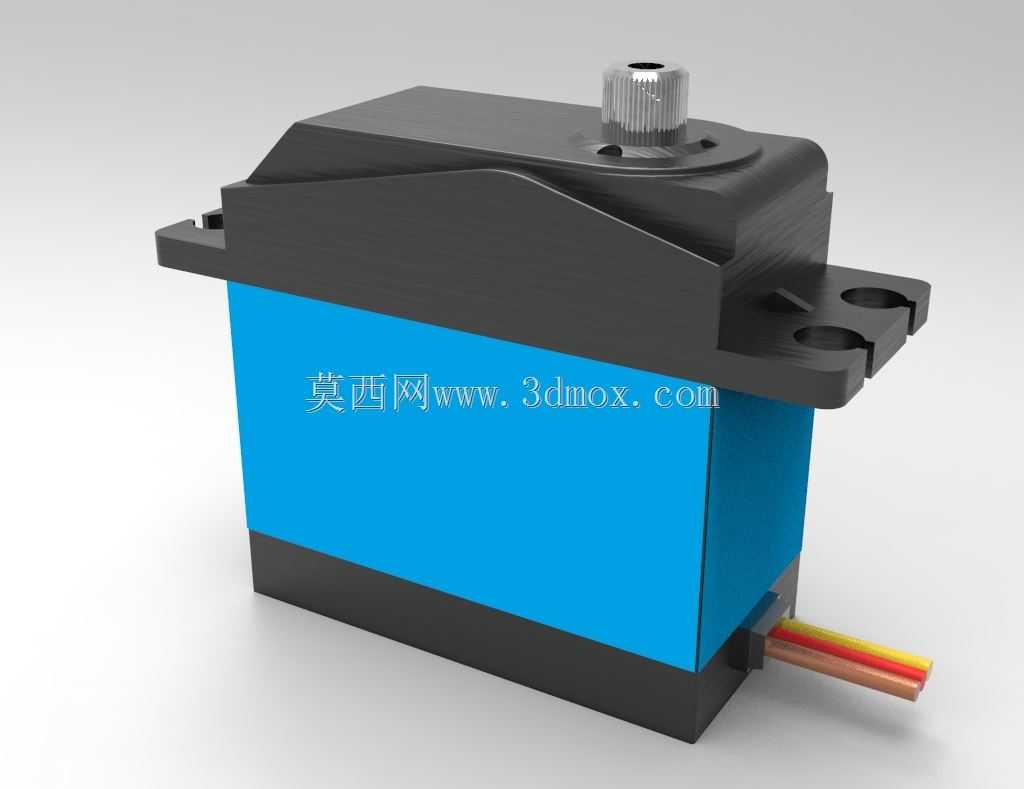

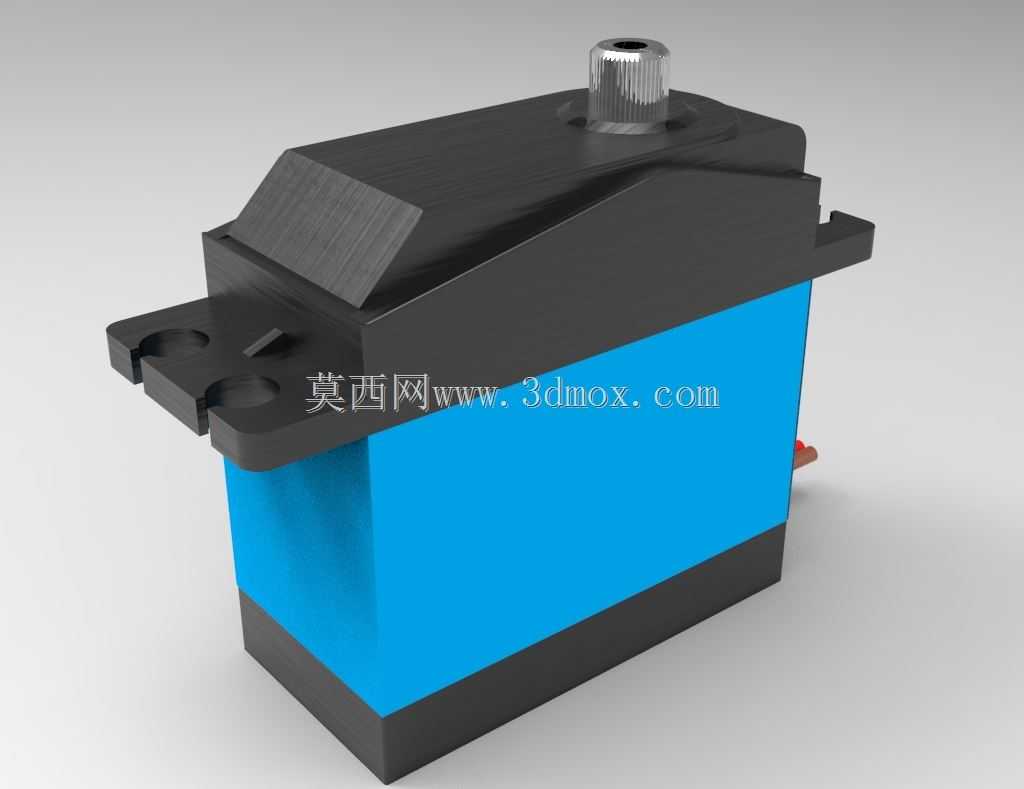

　　建模的时候特意还原了外壳的分模线位置，还有表面的防滑纹理细节，输出轴顶部的锁紧螺纹孔也做了精确还原，方便后续做装配模拟的时候，直接把舵机臂、锁紧螺丝的模型装配上去，检查运动过程中会不会和周边结构产生干涉。外壳的蓝黑配色也是市面同型号产品的常规配色，做设备渲染展示的时候不用重新改材质就能直接用。安装凸耳上的两个沉头孔做了适配M3螺丝的尺寸，沉头深度刚好能把螺丝头完全埋入，不会突出安装面影响装配平整度。

　　从实际使用的角度出发，这个模型的尺寸完全按照实物测绘来做，整体的长宽高比例、输出轴的中心高度都和实物一致，做整机结构设计的时候，直接把这个模型装配进去，就能提前预留好安装空间，不用等实物买回来再测尺寸改结构，能大幅缩短样机开发的周期。内部的腔体虽然做了简化处理，但预留的空间尺寸完全匹配实际的减速组和电路板大小，后续如果要做舵机的改装设计，比如加装角度传感器、更换大扭矩电机，也能直接在这个模型的基础上修改外壳结构，不用从零开始测绘。
