桌面级小型FDM熔融沉积成型3D打印机结构

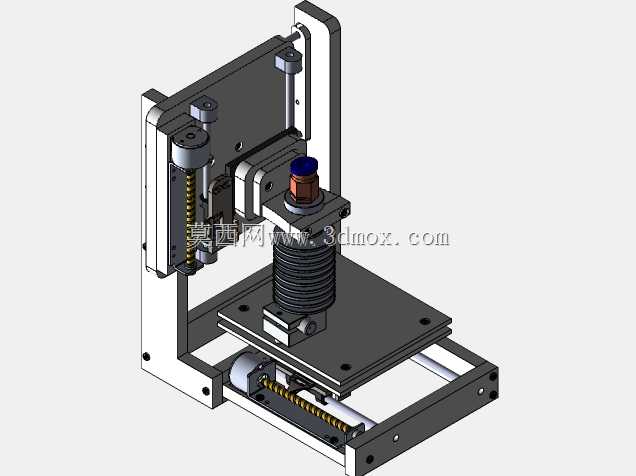

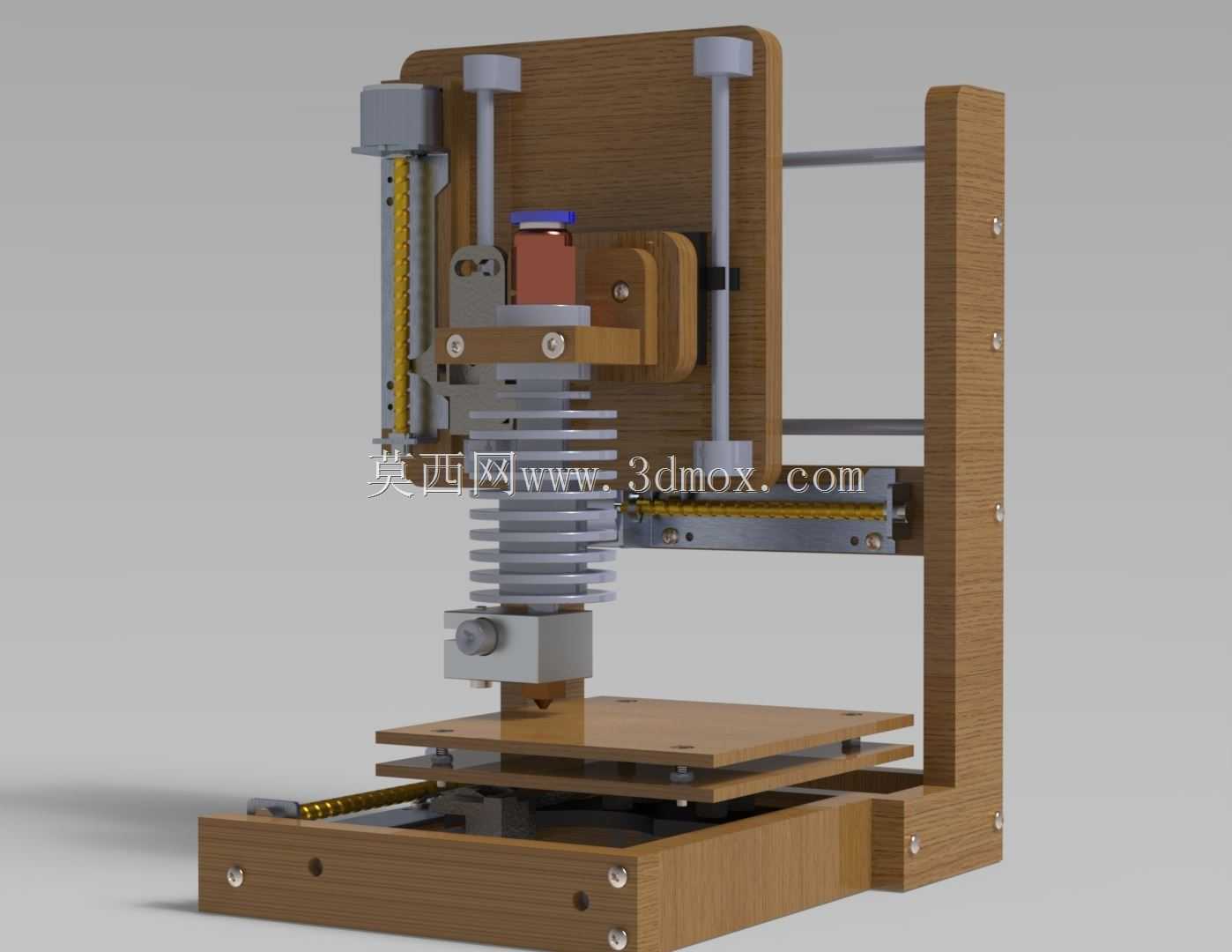

这款桌面级增材制造设备的结构设计，核心面向小尺寸样件快速试制、创客创意验证、教学实验演示等场景，整体采用板式机架搭配线性导向的布局，在控制整机占用空间的前提下，保证运动过程的结构刚性。从实际使用的角度出发，设备的Z轴导向采用双光杆平行布置，配合丝杆传动带动打印头组件做垂直方向的精准位移，X轴与Y轴分别负责打印头横向移动、成型平台纵向进给，三轴运动的行程匹配桌面级使用的常见成型尺寸，成型平台预留了调平结构的安装位置，可适配不同厚度的打印基板，满足PLA、ABS等常见熔融耗材的打印作业需求。设计过程中优先考虑了零部件的易加工性，机架主体采用板材拼接的方式，不需要复杂的一体成型工艺，普通的板材切割、钻孔加工即可完成机架零件的制备，传动部件全部选用通用标准件，后期维护更换时不需要定制特殊规格的配件，能大幅降低设备的组装与维护成本。打印头组件的安装位预留了散热鳍片、挤出机构、加热块的装配空间，散热结构直接固定在打印头安装板上，可在连续打印过程中维持耗材熔融段的温度稳定，避免耗材提前软化造成的堵头故障。设备底部预留了控制板、电源模块的安装腔，走线槽沿着机架型材的内侧布置，既可以避免运动过程中线路剐蹭传动部件，也能让整机外观更整洁，不会出现线束外露杂乱的问题。安装边界方面，整机的占地尺寸适配常规桌面的摆放空间，不需要额外配备专用的安装台架，作业时的振动幅度控制在较低范围，普通的木质、金属桌面都可以稳定放置，不需要做额外的地脚固定。X、Y轴的传动采用同步带搭配带轮的结构，张紧机构直接集成在机架端部，后期调整皮带张紧度时不需要拆解大量零部件，仅需拧动张紧螺丝即可完成调节，能长期保证传动精度不出现丢步偏差。成型平台采用多层板叠加的结构，最上层预留了柔性贴膜、玻璃平台的安装位置，可根据打印耗材的特性更换不同的平台附着介质，降低打印件翘边的概率。整体结构没有采用复杂的一体化铸造机架，而是用模块化拼接的思路拆分各个功能组件，组装时可以按照机架预装、传动部件装配、电气部件安装、调试校准的流程逐步推进，即使是没有太多设备组装经验的使用者，也能参照装配关系完成整机组装，非常适合个人DIY制作、教学场景下的组装实训使用，同时结构的刚性完全能满足0.1mm层厚的常规打印精度要求，可胜任小尺寸功能件、外观验证件的打印制作需求。
