六轴小型工业机械臂结构设计

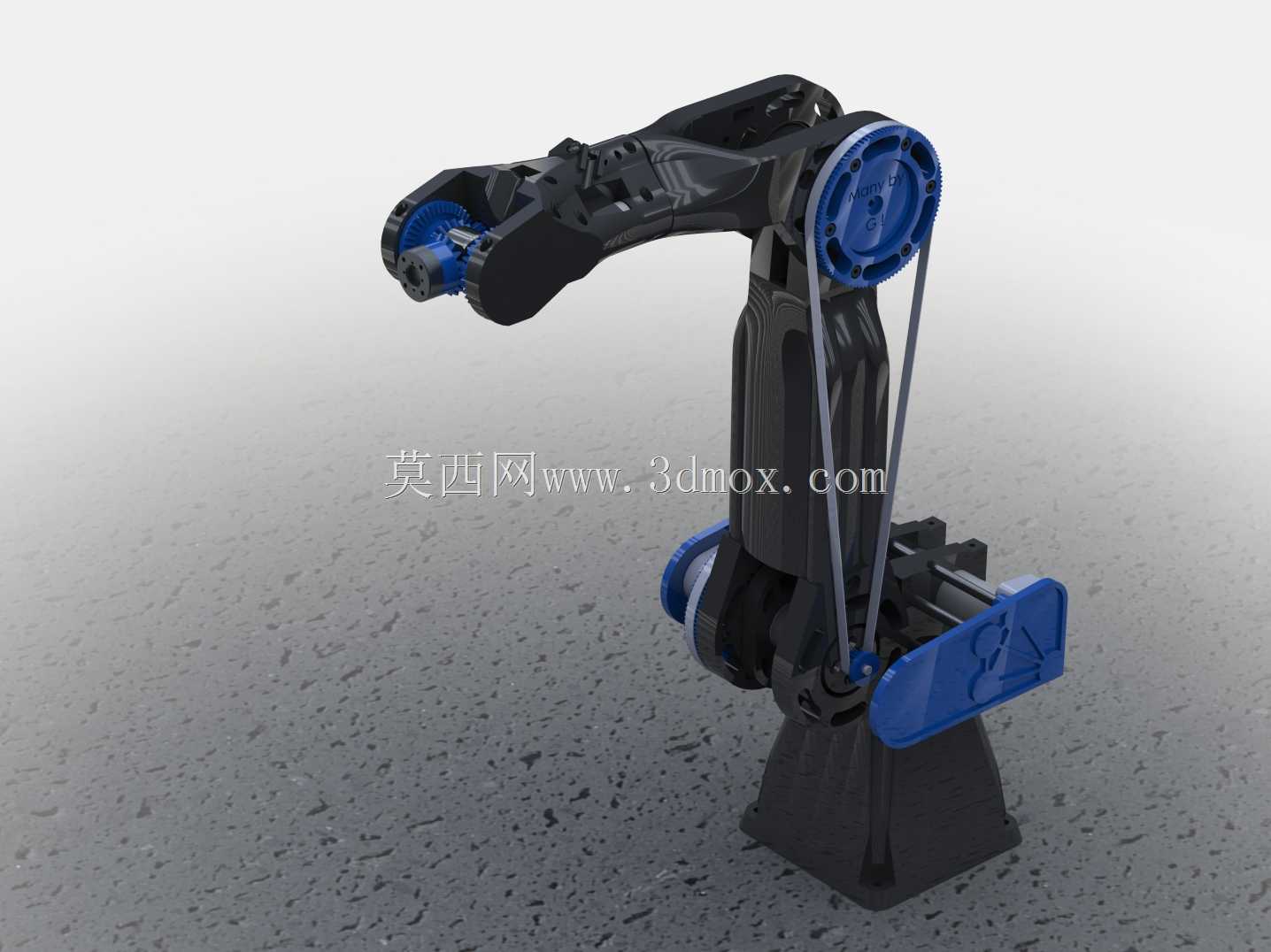

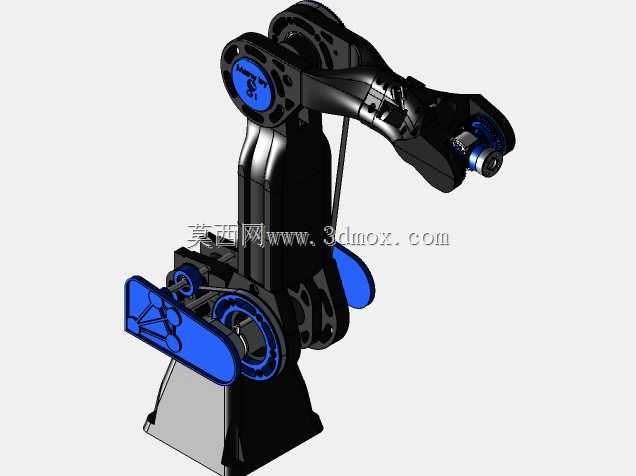

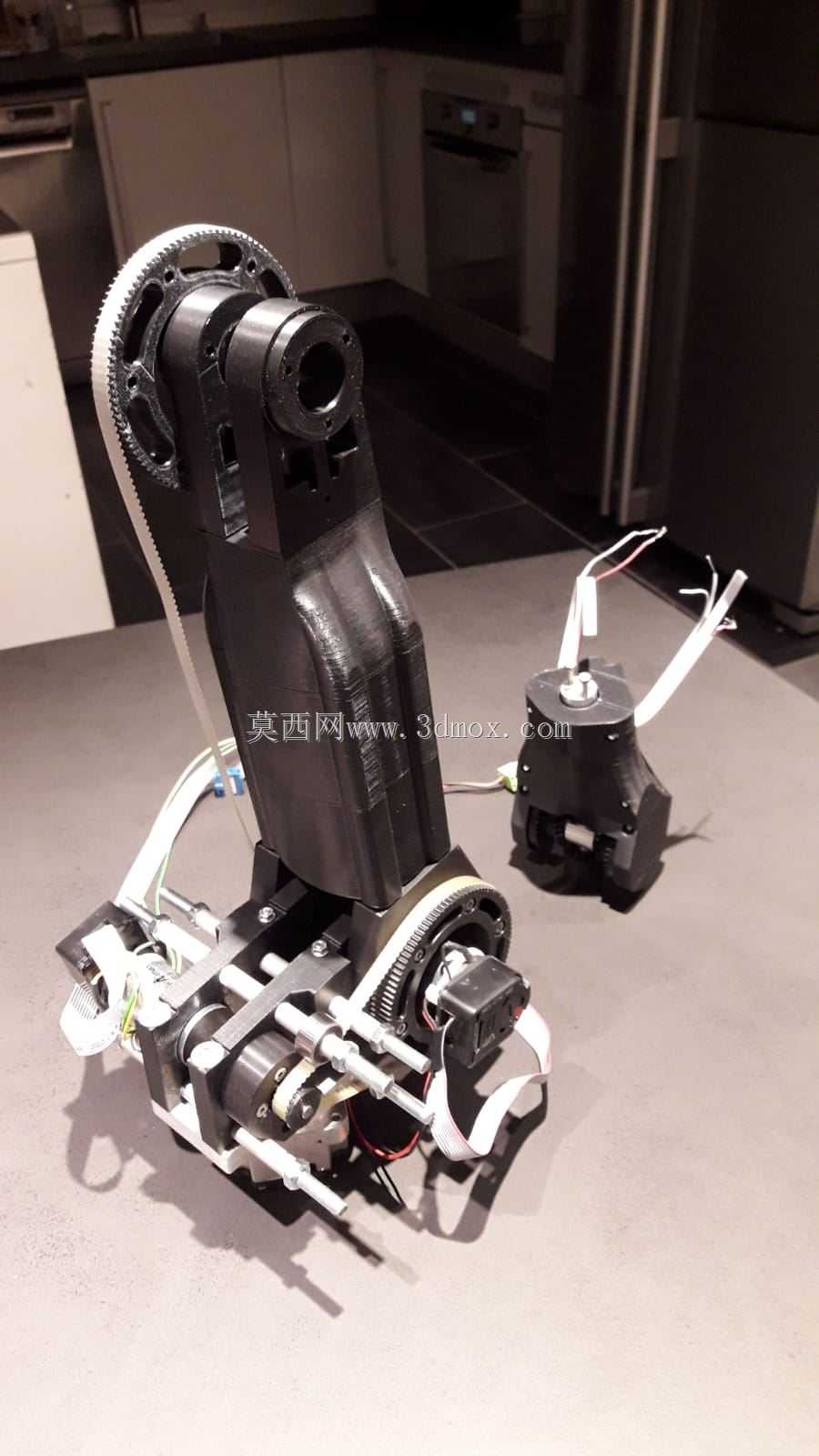

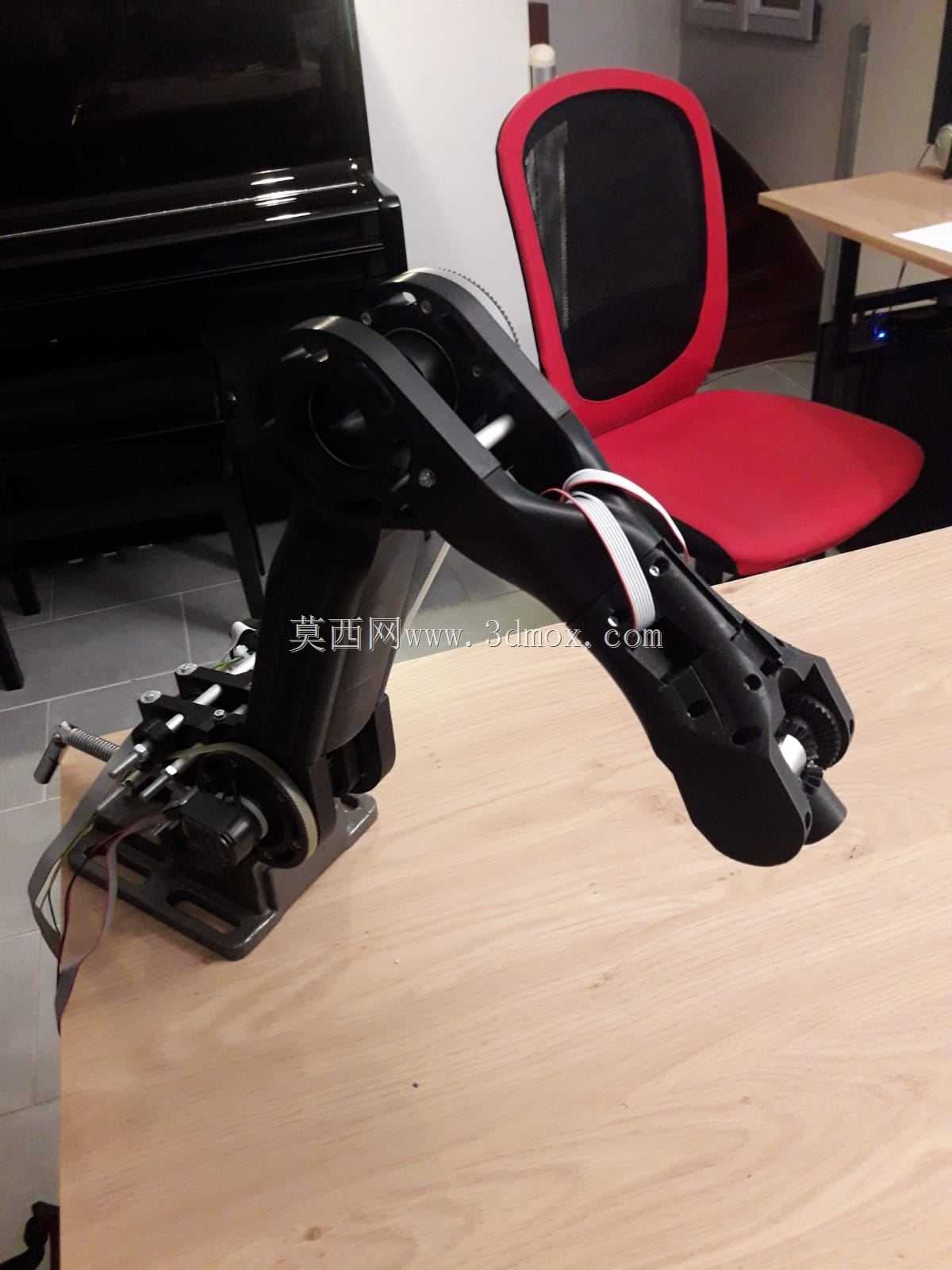

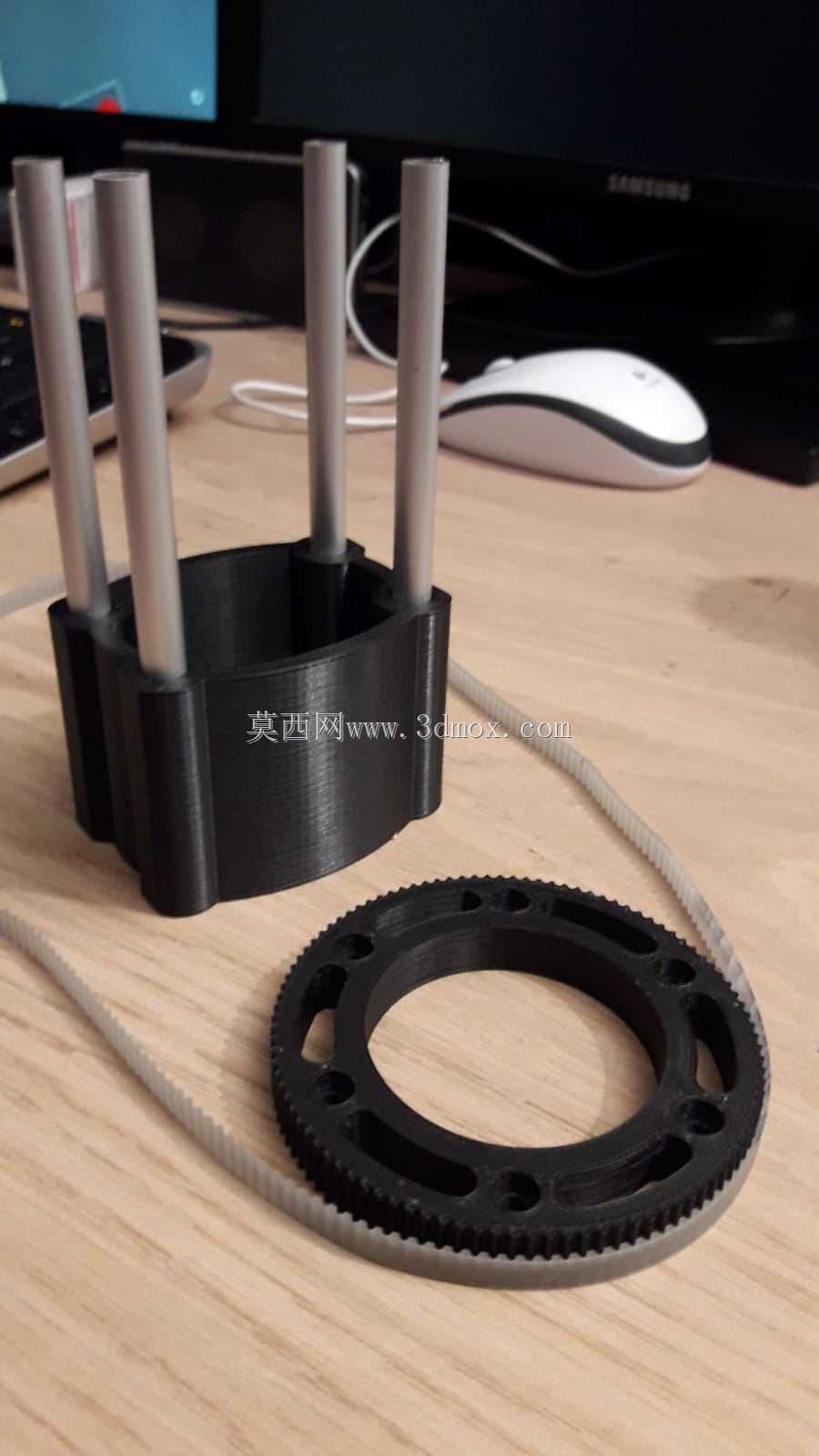

这款六轴小型机械臂的结构设计，核心瞄准轻负载精密作业场景，在3C电子零部件装配、实验室小型试样搬运、轻工产品分拣工位上，能适配狭窄安装空间的布局需求。从结构布局来看，整机采用关节串联构型，底座安装面预留标准螺栓孔位，可直接固定在工作台面或者配套移动小车上，安装边界控制紧凑，不会占用过多工位周边的操作空间，大臂与小臂的长度比例经过反复调整，在保证作业覆盖半径的前提下，尽可能缩减了臂身闲置空间，关节处的传动结构采用同步带配合内置传动件的方案，既可以降低关节处的整体重量，又能保证传动过程的平稳性，避免臂身运动过程中出现多余的抖动。设计过程中复用了成熟的球形手腕结构与常规伺服马达安装位，手腕部分的三个关节可实现多姿态调整，末端法兰预留标准安装接口，能够快速适配夹爪、真空吸盘、小型焊枪等不同执行末端，满足不同工序的作业需求。考虑到日常维护的便利性，臂身外壳采用分体式拼接结构，无需拆解整体臂架就可以打开侧盖检查内部传动件的磨损情况，关节处的密封结构做了简化处理，在普通无尘车间环境下能够阻挡日常浮尘进入传动腔，不会额外增加过多的密封成本。虽然部分细小紧固件的细节在原有设计基础上做了适配调整，但整体运动干涉校核全部完成，各关节的运动行程范围内不存在结构硬碰撞，臂身的走线全部内置在臂腔内部，不会出现运动过程中线缆剐蹭周边设备的问题。在实际选型适配时，可根据工位的负载需求匹配对应功率的伺服驱动单元，底座的承重结构做了加强处理，即使满负载运行时也能保证整机的稳定性，小臂末端的负载适配范围覆盖常见的轻量化工序需求，不需要额外增加配重块就可以实现全行程平稳运动。
