JM40C铝合金梅花挠性联轴器结构

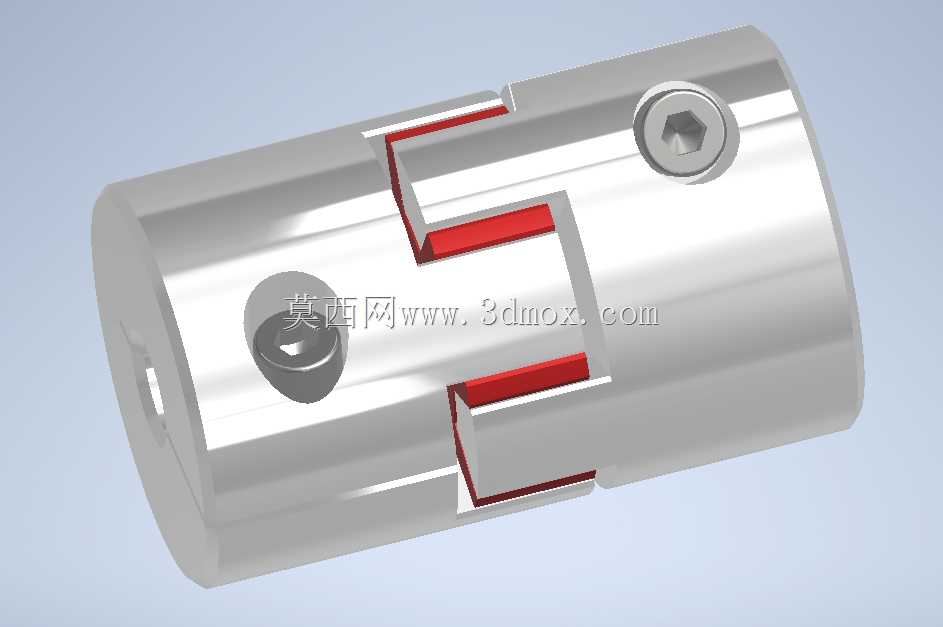

　　在轻工输送、小型数控设备、精密检测仪器这类对轴系对中误差有一定包容度的传动场景里，挠性联轴器是连接驱动端与负载端的核心传动部件，JM40C这款梅花型挠性结构，正是针对中小扭矩传动场景做的适配设计。日常设备运维里经常遇到的问题，比如电机输出轴与负载输入轴存在少量径向偏移、角向偏差或是轴向窜动，若是用刚性联轴器硬连接，很容易造成轴承额外负载、轴系磨损加快，甚至运转时出现异常振动噪音，而这款带聚氨酯弹性体的挠性结构，刚好能通过弹性块的形变吸收这类安装误差，补偿轴系间的相对位移，同时还能缓冲传动过程中的冲击载荷，让整个传动链路运行更平稳。从结构设计逻辑来看，主体采用两半对称的铝合金毂体，表面做了氧化处理兼顾轻量化与防锈能力，

　　每个毂体端面加工出三爪型的凸爪，中间夹装红色聚氨酯梅花形弹性垫，凸爪与弹性垫的卡槽紧密贴合，扭矩传递时通过弹性垫来承接两个毂体间的作用力，不会出现金属直接接触的硬碰撞，同时聚氨酯材质本身的阻尼特性，还能吸收一定的传动振动，降低整机运行的噪音水平。安装端采用紧定螺钉锁紧的固定方式，在每个毂体的侧面加工有内六角紧定螺钉孔，安装时将轴插入毂体内孔后拧紧紧定螺钉，即可实现轴与毂体的周向与轴向固定，这种固定方式拆装便捷，不需要额外加工轴上的键槽，适配很多没有做键连接设计的小型电机、编码器、丝杠模组的轴端连接。关于尺寸适配边界，这款联轴器支持的轴径覆盖6毫米到24毫米区间，设计时预留了内孔修改的余量，

　　使用者可以根据实际搭配的轴径尺寸对内孔进行二次加工调整，不需要重新制作整个毂体，大幅提升了不同项目里的适配灵活性。整体外形为圆柱形结构，径向尺寸紧凑，不会占用过多的安装空间，在很多安装空间局促的小型设备内部也能顺利布置。实际选型使用时需要注意，弹性垫属于易损件，长期高频率正反转、过载冲击的工况下会出现磨损老化，这款结构的拆分设计也方便后期单独更换弹性垫，不需要将两端的毂体从轴上完全拆下，就能完成弹性件的替换，大幅降低后期运维的工作量。相比同规格的刚性联轴器，这款挠性结构的重量更轻，转动惯量更小，对于启动频繁、需要正反转切换的传动场景，能减少驱动端的启动负载，提升传动响应速度，在3D打印设备、小型传送带、桌面型数控雕刻机、自动化检测工位的传动链路里都能适配使用。
