侧插弯脚微型拨动式电子开关结构

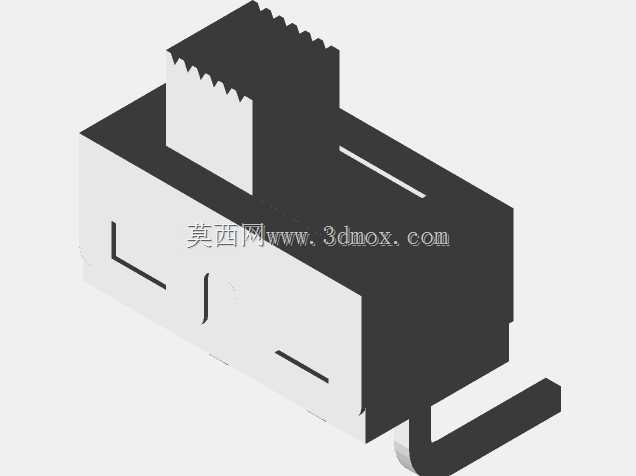

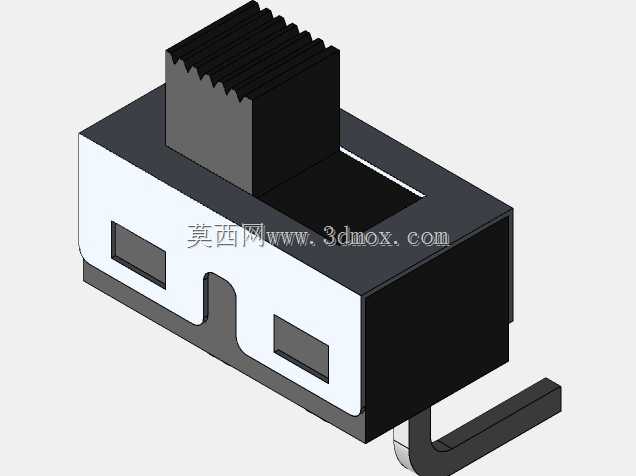

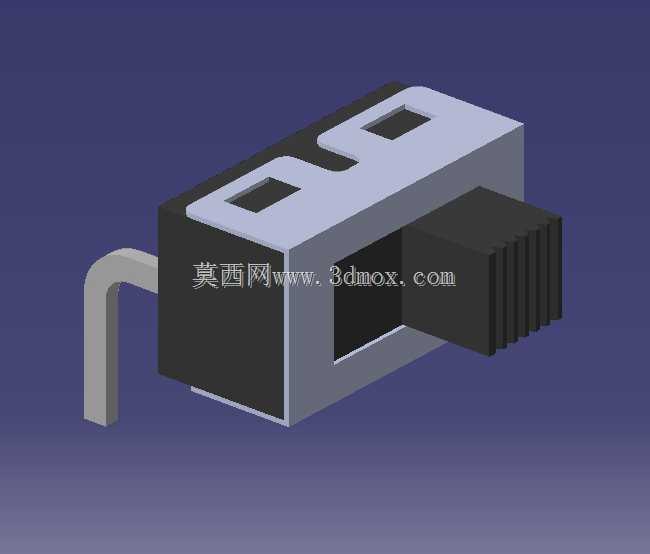

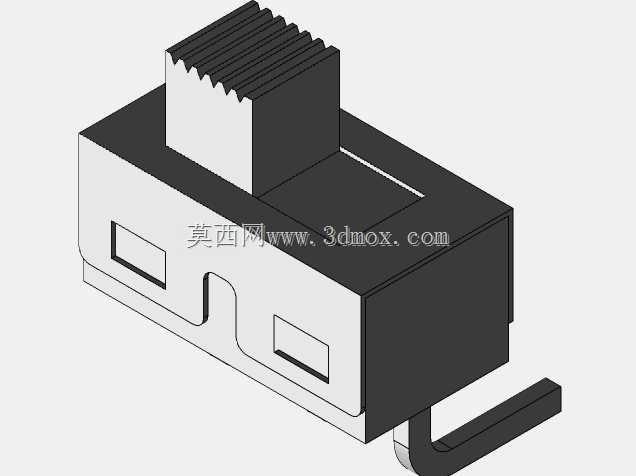

这款侧插弯脚微型拨动开关，是消费类电子、小型工控控制板卡上极为常见的通断控制元件，日常在便携数码设备、小型检测仪器、车载外接控制模块的板卡上都能见到它的应用，主要承担单路信号通断、小电流回路切换的功能，额定负载下可实现稳定的档位保持，不会因为设备常规运输振动出现档位跳变的问题。从结构设计来看，主体采用阻燃PA材质做外壳基座，基座上预留了两个对称的定位卡槽，既可以在波峰焊过程中给开关提供板件定位，避免焊脚偏移，也能在后期插件装配时快速对位，不需要额外做治具扶持。伸出的弯脚引脚采用镀锡铜材质，弯折角度严格匹配PCB板边插件孔的位置公差，引脚根部做了应力释放圆弧，避免组装过程中引脚弯折断裂，同时焊脚长度刚好满足波峰焊的吃锡深度要求，不会出现焊锡爬升到开关内部卡滞滑块的问题。外露的拨动滑块做了防滑齿纹结构，方便操作人员用指尖或者小型绝缘拨杆切换档位，滑块的行程做了硬限位设计，拨到端点位置有清晰的手感反馈，不会出现过推损坏内部弹片的情况。安装边界上，这款开关属于板边侧装类型，主体突出PCB板面的高度控制在极低范围，不会占用板件上方的堆叠空间，弯脚从板件侧面伸出焊接，不需要在PCB主板面预留大尺寸开孔，适合空间紧凑的叠板设计场景。内部接触弹片采用高弹性铜合金材质，表面做镀金处理，长期使用不会出现接触氧化导致的信号不稳问题，弹片的触点压力经过调校，既保证拨动时的手感清晰，也能满足数千次拨动的寿命要求，不会因为长期使用出现触点接触电阻过大的问题。在建模过程中，需要重点关注滑块与基座的配合间隙，预留0.1mm左右的活动余量，避免热胀冷缩导致滑块卡滞，同时引脚的位置公差需要严格控制在±0.05mm以内，匹配PCB设计的插件孔公差，保证量产时插件工序的良率。另外外壳上的两个方形凹槽是组装定位结构，对应内部弹片的固定卡位，建模时不能随意更改凹槽的深度与位置，否则会导致内部组件组装干涉。
