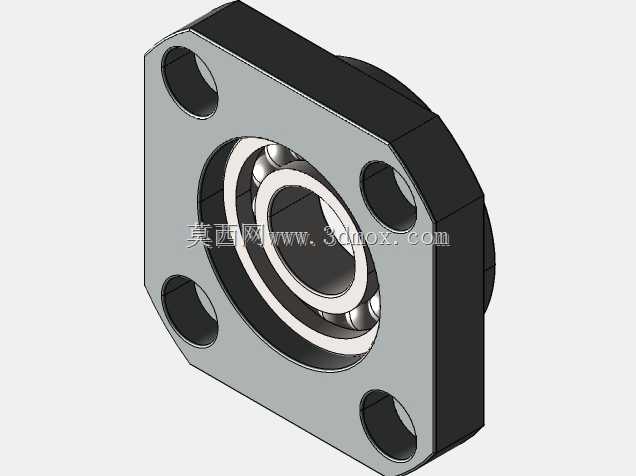

法兰型滚珠丝杠支撑固定座结构

这款法兰切边式的滚珠丝杠支撑构件，是直线传动副里承担丝杠端径向与轴向载荷的核心支撑单元，常见于各类需要精密直线进给的设备端侧安装场景。从实际设备适配来看，它既可以用在小型数控雕铣设备的X/Y/Z轴丝杠固定端，也能适配自动化点胶机、桌面型机械手的直线传动模组，甚至在部分非标自动化检测设备的进给轴上，也能见到同结构支撑座的应用，核心作用是给旋转的滚珠丝杠提供稳定的回转支撑，避免丝杠高速运转时出现径向跳动，同时抵消丝杠传动过程中产生的轴向窜动，保证进给精度的稳定性。

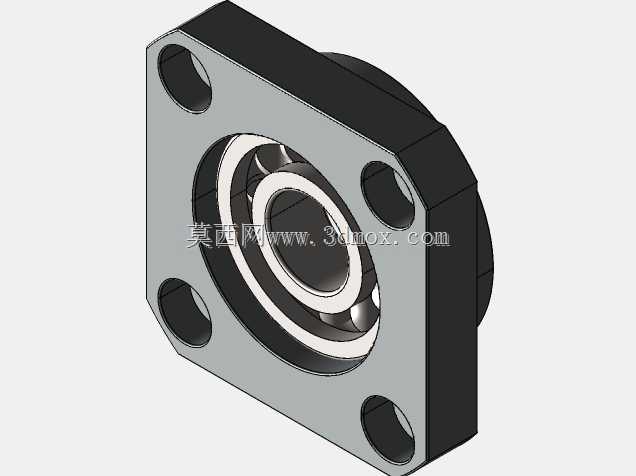

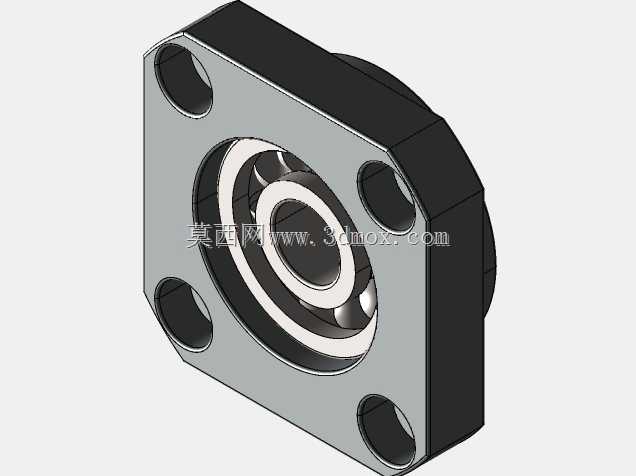

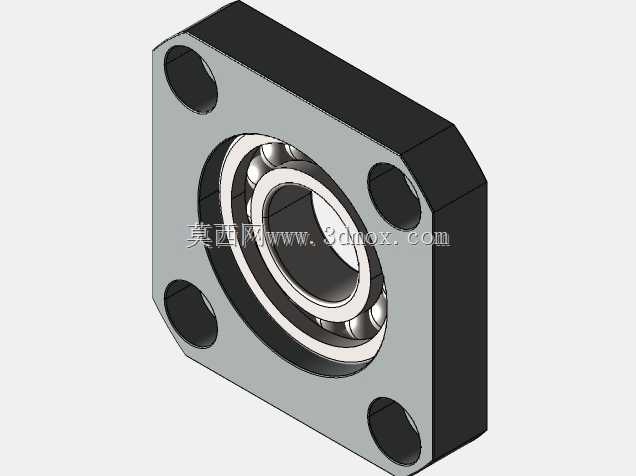

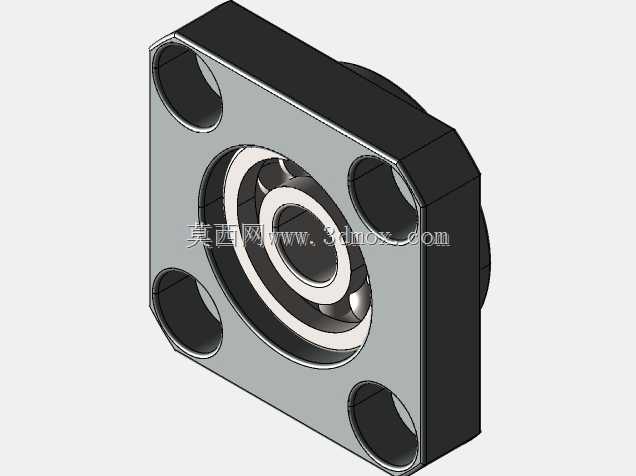

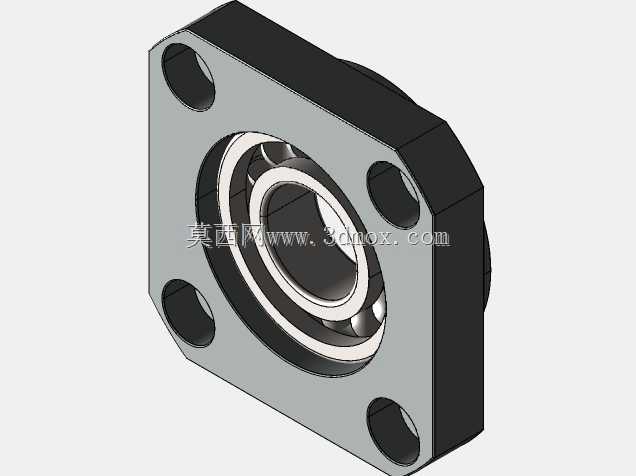

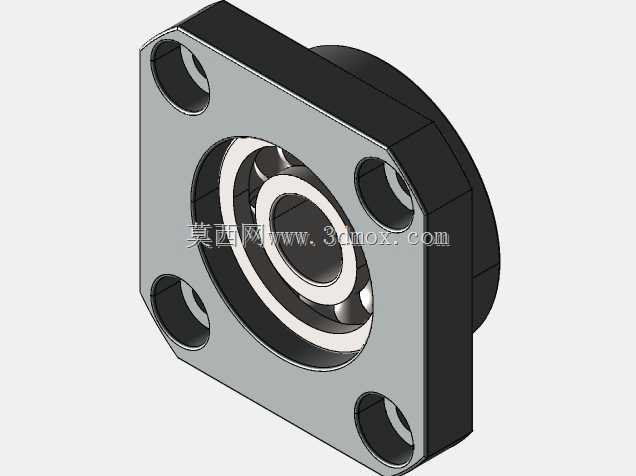

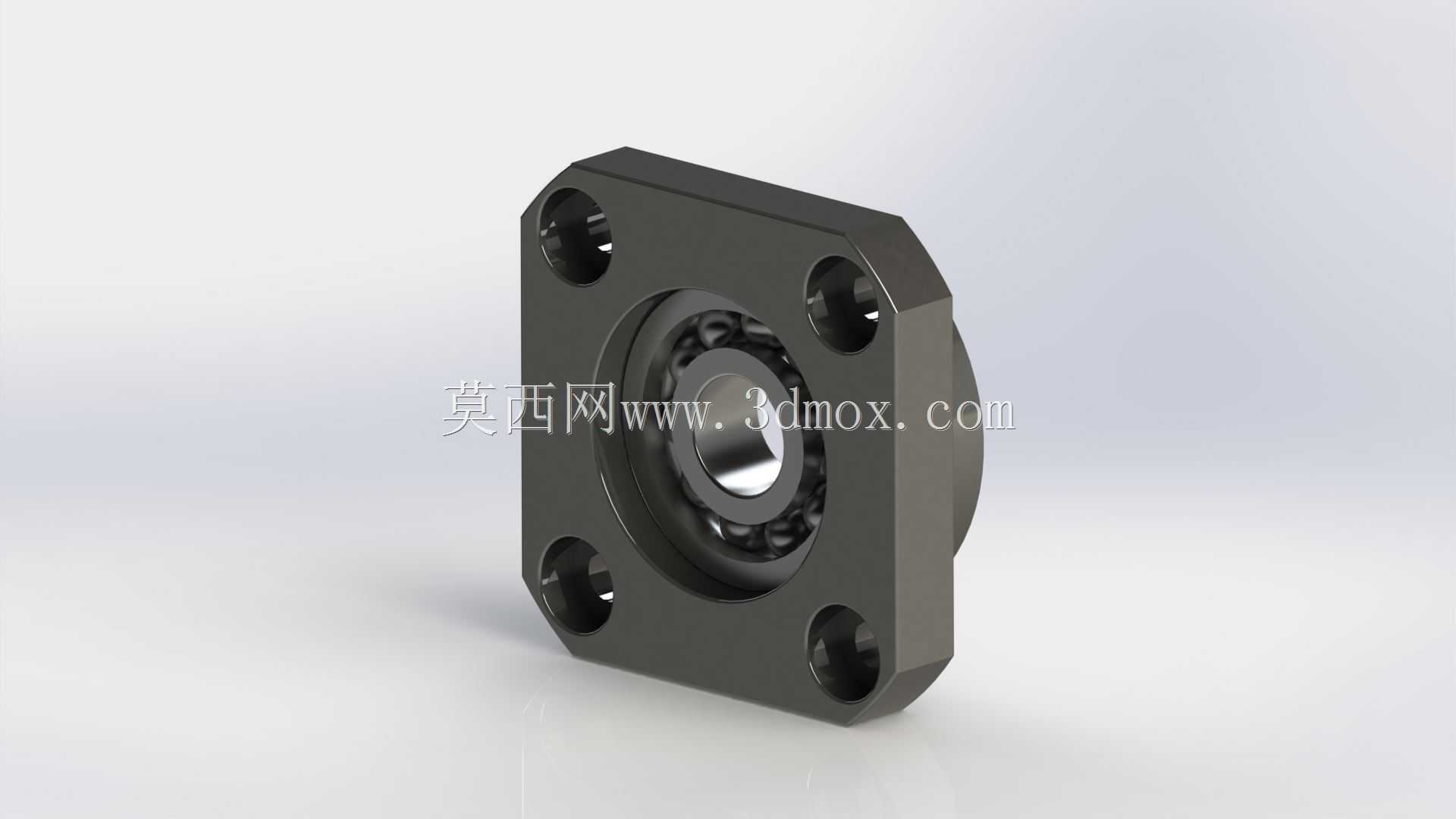

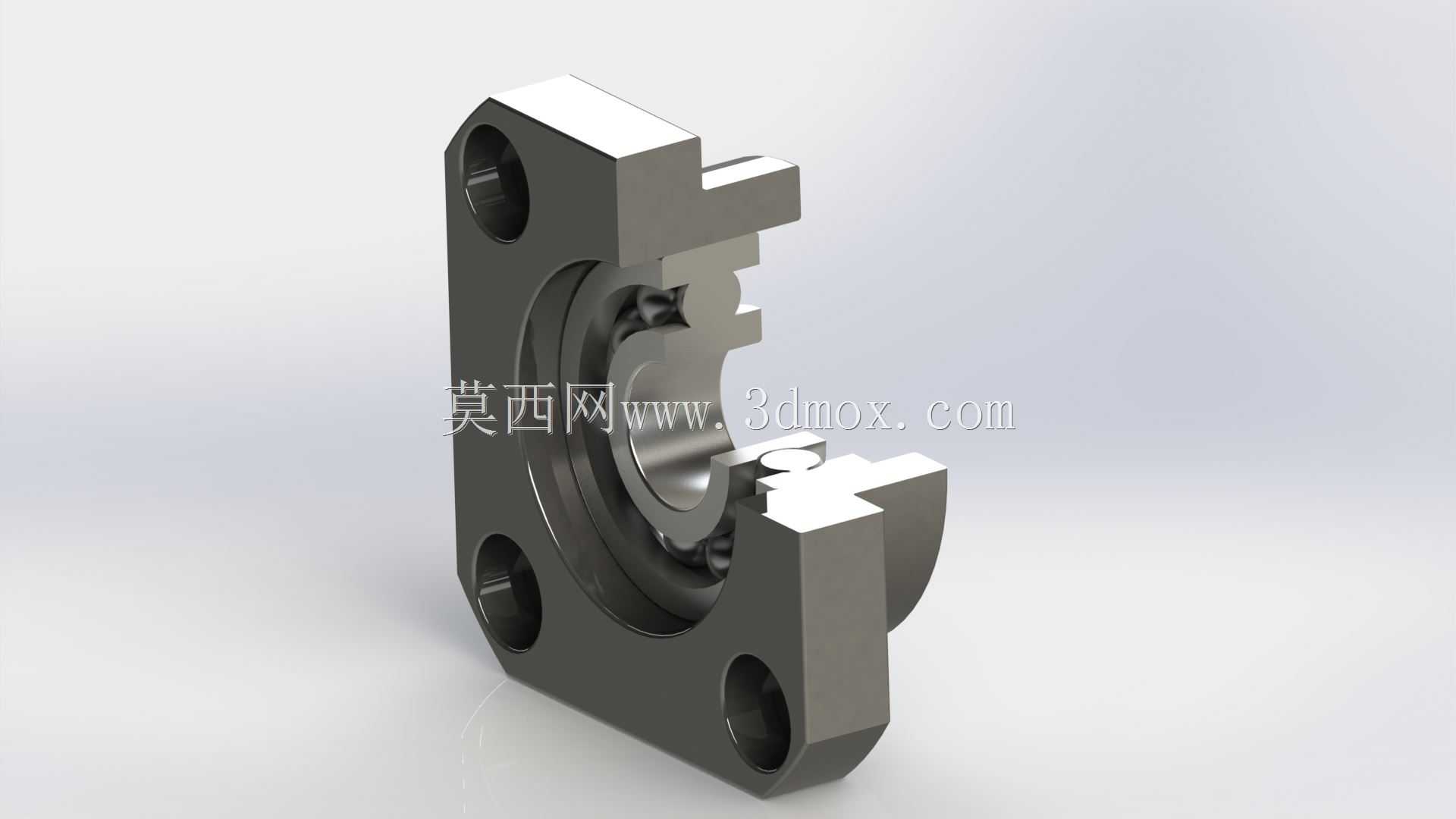

从结构设计逻辑来看，主体采用切边方形法兰结构，相比圆形法兰，切边设计能在紧凑安装空间里提供更好的防转限位，安装时四个角的沉头安装孔可以直接穿入内六角螺钉，将支撑座牢牢固定在设备安装立板或者模组端面上，不需要额外加工防转销孔就能避免支撑座随丝杠回转产生微动。支撑座内部集成了适配的深沟球轴承安装位，轴承内孔与丝杠轴端做过渡配合，轴承外圈与座体孔采用基孔制过渡配合，端侧的台阶结构可以对轴承外圈做轴向限位，装配时只需要将轴承压入座体，再装入丝杠轴端，通过轴端锁紧螺母就能完成轴承内圈的轴向固定，整个装配流程不需要额外设计轴承压盖，能大幅减少装配环节的零件数量。

从安装边界尺寸来看，方形法兰的四个安装孔呈对称分布，孔位间距适配常见的12、16、20规格滚珠丝杠的安装尺寸，座体突出法兰的圆柱段长度刚好匹配常规设备安装板的厚度范围，安装时圆柱段可以直接嵌入安装板的预制定位孔中，既能提升安装同轴度，也能分担部分径向载荷，避免连接螺钉承受额外的剪切力。座体的整体厚度经过优化，既保证了轴承安装位有足够的支撑长度，避免轴承外圈受力不均出现早期磨损，也不会过度占用轴端的安装空间，给丝杠端的联轴器、锁紧螺母预留出足够的装配余量。

在实际选型应用中，这类支撑座通常作为丝杠的固定端使用，搭配另一端的浮动支撑座使用，能有效补偿丝杠因温度变化产生的微量伸长，避免丝杠出现憋转、卡顿的问题。座体的边角都做了倒角处理，既避免装配时锐边划伤操作人员，也能减少安装时与周边零件的干涉，四个安装孔的沉头深度经过精确计算，能保证内六角螺钉安装后头部完全沉入孔内，不会突出法兰表面影响安装平面度。内部轴承位的同轴度、法兰安装面与轴承孔的垂直度都有较高的形位公差要求，从三维结构的细节来看，所有配合面都预留了合理的加工余量，能满足常规机加工艺的精度实现要求，不需要特殊的加工设备就能完成生产制造。
