自锁式电缆扎带及安装基座结构设计

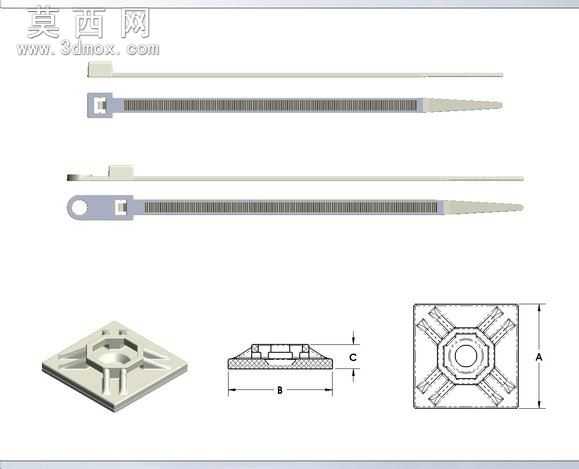

本套三维模型围绕线缆束紧固定场景设计，包含自锁式尼龙扎带与配套安装基座两类核心零件，整体建模过程严格遵循实际五金配件的生产工艺逻辑，在三维软件中完成全参数化结构搭建。扎带部分采用常见的一体式自锁结构设计，建模时先绘制扎带长条带身的基础轮廓，沿带身长度方向等距排布连续的止退棘齿，每一个棘齿的倾斜角度、齿距参数都参考实际量产扎带的尺寸规范设置，保证虚拟模型的结构逻辑与实物一致；扎带头部的锁止腔单独做了精细化建模，内部预留的弹性锁舌与带身棘齿形成单向锁止配合，建模时特意还原了锁舌的微小倾斜角度与弹性让位空间，清晰展现扎带穿入后只能单向收紧、无法反向松脱的工作原理，扎带尾部的锥形引导端也做了圆弧过渡处理，还原实物便于穿入锁孔的细节设计。配套的安装基座采用方形贴装结构，建模时先构建基座的方形底板，底板表面设置加强筋结构提升整体刚性，中心位置设计与扎带头部适配的卡扣卡槽，可将扎带头部牢牢固定在基座上，实现扎带的定位安装；基座的尺寸标注在工程视图中完整呈现，包含底板长宽、卡槽定位尺寸、整体高度等关键参数，可直接对接生产开模环节。材质渲染方面，扎带与基座均采用尼龙塑料材质，渲染时调整了半哑光的塑料质感，添加轻微的表面磨砂纹理，还原尼龙扎带真实的视觉触感，不同视图分别展示了扎带的整体外观、锁止结构细节、基座的立体造型与平面尺寸，可直观了解整套配件的装配关系。设计思路上聚焦布线场景的实用需求，扎带可单独使用完成线缆束紧，搭配安装基座则可实现束线后的线缆定点固定，适用于电气柜布线、设备内线束整理、家装线路固定等多种场景，模型结构简洁规整，参数可编辑调整，可根据实际使用需求修改扎带长度、基座尺寸等参数，适配不同线径、不同安装位置的束线固定需求，整套模型没有冗余结构，完全还原实物的功能细节，可用于五金配件设计参考、布线方案模拟、装配教学演示等多种用途。
