带杠杆摆臂型微动限位开关结构设计

这类带摆臂的微动限位开关，在轻工自动化生产线、小型机电设备、家电内控系统里的出镜率极高，很多做小型输送线、工装夹具、家电结构的工程师做选型时，都会优先考虑这类结构成熟的开关元件。不同于直压式的微动开关，这款带延伸摆臂的结构，不需要触发件直接按压开关本体的触点按钮，只要外部运动件触碰摆臂的任意有效段，就能通过杠杆传动触发内部触点的通断动作，触发行程更短，触发力的阈值也更低，对于一些轻载、运动件接触力较小的工位来说适配性更好。

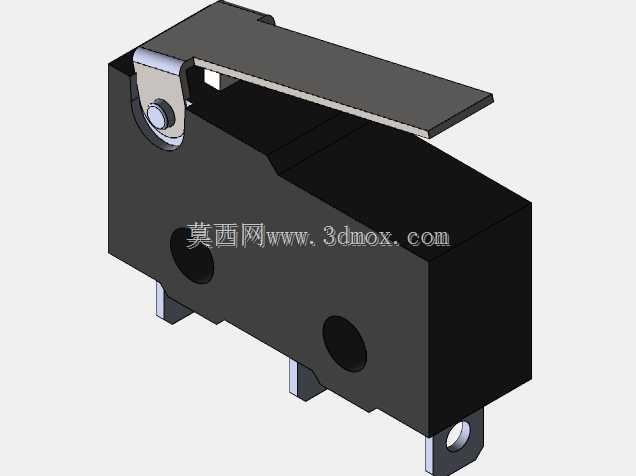

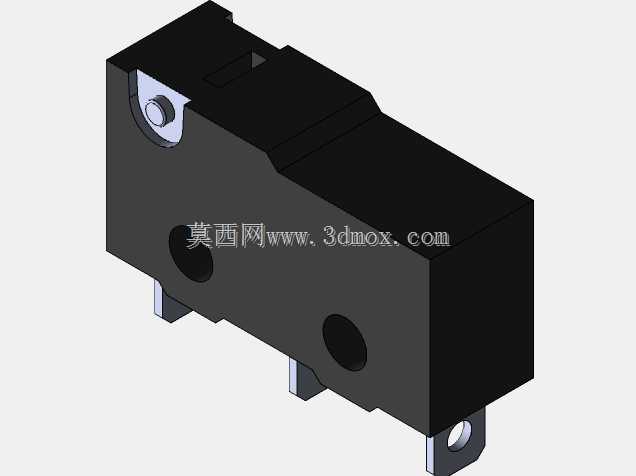

从结构设计逻辑来看，这款开关的本体采用阻燃黑色工程塑料壳体，壳体上预留了两个圆形安装固定孔，底部带有插片式接线引脚，摆臂通过金属转轴铆接在壳体上端，转轴处做了限位防脱结构，摆臂的按压复位依靠内部的弹片结构实现，不需要额外加装复位弹簧，整体结构紧凑没有冗余部件。安装边界上，开关本体为长方体结构，两个安装孔的中心距匹配行业通用的微动开关安装尺寸，不需要额外做安装板的改孔设计，替换同规格旧件的时候可以直接对位安装，摆臂的伸出长度覆盖了常规的触发距离需求，大部分工位不需要额外给摆臂做加长改装。

实际使用场景里，这类开关常被用来做设备的行程极限限位、工件到位检测、门盖开合状态检测，比如小型皮带线的两端极限位置防护、3D打印机的轴类运动归零检测、家电门盖的闭合联锁控制，都能看到这类开关的应用。设计建模的时候，需要重点注意摆臂的转动角度范围，避免摆臂下压超出行程导致内部弹片塑性变形，同时要保证壳体上安装孔的位置度公差，避免实际安装时出现孔位错位无法固定的问题，接线引脚的伸出长度和间距也要匹配常规的接插件规格，减少现场接线的适配工作量。不同于大型工业限位开关，这类小型微动开关的防护等级满足常规室内设备的使用需求，壳体的拼接缝做了卡扣加超声焊接的密封处理，能够阻挡日常的灰尘进入内部触点区域，延长元件的实际使用寿命。
