对称电路板适配参数化四柱安装固定架

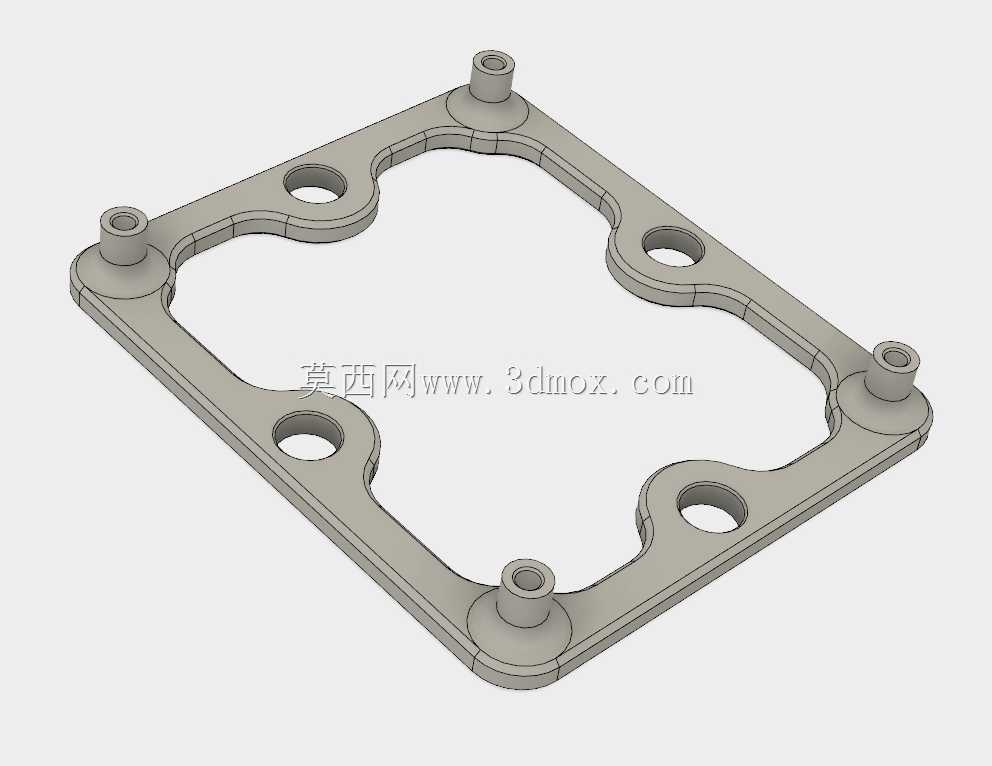

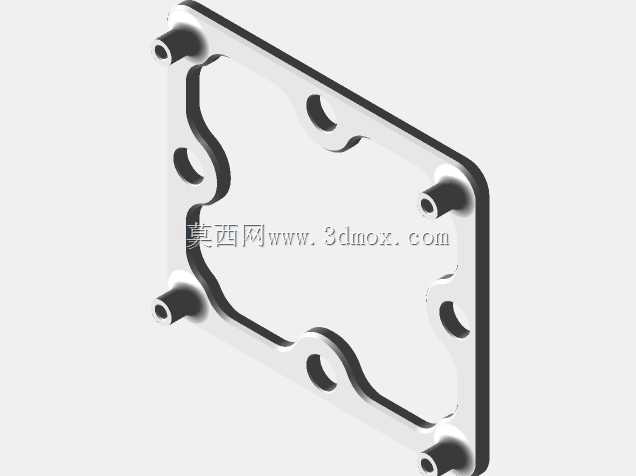

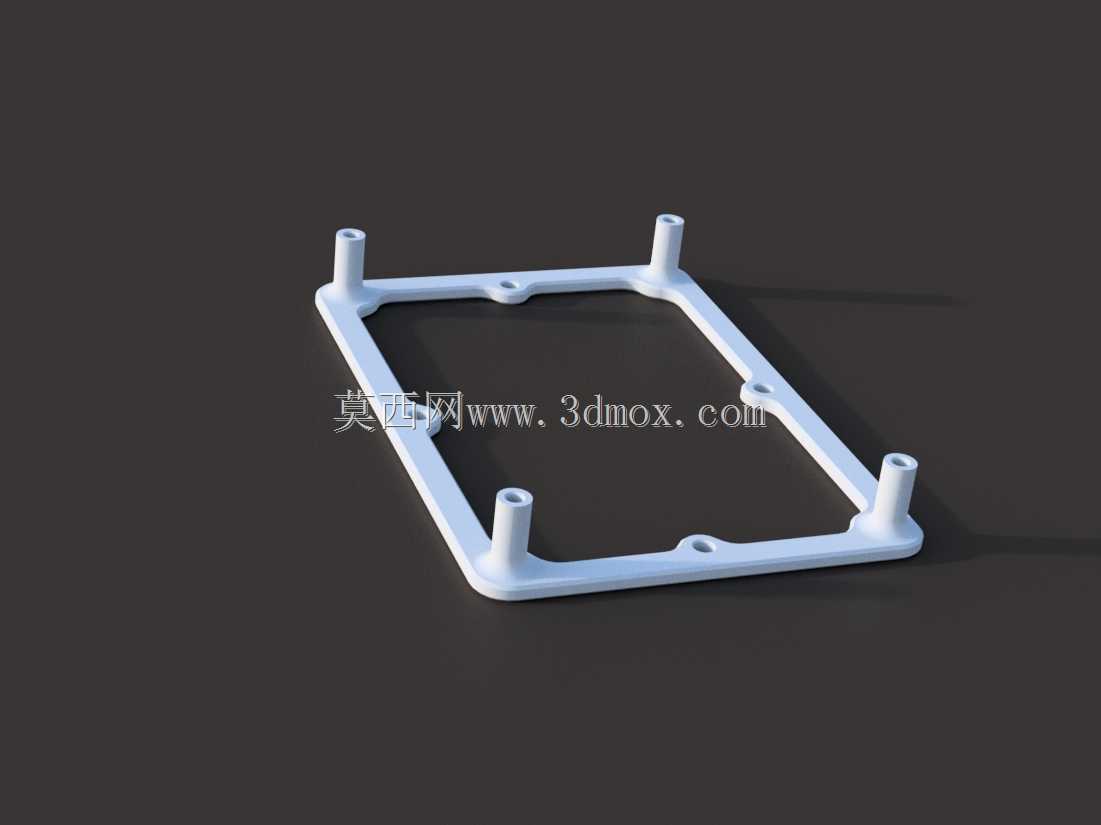

在嵌入式硬件开发、小型智能设备组装场景中，电路板的可靠固定一直是结构设计环节容易被忽略却直接影响整机稳定性的细节，不少项目里临时设计的安装支架要么适配性差，换一块同安装点位不同尺寸的电路板就要重新开模或重新打样，要么固定方式单一，没法适配不同的装配场景需求。这款四柱安装结构的设计初衷，就是解决对称布局四安装点电路板的通用固定问题，打破以往一次性设计只能适配单一款电路板的局限。从结构形态上看，它采用一体式矩形框型主体，四个角位向上延伸出等高的安装柱，柱体预留了安装孔位，既可以配合6mm规格的磁铁实现磁吸式快装，也能穿入螺钉完成刚性锁附，甚至在对固定强度要求不高的场景下，还能直接用工业胶水粘接固定，三种固定方式覆盖了从快速原型验证到长期量产装配的不同需求。框体本身做了等宽的加强边设计，在保证整体结构强度的同时尽可能减少材料占用，框体边缘预留的小定位孔可以辅助安装时的对位，避免电路板装偏导致的接口错位问题。参数化的设计逻辑是这款安装架的核心优势，建模时所有关键尺寸都做了参数关联，四个安装柱的中心距、柱体高度、框体宽度、安装孔孔径都可以通过调整参数快速修改，不需要重新绘制草图一步步重建特征，只要拿到新的对称四安装点电路板的安装孔位尺寸，调整对应参数就能快速生成适配的安装架模型，大幅缩短结构设计的重复劳动时间。在安装边界上，这款安装架的框体内腔尺寸完全匹配对应电路板的外形轮廓，安装柱顶端的支撑面刚好贴合电路板的安装点位背面，不会出现电路板悬空受压导致的板体弯曲问题，柱体高度预留了足够的空间，不会干涉电路板背面的贴片元件、焊脚或者插接线材，不管是用在桌面级原型验证的小型智能终端，还是嵌入式工业控制模块的内部固定，都能保证电路板装配后不与其他结构件产生干涉。实际装配过程中，磁吸固定方式可以实现电路板的无工具快速拆装，方便调试阶段反复烧录程序、更换元件；螺钉锁附的方式能满足振动场景下的固定可靠性，不会因为设备移动或者运行振动导致电路板移位；胶水粘接的方式则适合完全不需要拆卸的密封式设备装配场景，三种固定方式可以根据实际项目需求灵活选择，不需要额外修改结构。框体的圆角过渡设计也避免了尖锐边角在装配时划伤线材或者操作人员的手，整体壁厚均匀，不管是采用3D打印做原型验证，还是开模做注塑量产，都能满足工艺成型的要求，不会出现壁厚不均导致的缩痕或者打印翘曲问题。
