Chogori五针内螺纹面板安装连接器

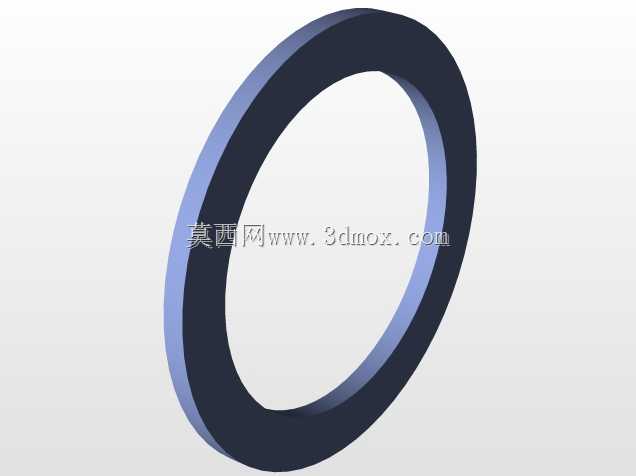

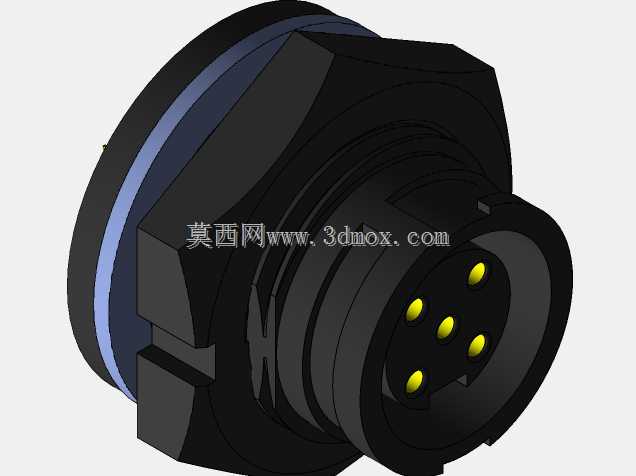

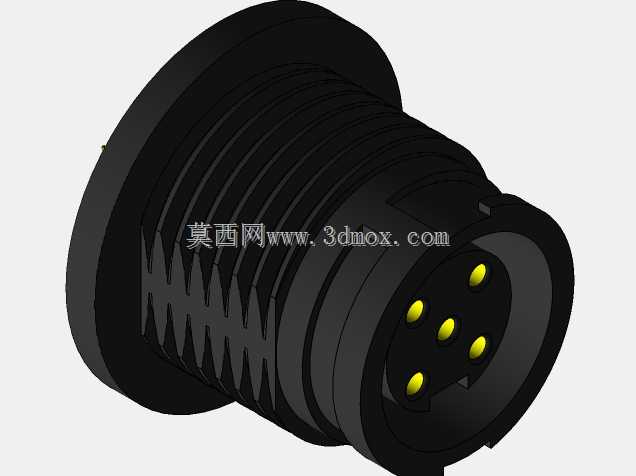

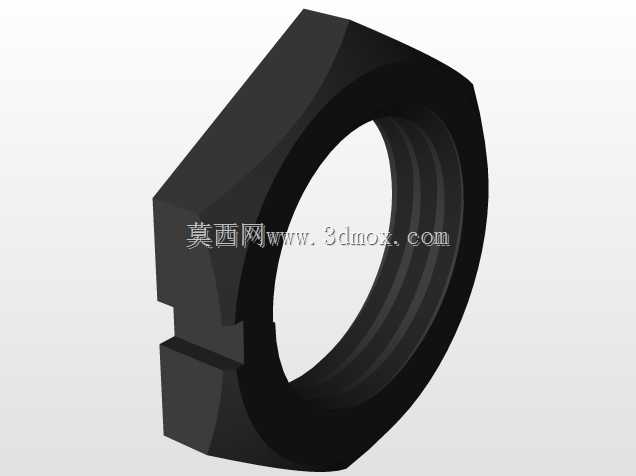

在户外工业设备、通讯基站、海事装备这类需要频繁做线缆对接、同时对防护等级有硬性要求的场景里，面板前置安装的圆形连接器是布线环节里绕不开的核心连接件，这款五针内螺纹接头就是针对这类场景做的结构优化设计。从实际选型适配的角度看，这类接头常被用在设备舱体的外壁开孔位置，做内部线束与外部线缆的快速插拔对接，依靠卡口锁紧结构替代传统螺纹旋合的对接方式，现场作业时不需要额外工具，对准卡槽推入后旋转小角度就能完成锁止，能大幅降低户外运维、设备组装时的接线耗时，也能避免螺纹对接时容易出现的错牙、虚接问题。接头前端的五根插针采用焊接式接线端，适配常规多芯信号线缆的端接作业，插针的排布做了防呆错位设计，能从根源上避免插反导致的信号接反、针脚弯折问题，插针外围的密封胶圈在对接完成后会被压紧填充配合间隙，能满足户外淋水、粉尘环境下的防护要求，避免水汽、杂质进入接头内部造成接触不良。从结构设计的细节来看，接头尾部的外六角结构是专门适配面板安装的锁紧结构，安装时只需要在设备面板上开出对应直径的安装孔，将接头从面板外侧穿入，在面板内侧用配套螺母锁紧即可完成固定，六角结构的对边尺寸做了标准化适配，常规开口扳手就能完成紧固作业，不需要定制专用工装。接头主体的法兰贴合面做了环形密封槽，安装时搭配对应规格的密封圈就能实现面板安装位置的静密封，避免液体从安装开孔位置渗入设备内部。接头外侧的锁紧卡口做了导向倒角，对接时即使存在小角度的对位偏差，也能顺着倒角滑入卡槽，降低现场盲插操作的难度。内螺纹的接口端用来适配带外螺纹的线缆护套，能在接线完成后对线缆端做二次固定，避免线缆拖拽时直接拉扯焊接点造成脱焊、断线问题。这类接头的安装边界需要注意，面板开孔的公差需要控制在合理范围，开孔边缘不能有毛刺，避免安装时割伤密封圈；内侧锁紧螺母的紧固扭矩不能超过材料承受上限，避免塑料壳体开裂影响密封性能；焊接作业时需要控制烙铁温度与焊接时长，避免高温传导至插针根部导致绝缘基座受热变形，影响插针的位置精度与对接顺畅度。在实际三维建模过程中，这类接头的建模重点在于卡口的螺旋升角、插针的位置度、密封槽的尺寸公差，这些参数直接决定了后续实物加工后的对接顺畅度与密封性能，建模时需要严格匹配实际安装的干涉边界，避免装配时出现与面板、周边结构件的干涉问题。
