工业框架用多槽通用铝型材结构设计

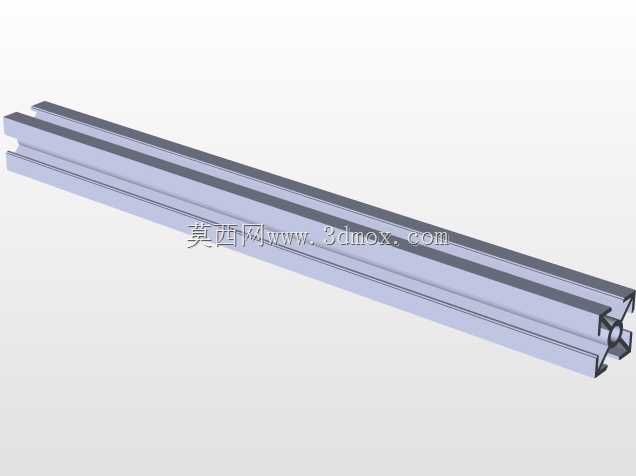

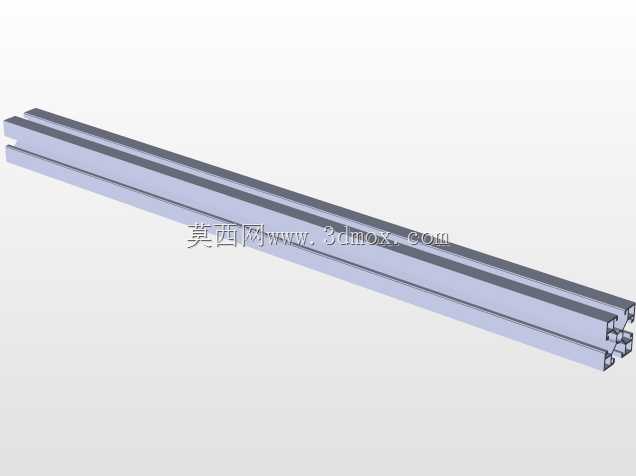

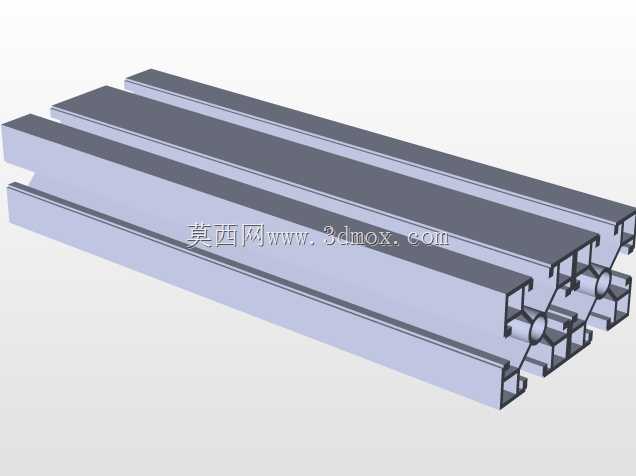

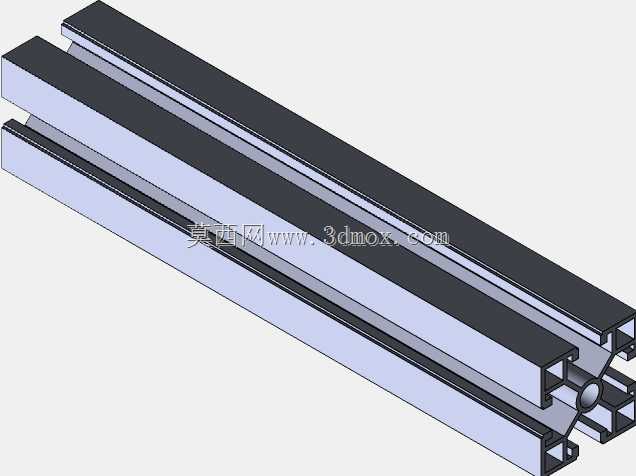

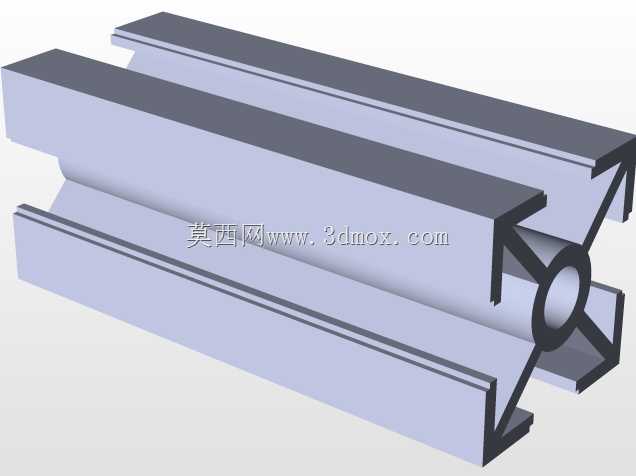

这类多槽铝型材是工业机架搭建场景里的核心基础构件，日常做非标设备机架、生产线防护围栏、物料周转台架、检测设备工装架的时候，都会优先选用这类截面的型材做主体承载结构。型材截面预留的多道T型槽是核心功能结构，槽道尺寸匹配通用标准紧固件，不需要在型材本体上额外打孔攻丝，组装时只需要把配套T型螺母卡入槽道，就能在型材长度方向的任意位置固定连接件、面板、脚轮、调节脚座等配件，后期调整工位布局、增减机架附件的时候，只需要松脱对应位置的紧固件就能移位，不需要破坏型材本体结构，大幅降低现场改造成本。设计这类型材截面的时候，首先要保证槽道的形位公差，槽道内壁的平行度、槽口的宽度公差要控制在合理范围，避免T型螺母卡入后出现滑牙、卡滞、间隙过大导致连接松动的问题；型材的壁厚要匹配常用的承载需求，主承载壁的厚度要满足常规机架的静载、动载受力要求，避免设备运行过程中出现型材挠曲变形的情况。型材的外形截面是对称结构，多面都预留了安装槽道，不管是做垂直方向的立柱，还是水平方向的横梁，都能实现多面连接，不需要额外做转向转接件，组装时的拼接适配性更强。型材的安装边界没有额外的突出结构，相邻型材拼接的时候可以实现端面紧密贴合，配合专用的角槽连接件、内置连接件就能实现90度直角拼接，拼接后的框架整体平整度好，不会出现局部凸起干涉外围护板安装的问题。这类型材的长度可以根据实际机架的尺寸需求灵活裁切，截面的统一标准让不同长度的同系列型材可以完全互换，做模块化框架设计的时候，可以提前预制不同长度的型材段，现场只需要按装配图拼接就能快速完成机架搭建，相比传统焊接方管框架，不需要做表面除锈、喷漆处理，组装完成后就能直接投入使用，生产周期更短，后期拆解后型材还能重复利用，不会像焊接框架那样拆解后只能报废处理。槽道的设计还兼顾了外围附件的安装需求，比如设备的走线槽、透明防护板、传感器安装支架、操作面板挂架，都可以直接通过槽道内的紧固件固定，不需要额外在型材上焊接安装座，整体框架的外观更整洁，走线也可以隐藏在槽道内部配合盖板遮盖，避免线缆外露带来的安全隐患。做三维建模的时候，这类型材要把槽道的细节特征完整还原，包括槽道的倒角、内壁的让位结构、端面的连接孔位预留位置，这样在做整机装配的时候，能直接在装配环境里验证紧固件、连接件的匹配度，提前排查安装干涉问题，避免实际加工组装时出现配件不匹配的情况。
