简易桌面级小型FDM熔融沉积3D打印设备结构设计

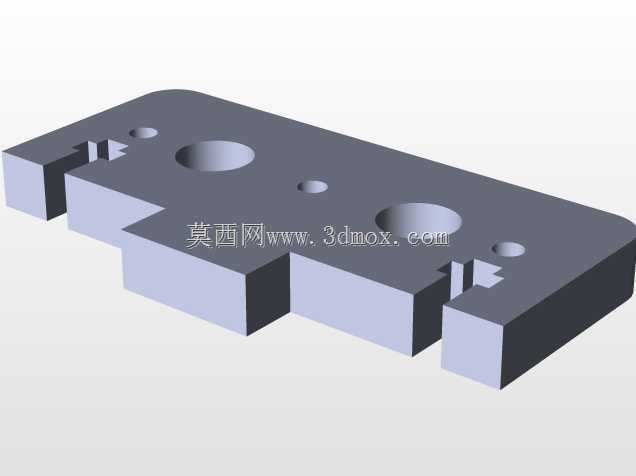

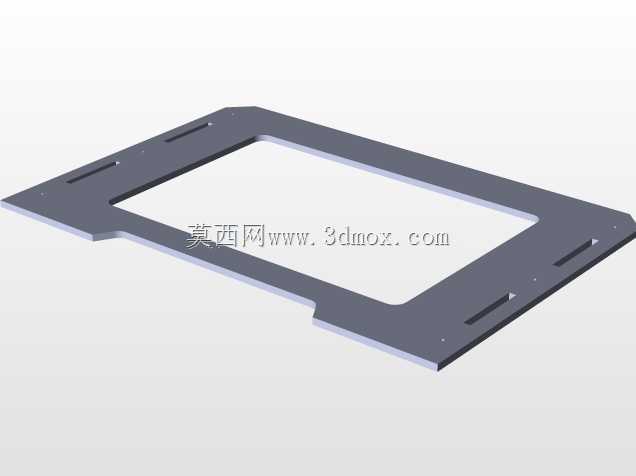

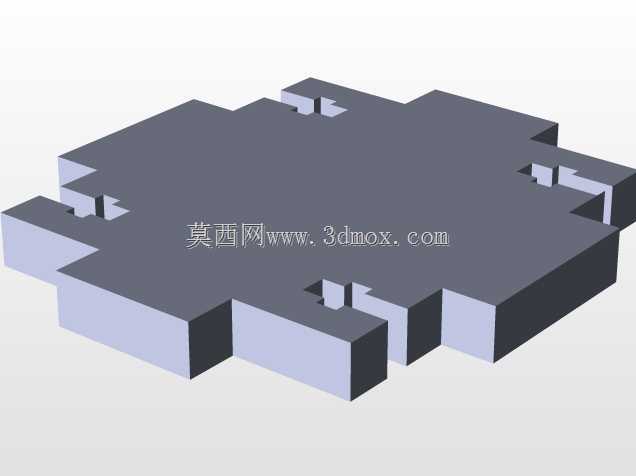

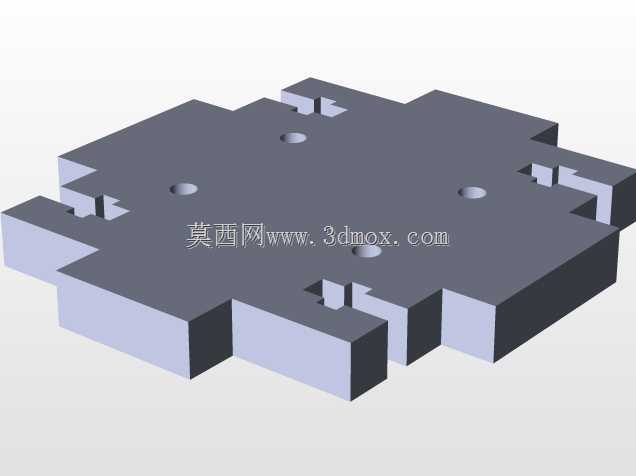

　　这套结构方案面向个人创客、小型工作室的快速原型制作场景，可用于打印PLA、PETG等常见熔融沉积耗材，完成小尺寸零件打样、创意手办制作、学生课程设计验证等实际用途，整体设计偏向可自行加工组装的DIY路线，没有采用复杂的定制化铸件结构，降低了个人制作的门槛。从结构布局来看，设备采用箱式钣金机架作为承载主体，机架侧板预留了光轴安装孔位、电气元件固定位以及走线槽，所有钣金件的切割路径都做了适配激光切割的工艺优化，折弯边预留了标准的装配公差，不需要高精度的机加工设备就能完成零件制作，组装时仅需常用的内六角扳手、游标卡尺等工具即可完成大部分装配工序。传动部分采用光轴作为直线运动导向载体，X轴负责打印头的横向移动，Y轴负责热床的纵向进给，

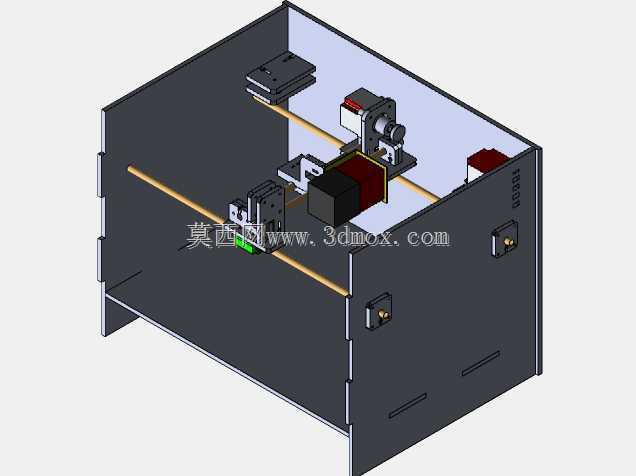

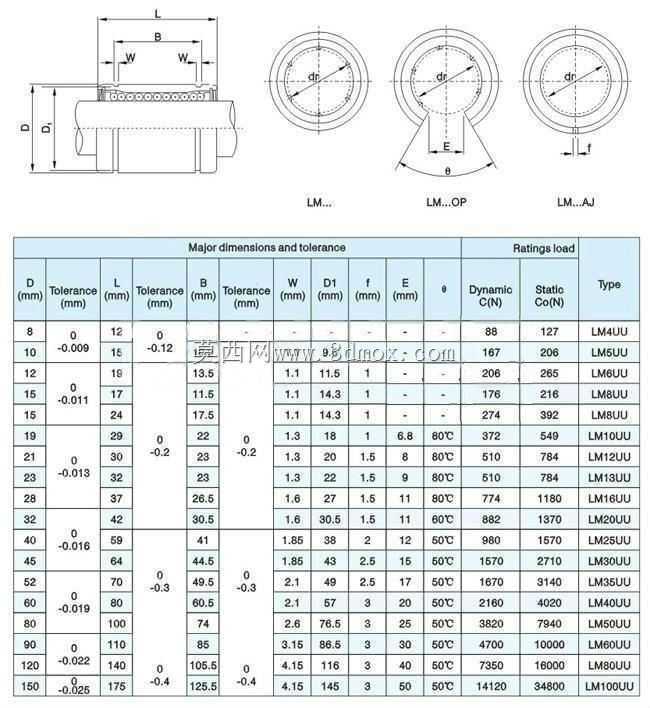

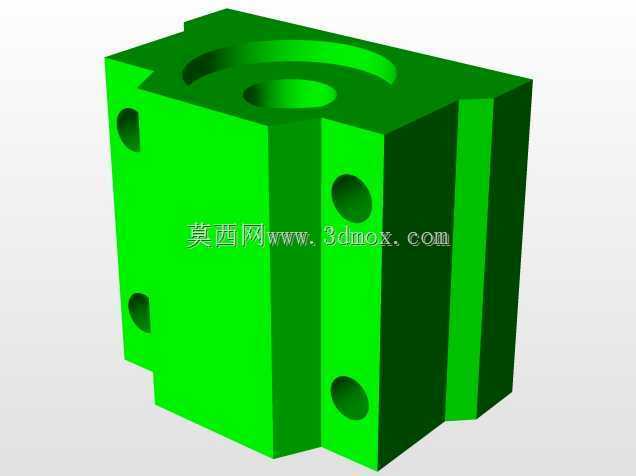

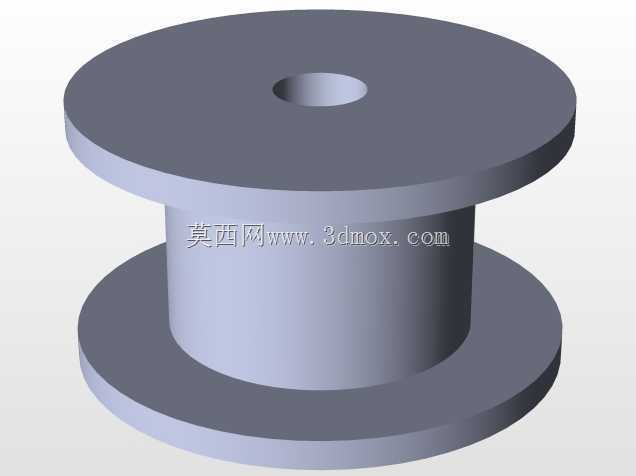

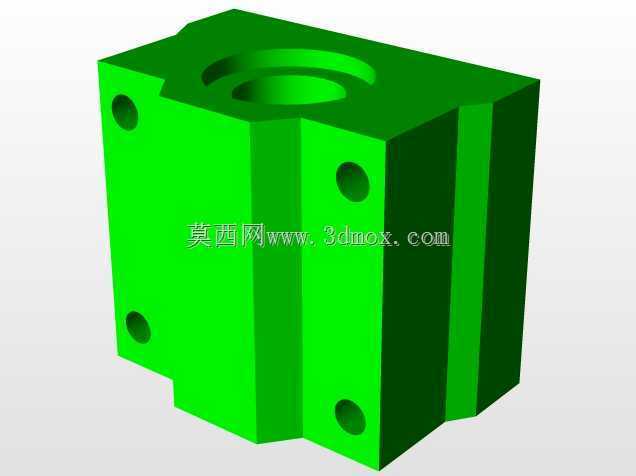

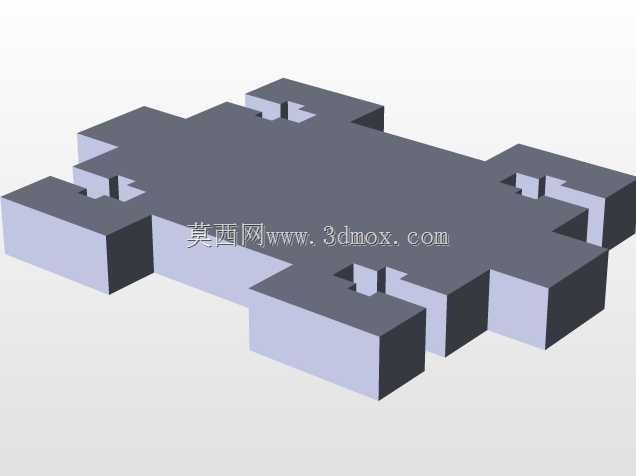

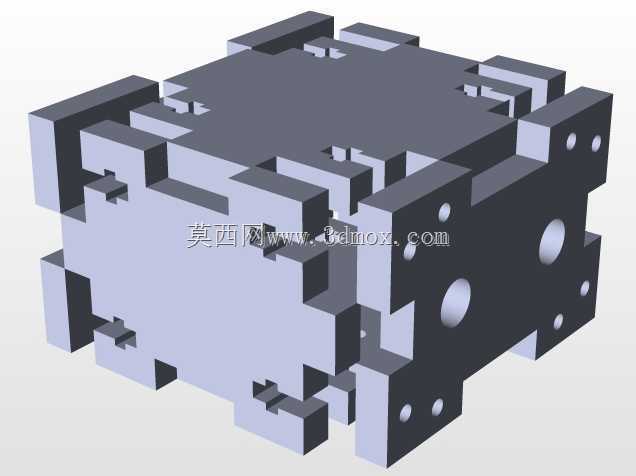

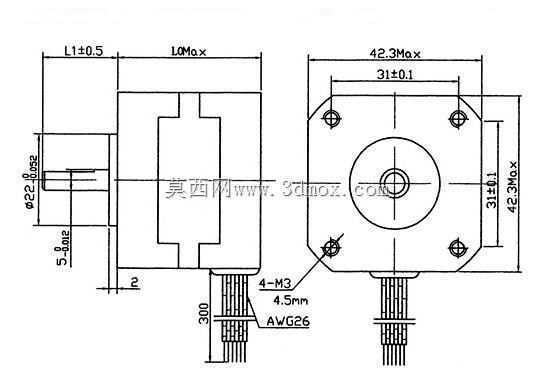

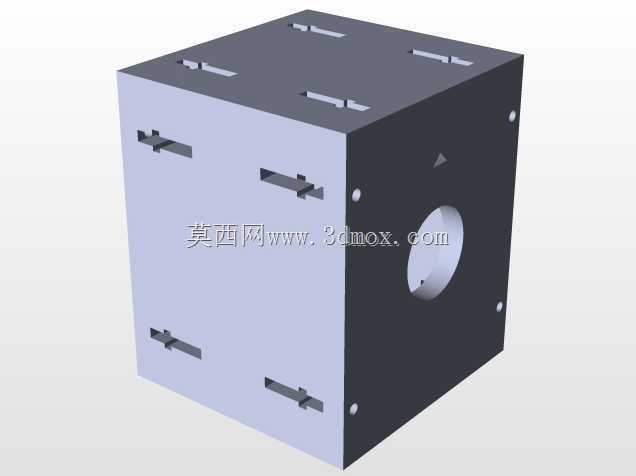

　　Z轴通过两根平行光轴搭配丝杆实现打印平台的垂直升降，这种布局的优势在于运动惯量分布均匀，打印过程中不会因为单侧负载过大出现传动卡顿，光轴的选型参考了市面标准件的参数表，不需要单独定制轴类零件，采购标准直线轴承即可完成配合安装，后期维护更换配件的成本极低。控制部分预留了Arduino ATmega2560控制板的安装位，同时适配常用的开源马林固件，电气仓布置在机架后侧区域，预留了电源、步进电机驱动、散热风扇的固定位置，走线槽沿着机架内侧折弯边布置，避免运动过程中线缆与传动部件发生干涉。需要注意的是，当前方案的Z轴床身与轴系配合部分预留了二次设计的接口，使用者可以根据自己的加工条件补充对应的固定结构，比如加装同步带张紧机构、

　　热床调平组件等，机架的外形尺寸控制在桌面设备的常规边界内，整体占用空间不超过普通台式电脑主机的摆放面积，安装时只需要预留前后左右各10cm的散热与操作空间即可，不需要额外的大型安装基座。设计过程中所有零件的配合公差都参考了通用机械设计手册的推荐值，钣金件之间采用螺丝拼接固定，没有采用焊接结构，方便后期拆解改装，打印头部分预留了常见E3D系列挤出头的安装孔位，可以直接替换不同规格的喷嘴适配不同耗材的打印需求，机架侧面预留了透明亚克力盖板的安装槽，后期可以加装盖板实现半封闭打印，减少ABS等耗材打印时的翘曲问题。这套结构没有做过度的冗余设计，所有非必要的装饰性结构都被省略，核心承载部位的钣金厚度做了针对性加强，

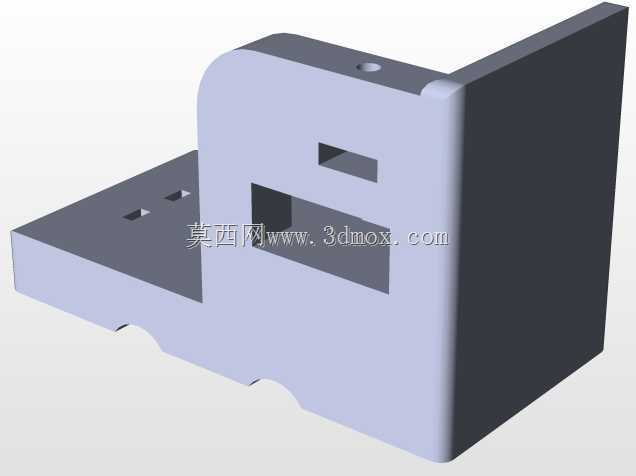

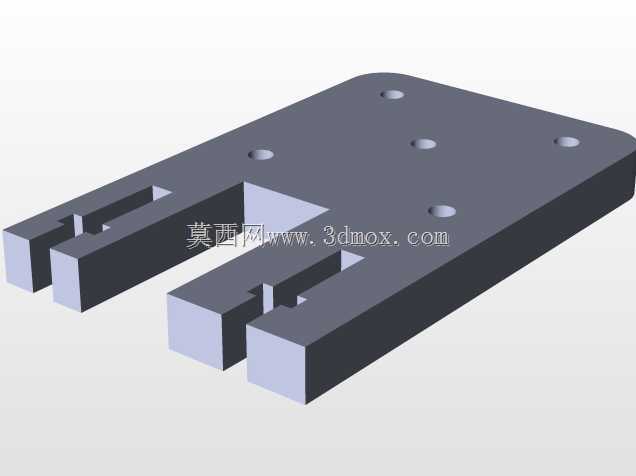

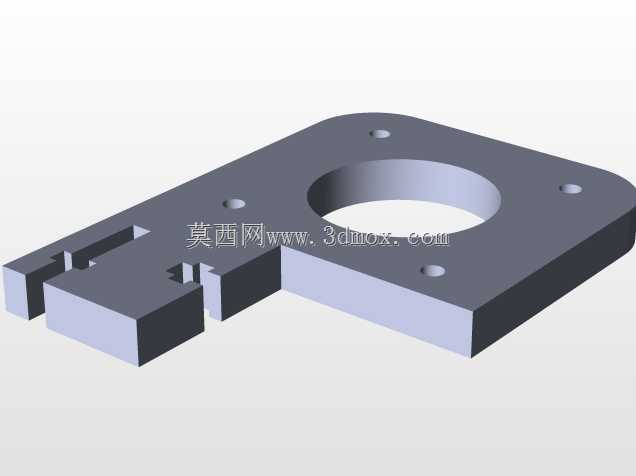

　　避免高速打印时机架产生共振影响打印精度，光轴的固定座采用标准件搭配3D打印零件的组合方案，使用者可以自行打印固定座完成组装，进一步降低制作成本。从实际使用的角度出发，这套结构适合有一定动手能力的使用者自行制作，不需要依赖工业级的加工设备，所有标准件都可以从常规五金渠道采购，组装完成后可以实现0.1-0.3mm层厚的常规打印精度，满足日常非工业级的打印需求，结构上预留的改装空间也方便后期升级自动调平、断料检测等附加功能。
