多规格工业铝轨挤压型材结构设计

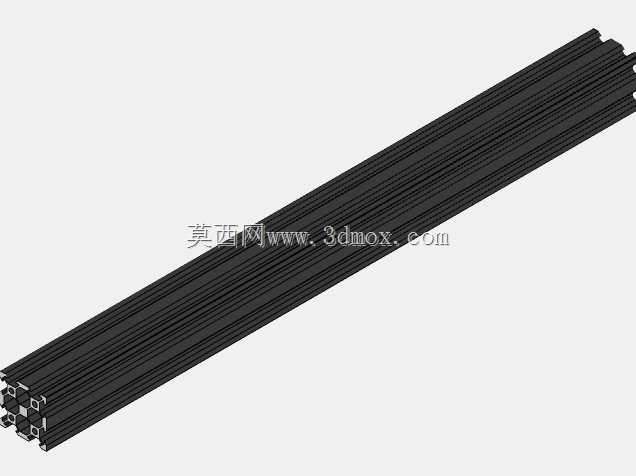

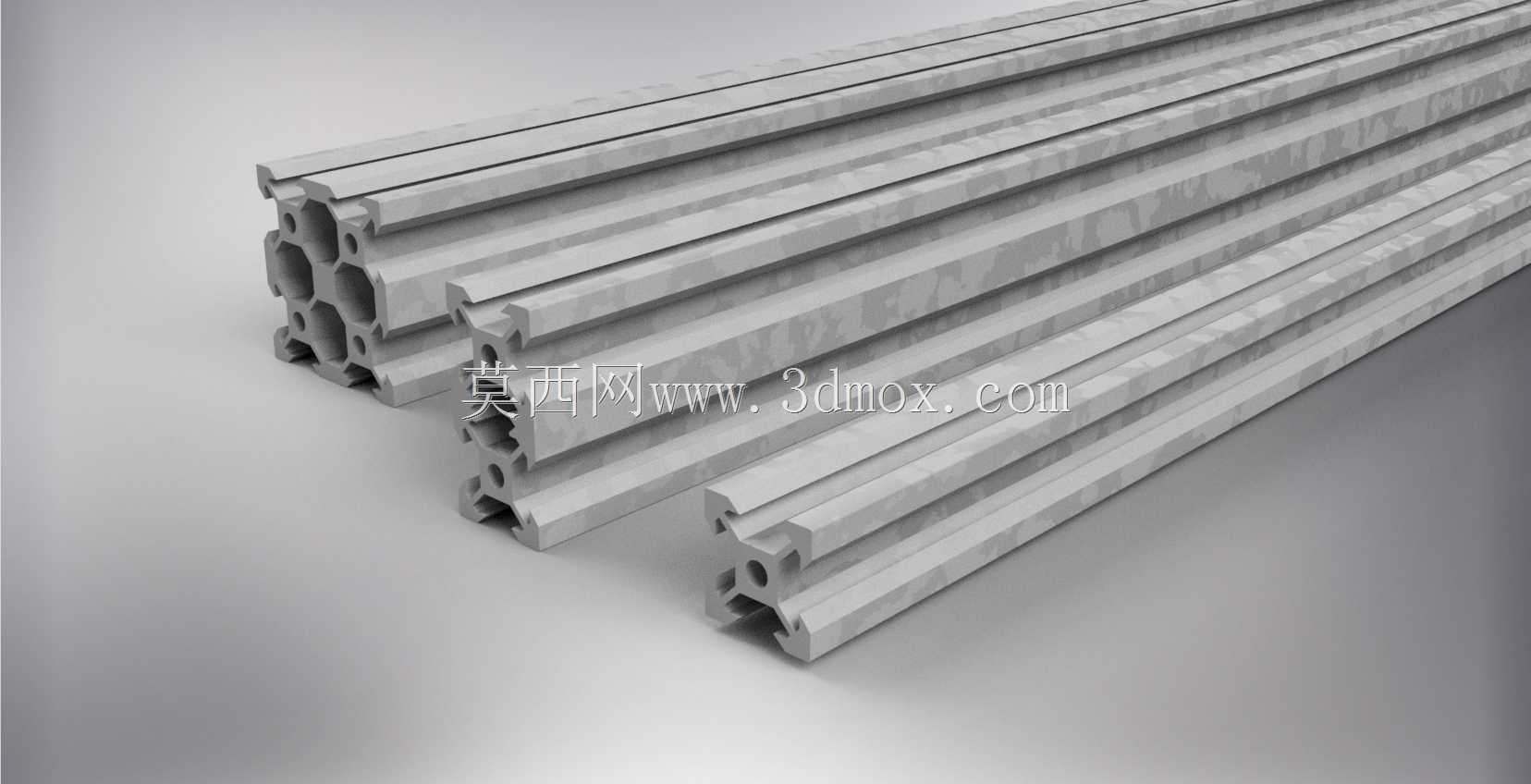

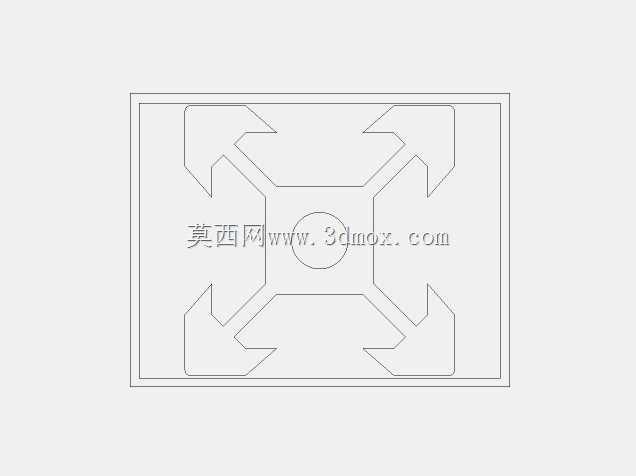

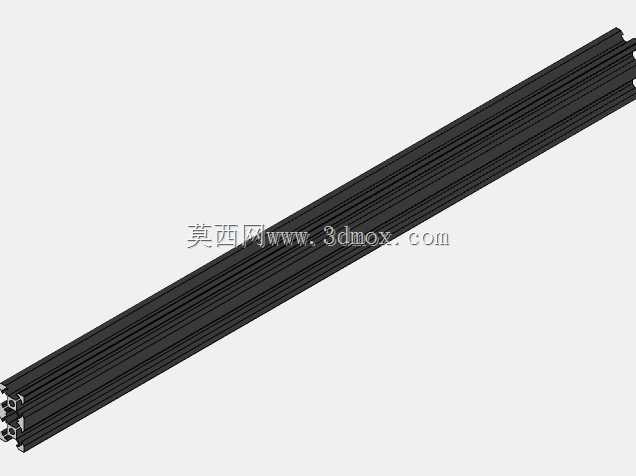

日常做非标设备框架搭建的时候，铝轨型材是绕不开的基础构件，这次整理的三款不同截面规格的铝轨，分别对应20、40系列的安装需求，覆盖从轻载传感器安装支架到重载设备防护栏、输送线侧轨的全场景使用需求。做英制单位适配的建模逻辑，主要是考虑到不少出口类自动化设备、外资工厂的线体改造项目，全程采用英制尺寸标注体系，不用二次做单位转换就能直接调入英制模板装配，能省去不少尺寸核对的冗余工作。从截面结构来看，三款铝轨都保留了标准T型槽设计，槽口尺寸匹配通用的T型螺栓、法兰螺母安装标准，不管是装亚克力防护板、传感器安装座，还是对接输送线的导向轮组件，都能实现无打孔快速装配，调整位置的时候只需要松掉螺母就能滑动调整，不用在型材上反复钻孔攻丝，后期改线调整的灵活度很高。20系列的窄截面铝轨，本身自重较轻，适合用在小型桌面自动化设备的走线槽托架、小型检测工位的物料导向轨道，安装边界控制在20mm截面宽度，不会占用过多的设备内部空间，搭配端盖和角件就能快速拼接成小型框架结构。20-40过渡规格的铝轨，截面一侧是20系列槽口、一侧是40系列槽口，主要用在不同规格型材的过渡对接位置，比如小型设备的主机框架用40系列型材，外接的操作面板支架用20系列型材，用这款过渡铝轨就能直接拼接，不用额外加工转接板，能减少装配的零件数量，降低整体的装配累计误差。40系列的宽截面铝轨，本身的截面惯性矩更大，承重能力更强，适合做输送线的侧边导向轨道、大型设备的防护栏框架、重型工装板的滑动导轨，安装的时候可以搭配脚杯、脚轮直接组成可移动的设备机架，槽内可以预埋走线槽，把设备的电源线、信号线都藏在型材内部，外观更整洁，也能避免线路外露被剐蹭损坏。建模的时候特意还原了挤压型材的圆角过渡特征，所有的棱边都做了符合挤压工艺要求的R角处理，没有尖锐的直角结构，既符合铝型材挤压生产的工艺要求，实际装配的时候也不会划伤操作人员，截面的空腔结构做了等壁厚设计，保证挤压生产的时候出料均匀，不会出现壁厚差过大导致的型材变形问题，每款型材的端面连接孔位都匹配标准的角件连接尺寸，不用额外做孔位加工就能直接用标准紧固件拼接，能大幅缩短现场装配的周期。
