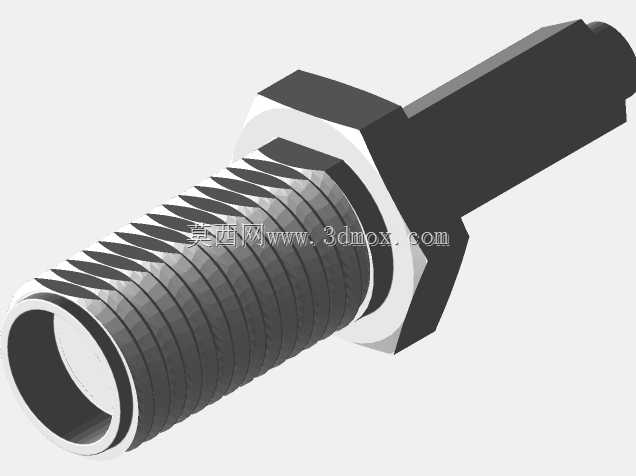

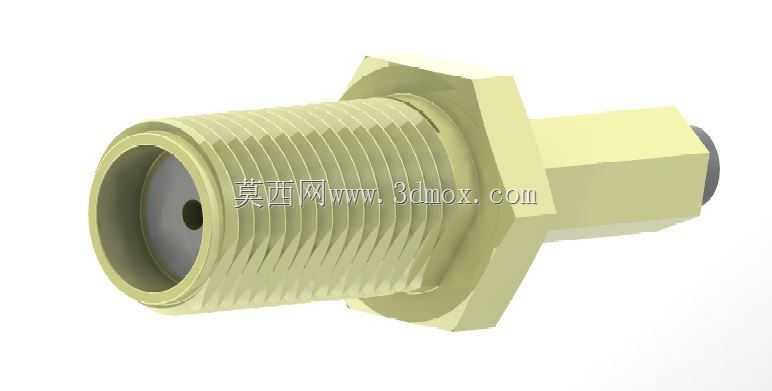

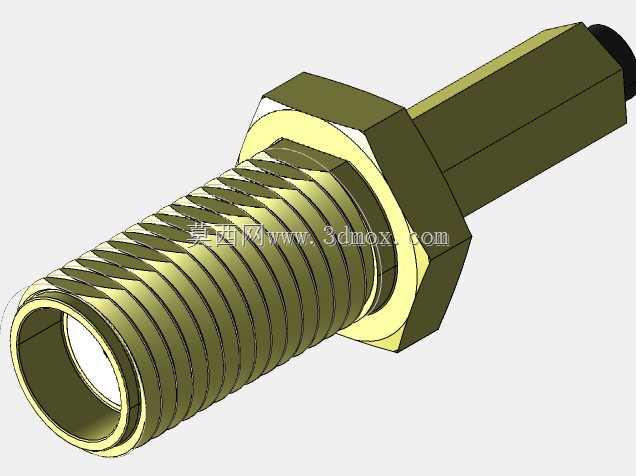

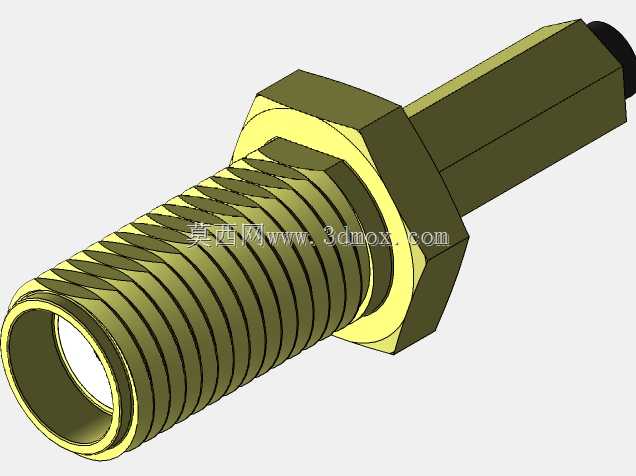

SMA内孔面板安装射频连接器结构

这款SMA内孔面板支架适配RG174同轴电缆，是射频信号传输链路里的常用面板端连接件，在通讯设备、测试仪器、射频模块集成场景中承担信号转接与面板固定的作用，多用于需要在设备壳体上引出射频接口的布局场景，比如无线通信基站的射频前端面板、实验室测试仪器的信号输出端、工业无线传感设备的外接天线接口位置，能保证射频信号在面板穿装位置的传输连续性，同时提供可靠的机械固定支撑。从结构设计来看，主体采用六角法兰作为安装限位结构，法兰盘的厚度与对边尺寸匹配常规面板开孔的安装公差，穿装面板后可通过配套螺母从面板另一侧锁紧，避免连接器在插拔线缆时发生转动或轴向窜动，法兰与主体衔接处做了退刀槽处理，既保证机加工时的工艺可行性，也能在锁紧时让法兰端面完全贴紧面板安装面，减少安装间隙带来的信号泄漏风险。前端的外螺纹段是标准SMA接口的连接结构，螺纹牙型与螺距符合射频连接器通用规范，可兼容标准SMA公头的插拔连接，内孔部分的介质支撑与内导体位置经过同轴度校核，保证特性阻抗匹配50欧姆的射频传输要求，适配RG174这类细径同轴电缆的端接，后端的压接段尺寸与RG174电缆的外导体、绝缘层外径匹配，压接后能实现电缆外屏蔽层与连接器壳体的可靠导通，保证屏蔽效能。建模过程中重点还原了各段结构的同轴度基准，以中心轴线为主要设计基准，法兰安装面、前端接口端面、后端压接端面都与中心轴线保持垂直公差，螺纹段的牙型细节、六角法兰的棱边倒角、内孔介质的台阶结构都做了还原，安装边界上，法兰的最大外径决定了面板开孔的最小避让尺寸，前端螺纹段的长度适配不同厚度的面板安装需求，后端压接段的长度预留了电缆端接后的热缩管安装空间，整体结构没有冗余设计，所有尺寸都围绕射频传输的阻抗连续性与安装固定的可靠性设置，在实际选型时，可直接参考该模型的安装尺寸核对面板开孔位置、内部走线空间，避免出现安装干涉，建模时的公差预留也符合常规机加工零件的精度要求，可直接作为结构设计时的接口参考模型使用。
