JR-3带线三针连接器结构设计

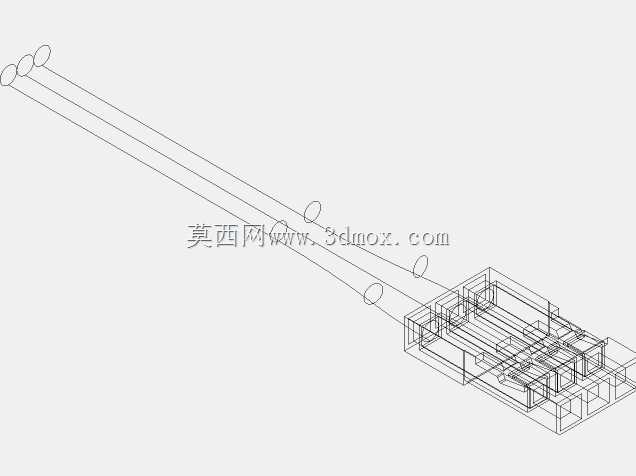

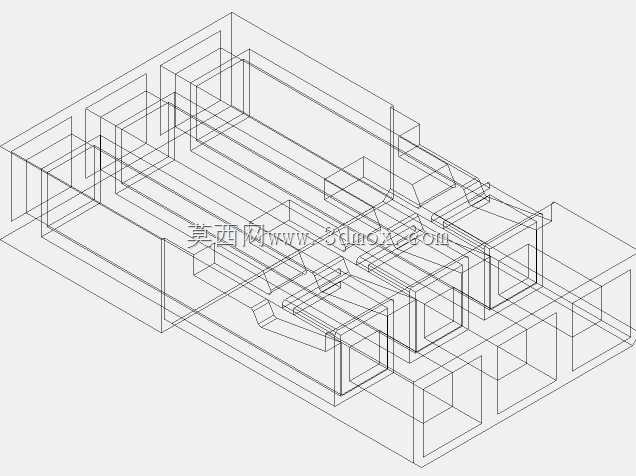

这款三针带线连接器常出现在小型电子设备内部接线、航模舵机信号传输、低压控制回路接线场景中，核心作用是实现低压弱电信号或小电流供电的快速插拔连接，省去焊接工序，方便设备后期维护时的部件拆装替换。从结构设计来看，主体采用黑色绝缘塑壳作为基座，塑壳内部预留三个平行的金属插片安装位，插片一端压接红、白、黑三色导线，分别对应信号、电源正、电源负的常规接线定义，导线与插片的压接位置被塑壳完全包裹，避免外力拉扯导致线芯脱落，同时隔绝相邻插片之间的接触风险，防止短路故障。塑壳外侧做了对称的导向限位结构，对接时可以快速对准母座插槽，不会出现插反的情况，插片外露部分做了倒角处理，插入母座时能顺畅滑入接触弹片，减少插拔阻力。设计过程中重点考量了塑壳的壁厚均匀性，避免注塑成型时出现缩痕、变形，保证插片安装后的位置度偏差控制在合理范围内，确保对接时每根插片都能与母座触点可靠接触。安装边界方面，塑壳主体的截面尺寸适配常规3pin接插件的通用安装间距，带线端的出线位置做了圆弧过渡，避免导线弯折时线芯被塑壳棱角割伤绝缘层，插拔时的受力位置集中在塑壳尾部的防滑区域，不会直接拉扯导线根部。实际使用中，这类连接器的接触电阻控制在毫欧级，能稳定传输PWM控制信号与5V以内的供电电流，塑壳采用的绝缘材料具备一定的耐温性能，可适应设备内部常规工作温度环境，相邻引脚之间的绝缘耐压满足低压控制回路的安全要求，在频繁插拔的使用场景下，金属插片的弹性接触结构能保证数百次插拔后仍保持可靠的接触性能，不会出现接触不良导致的信号中断、供电不稳问题。建模时还原了导线的自然弯折形态，塑壳表面的细微脱模斜度、插片表面的压接纹理都做了对应呈现，方便结构设计人员在做整机布线布局时，直接调用模型核对安装空间，确认连接器与周边结构件的安全间隙，避免出现装配干涉，同时也能直观展示接线后的走线形态，辅助完成线束走向的布局规划。
