MG92B微型舵机伺服执行结构

项目分类:3D模型 发布时间:2021-09-27 ID:288322
  • MG92B微型舵机伺服执行结构

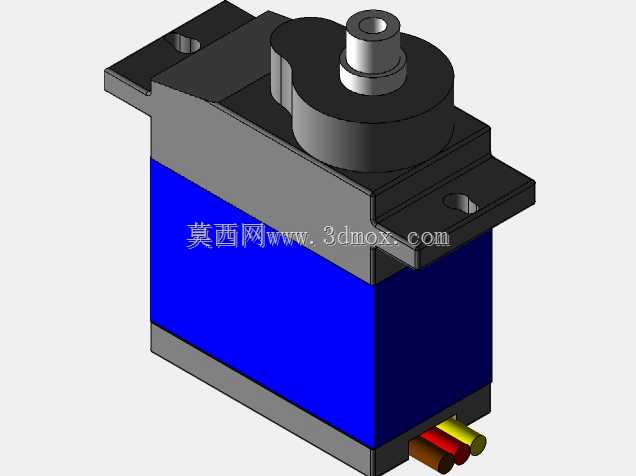

这款MG92B微型伺服舵机的三维结构,在小型自动化执行场景里适配度很高,常被用在航模舵面控制、小型桌面机器人关节驱动、教育类机械装置动作执行这类对安装空间、输出扭矩有均衡要求的场合。从结构设计来看,主体采用上下分层的布局,下部是驱动与减速腔体,上部集成输出轴与位置反馈组件,两侧伸出的带安装孔凸耳是核心安装定位结构,安装孔的中心距、孔径都做了标准化适配,能直接匹配市面上多数小型舵机安装支架,不需要额外做转接件加工。输出轴采用台阶式设计,顶部的轴径适配标准舵机摇臂的安装孔位,轴肩位置做了限位结构,能避免摇臂安装后出现轴向窜动,保证位置控制的重复精度。出线端从壳体底部侧方引出,红黑黄三线分别对应电源正、电源地与信号输入,走线槽位置做了圆弧过渡,避免装配时线材被壳体锐边割破绝缘层。设计过程中优先考虑了小型化场景的安装边界,整体壳体的长宽高尺寸控制在微型舵机的常规适配区间,两侧安装耳的突出长度经过核算,既保证安装时螺丝有足够的锁紧空间,又不会过多占用安装面的横向尺寸,在紧凑的机器人关节舱内、航模机翼的狭小安装槽里都能顺利布置。内部的减速齿轮组布局在腔体居中位置,输出轴的受力点刚好落在壳体支撑筋的正上方,能抵消输出端带载时产生的倾覆力矩,减少长期运转后壳体出现形变的概率。外壳上部的黑色端盖和下部蓝色主体采用卡扣加定位柱的配合方式,装配时不需要额外打胶就能实现紧密贴合,既方便生产时的快速组装,后期维护拆解也不会破坏壳体结构。输出端的限位凸台和内部电位器的转动行程做了匹配,能保证舵机在额定转动角度范围内不会出现堵转打齿的情况,在做位置控制调试时,不需要额外设置软件硬限位就能避免超行程损坏。这类微型伺服部件在选型时,安装边界的匹配度往往比参数表的理论扭矩更影响实际使用,这个模型把所有安装相关的特征都做了完整还原,包括安装孔的沉头深度、输出轴的D型切面尺寸、出线口的位置与直径,不管是做整机装配的干涉检查,还是设计配套的安装固定结构,都能直接调用参考,不需要反复核对实物测绘尺寸。
