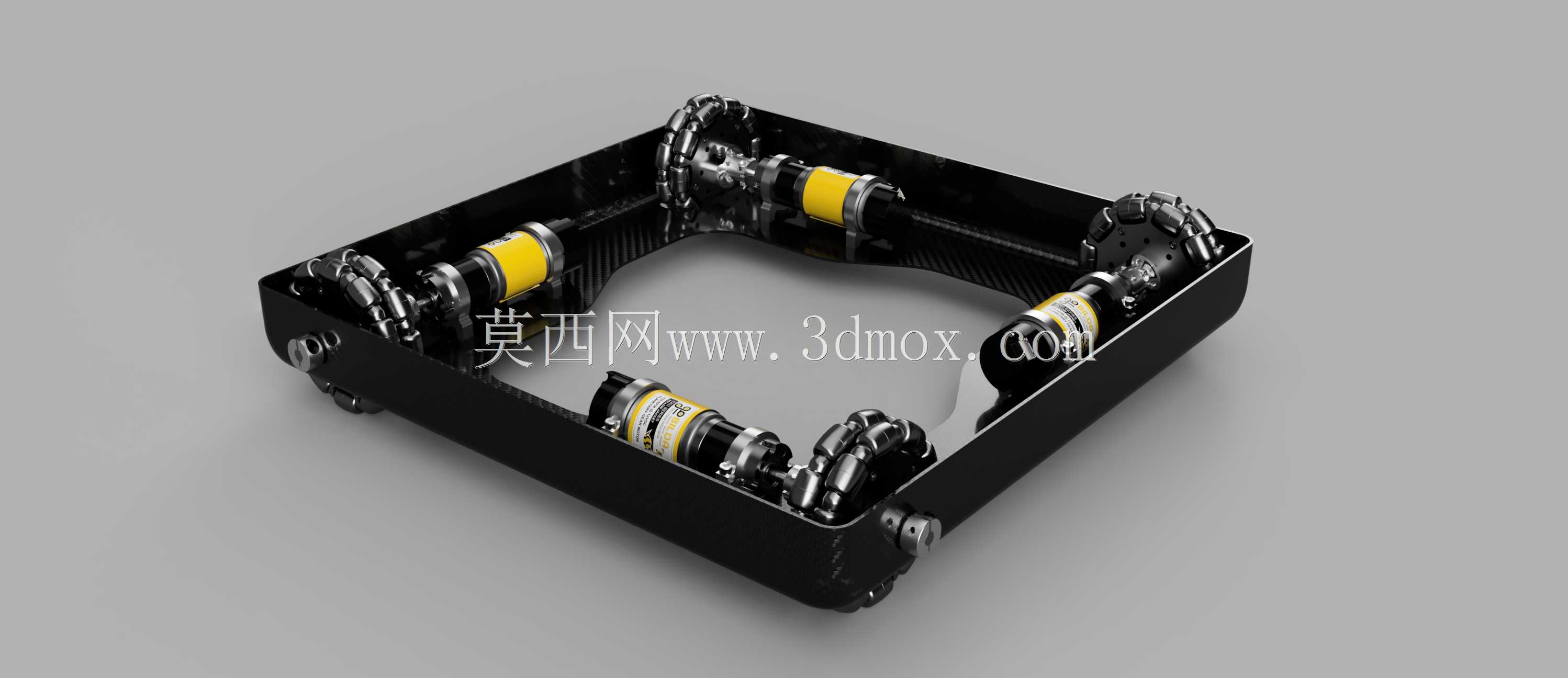

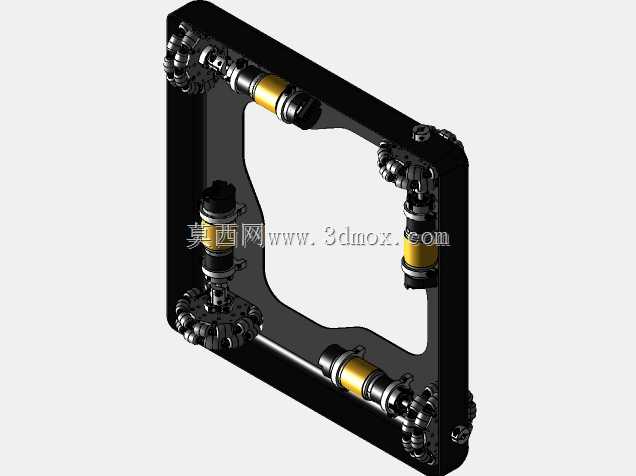

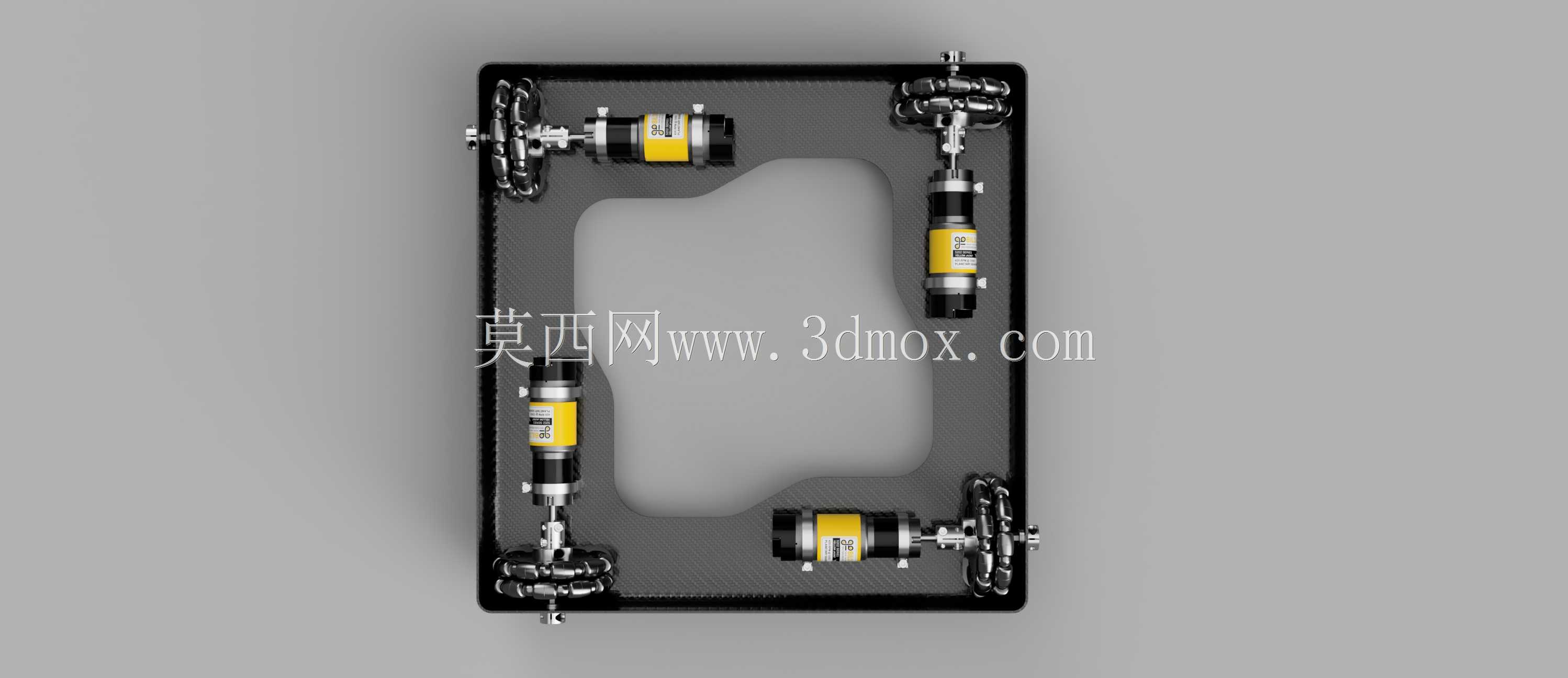

碳纤维外壳全向轮运动底盘结构

这款全向运动底盘的核心设计目标是实现狭小空间内的零半径转向与任意方向平移，常见于仓储分拣AGV、实验室巡检机器人、狭小作业空间内的物料转运载具场景，相比传统差速驱动底盘，它无需预留转向回转空间，对作业通道的宽度要求可降低40%以上，尤其适合高密度仓储货架间的穿梭作业，以及精密设备旁的定点巡检作业场景。设计阶段优先控制整机自重，除电机安装位保留金属连接结构外，所有承载结构件均采用碳纤维一体成型外壳，相比上一代金属框架结构，自重降低幅度超过35%，同等电池容量下续航里程可提升近28%，同时碳纤维材料的比强度更高，框架抗扭刚度相比同厚度铝合金框架提升40%，高速急停时不会出现框架形变导致的轮组定位偏移问题。轮组采用模块化布局，四个全向轮分别对应独立驱动单元，每个轮组的安装法兰预留统一的定位销孔与螺栓过孔，无需额外调整安装位即可快速更换轮组组件，日常维护时单轮组拆装耗时不超过10分钟。电机安装位采用嵌入式定位设计，电机轴与轮组输入轴通过同轴联轴器连接，安装时无需反复调整同轴度，联轴器自带的偏差补偿结构可抵消0.2mm以内的径向安装偏差，降低装配精度要求。整机外轮廓为方正结构，四个边角做圆弧过渡处理，避免移动过程中剐蹭周边设备，框架内侧预留了标准的电气元件安装孔位，可直接固定控制板、电池组、传感器支架等组件，无需额外打孔加工。轮组的突出高度控制在框架下表面12mm范围内，整机离地间隙保持在8mm，既可以保证越过地面常见的接缝、细小线缆等障碍，也能降低整机重心，提升高速移动时的稳定性，避免侧翻风险。所有标准件均采用市面通用规格，无需定制特殊紧固件，后期维护替换成本更低，框架上的碳纤维外壳同时承担结构承载与防护作用，无需额外加装外部防护壳，进一步压缩整机的外形尺寸，适配更多狭小空间的作业需求。
