双车道授权通行腰高三辊旋转闸机结构

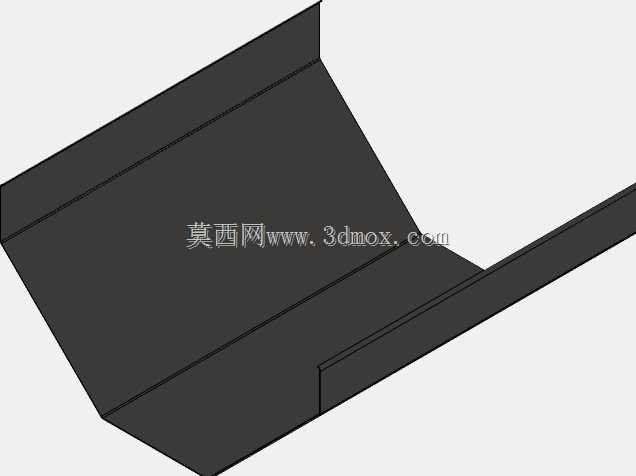

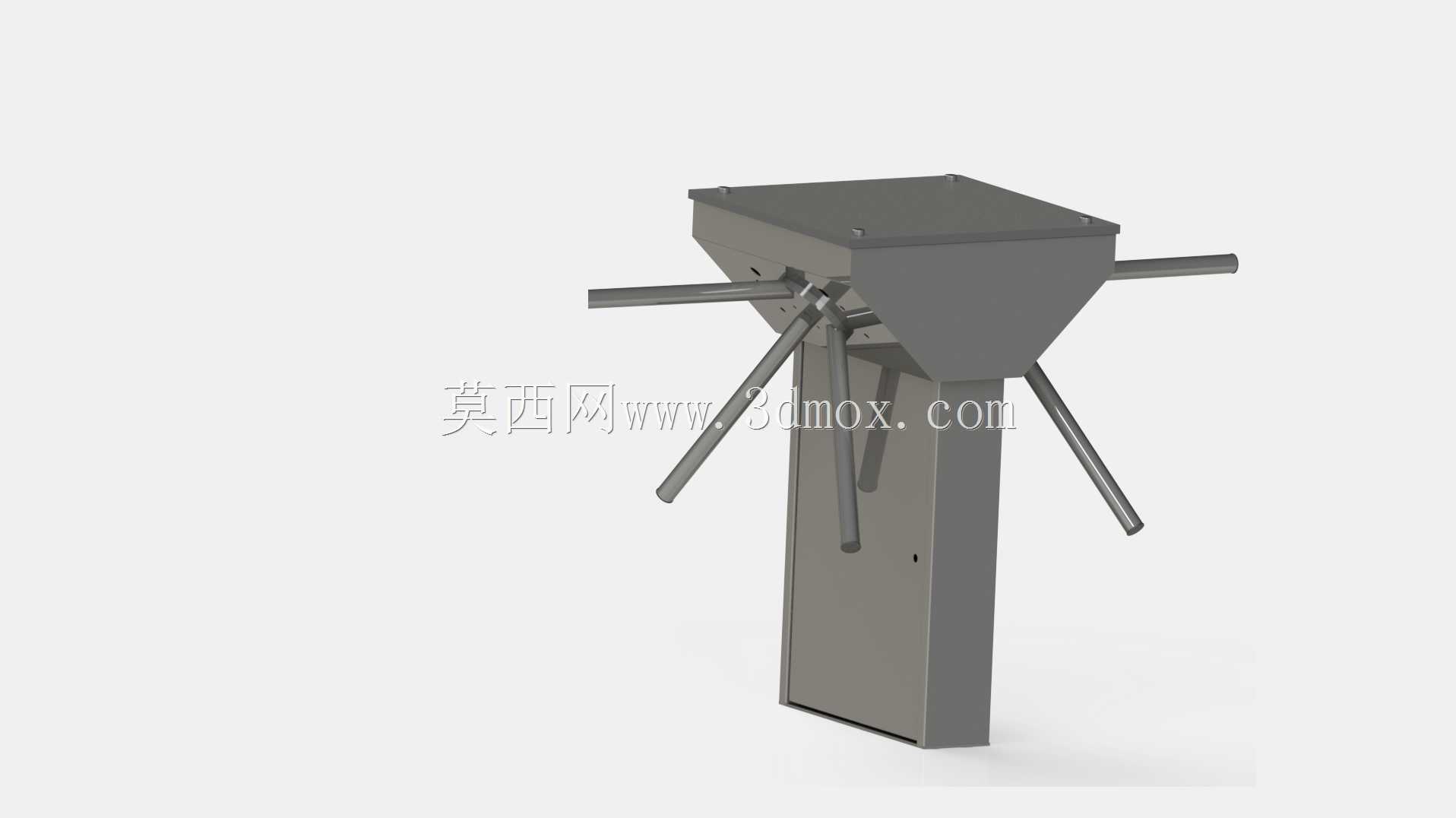

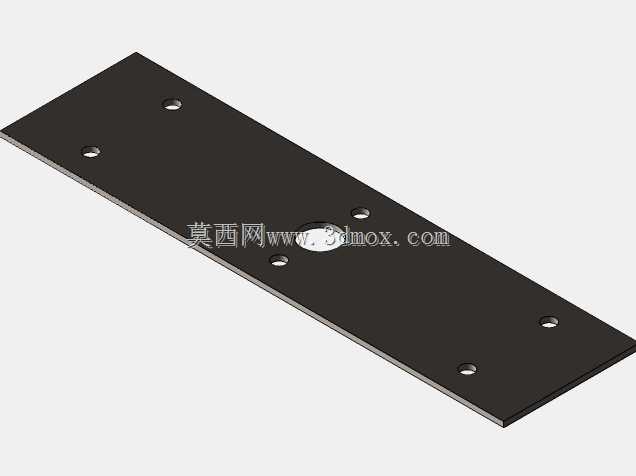

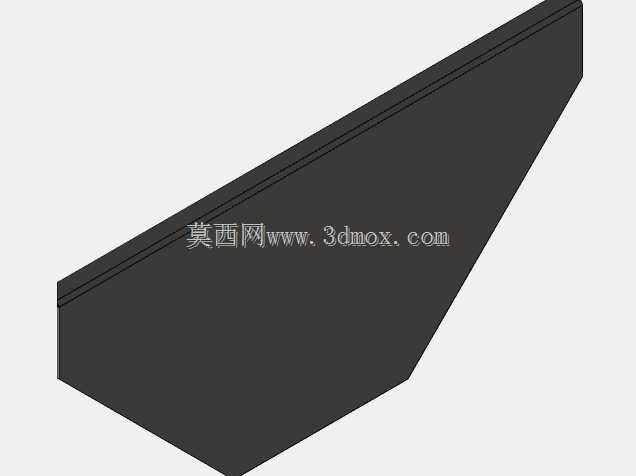

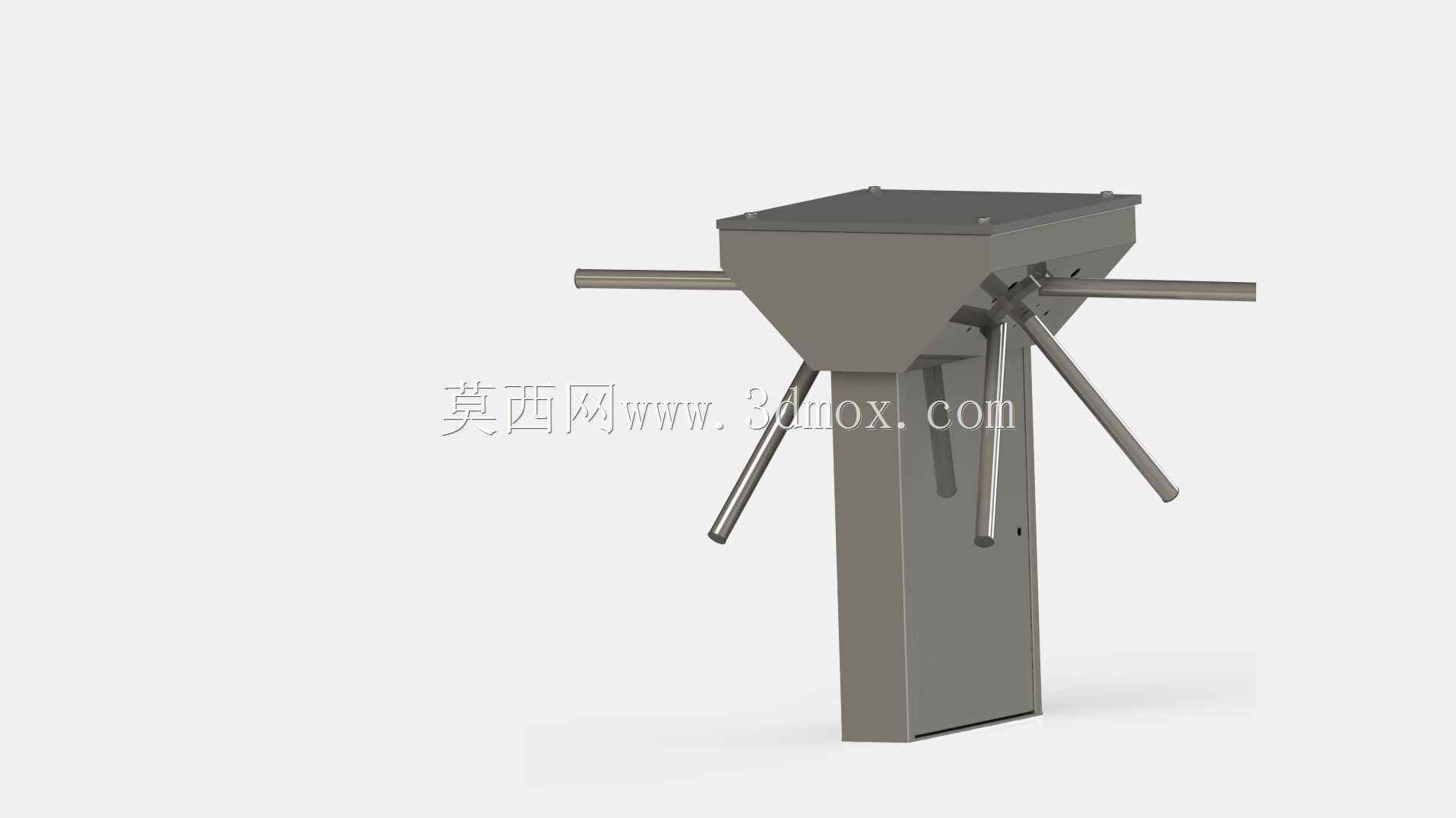

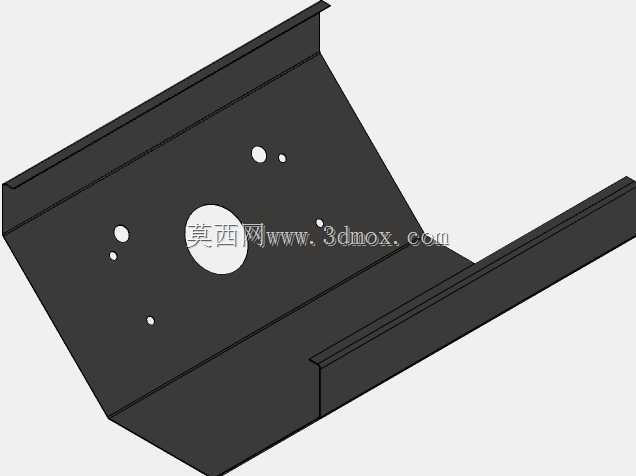

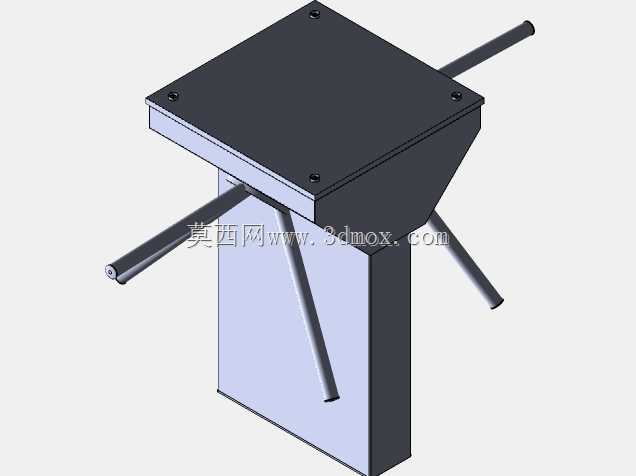

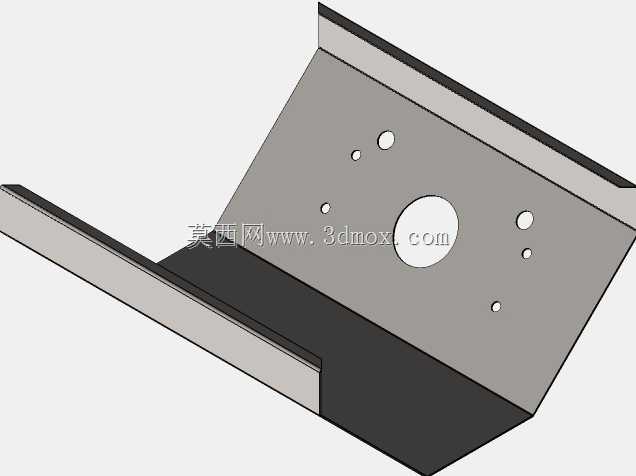

这款腰高旋转栅门主要面向受控人员通行场景设计，常见于厂区出入口、园区侧门、场馆检票通道、办公区考勤通道这类需要单次单人授权通行的双车道布设场景，核心作用是对进出人员的通行权限做物理管控，避免未授权人员尾随闯入，同时维持通道通行秩序，相比全高转闸，腰高结构的通行效率更高，人员通行时的压抑感更低，适配人流量中等、管控等级适中的出入口场景。从结构设计来看，整体采用立式立柱加顶部机芯仓的布局，三根闸杆呈120度夹角均匀分布在旋转主轴上，单根闸杆的长度适配常规人体通行宽度，两根闸杆之间的空隙仅能容纳单人侧身通过，从物理层面杜绝两人同时挤过的可能，闸杆采用圆钢材质，表面做防锈处理，边缘做钝化倒角，避免人员通行时被剐蹭受伤。顶部机芯仓采用漏斗式收腰造型，既可以容纳内部的旋转定位机构、电控锁止组件，也能让雨水顺着斜面流下，适配半户外的安装场景，不会出现顶部积水渗入机芯的问题。安装时需要提前在地面做混凝土预埋基础，预留固定螺栓的安装孔位，设备立柱底部的法兰盘与预埋螺栓锁紧后，要保证整机垂直度偏差不超过千分之二，避免旋转过程中出现闸杆蹭边、卡滞的问题；布设双车道时，两台设备的中心间距要匹配闸杆长度，保证相邻车道的闸杆转动时不会发生干涉，同时通道侧边要加装护栏，封堵设备与墙体之间的空隙，避免人员从侧边绕行。设计过程中重点考虑了旋转阻尼的调校，正常授权后闸杆解锁，人员轻推即可转动，转过120度后自动锁止，未授权状态下闸杆被锁止结构卡死，无法反向转动，同时预留了断电落杆的机械结构，突发断电情况时闸杆可以自动落下，让出通道满足消防疏散要求。整机的腰高设计刚好到成年人腰部位置，既不会遮挡人员视线，也能起到有效的物理阻拦作用，相比翼闸、摆闸这类闸机，三辊式旋转栅门的防尾随能力更强，结构更耐冲击，适合户外、半户外以及人员通行频次较高的场景长期使用，日常维护仅需要定期给旋转主轴加注润滑脂，检查锁止机构的磨损情况即可，运维成本较低。
