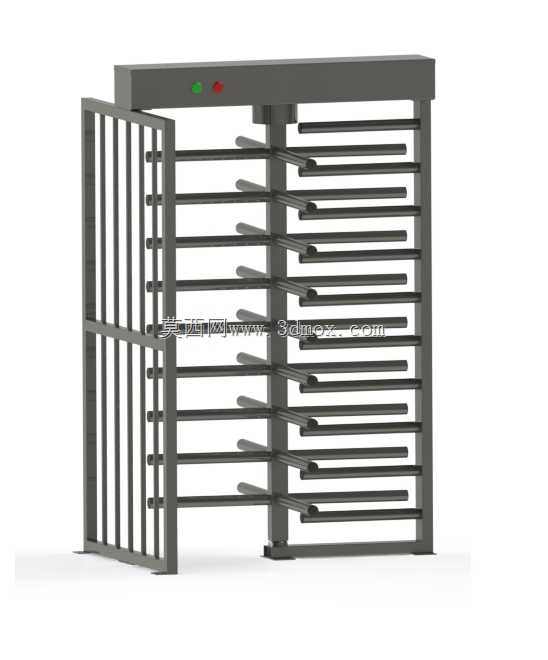

全高十字旋转闸机通道管控设备结构

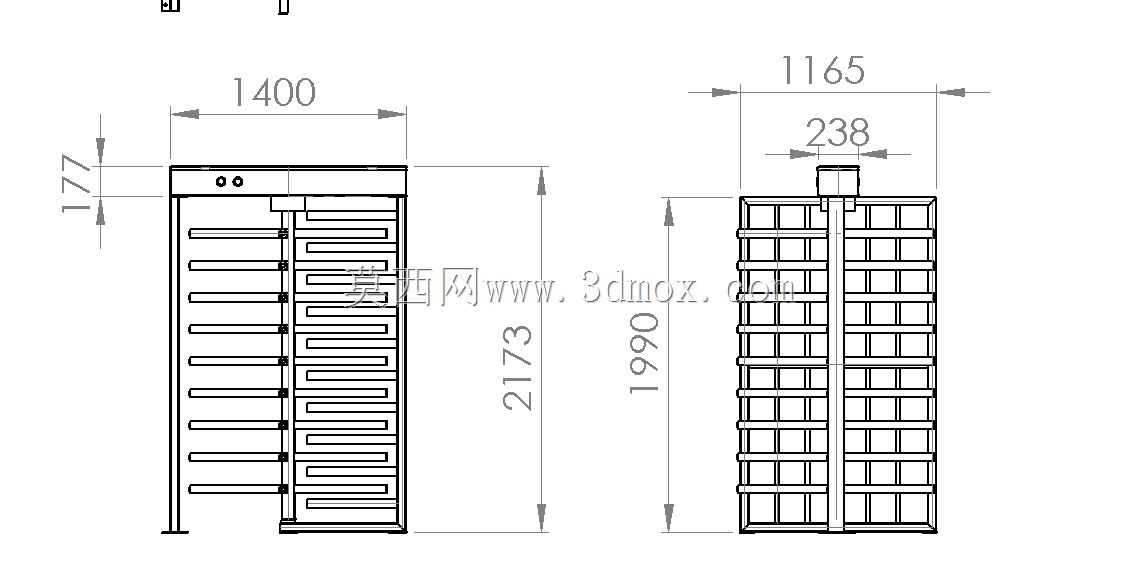

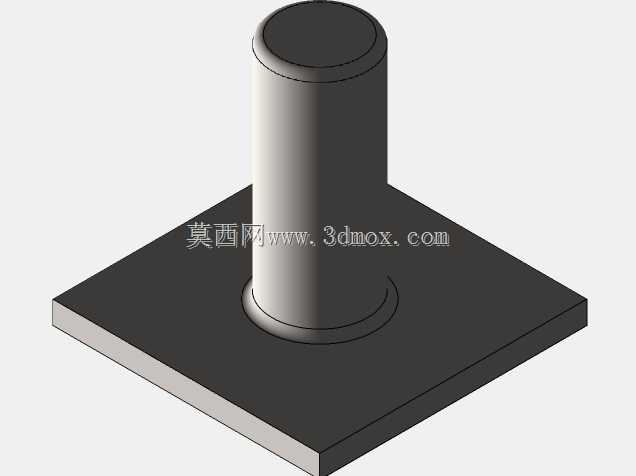

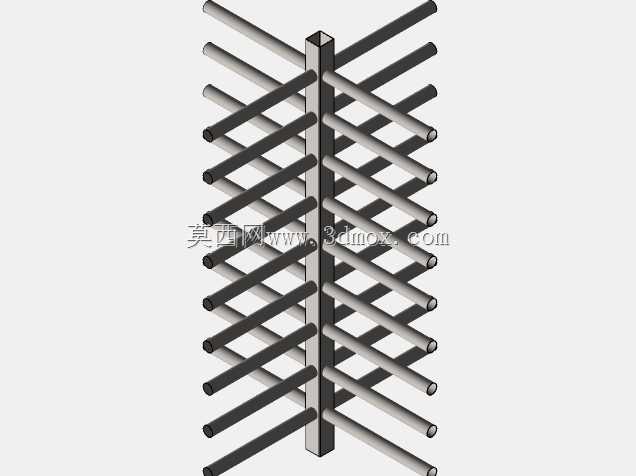

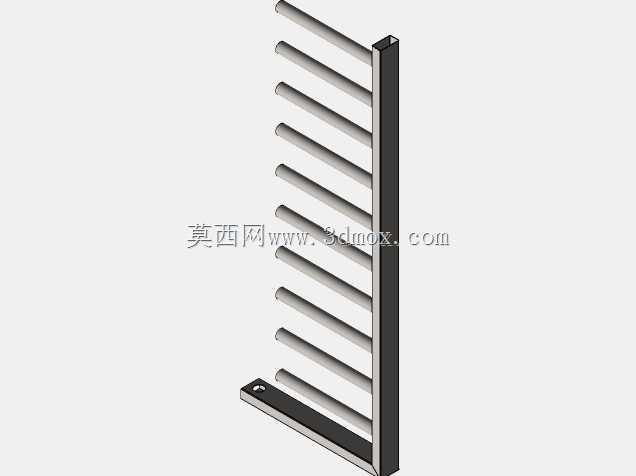

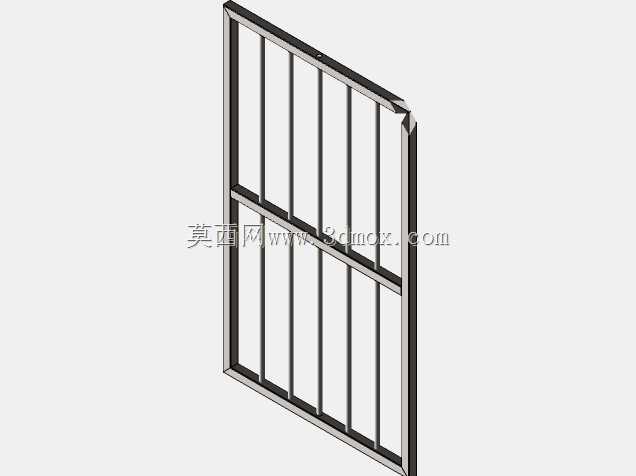

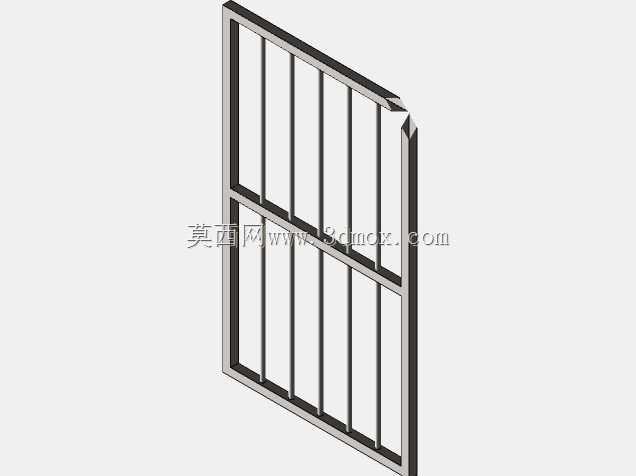

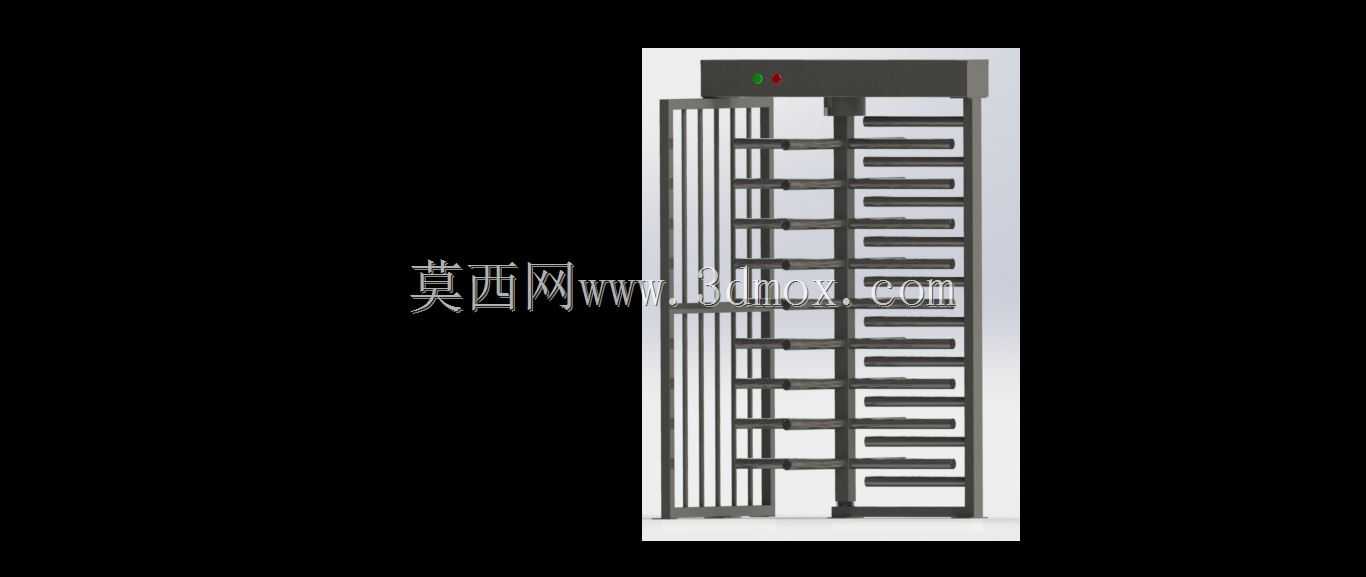

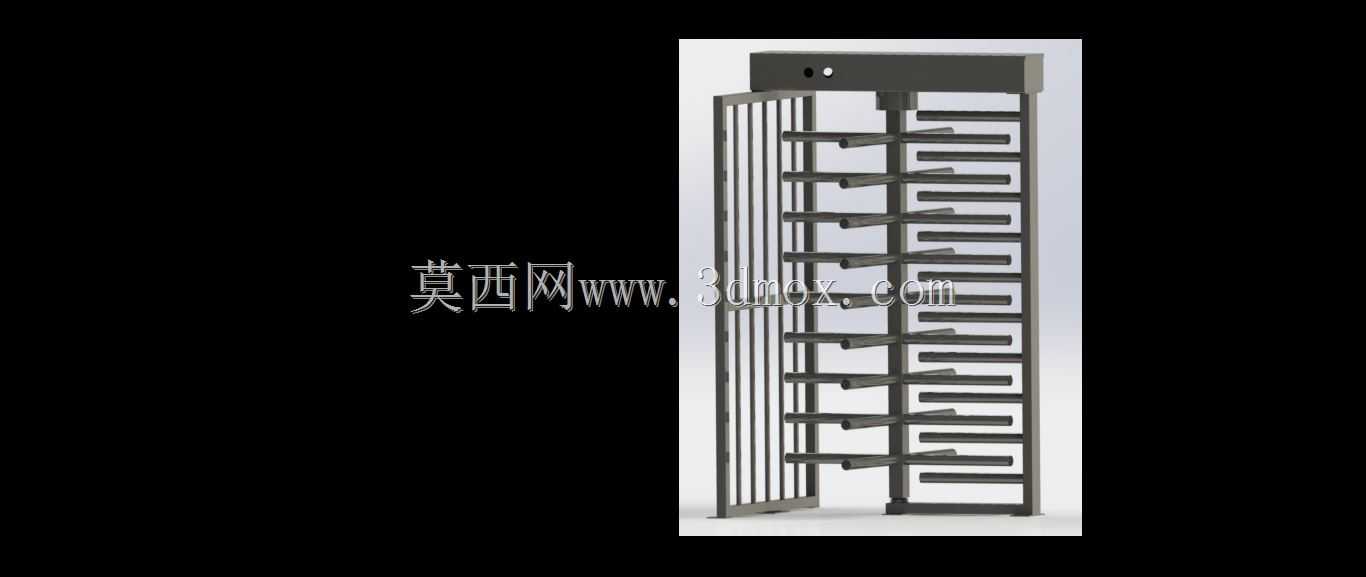

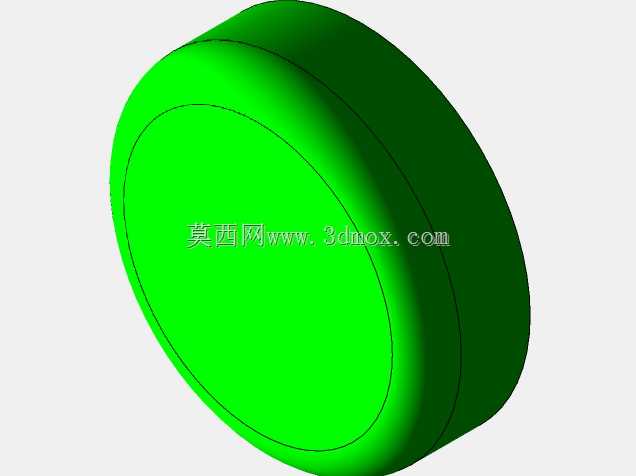

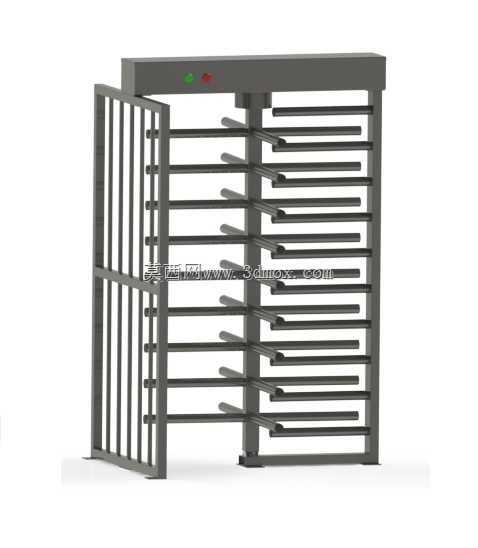

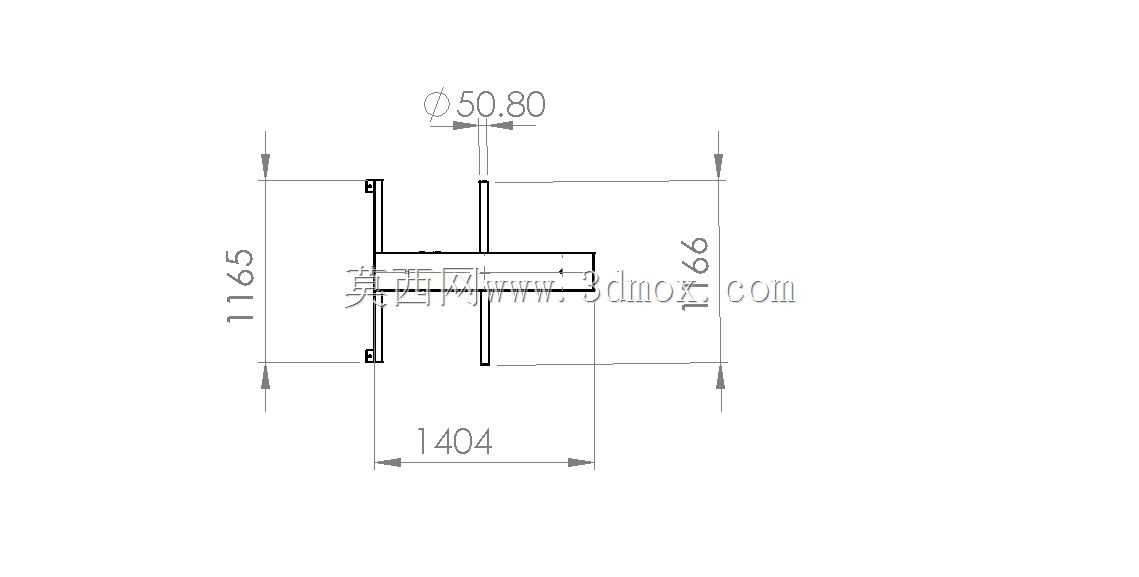

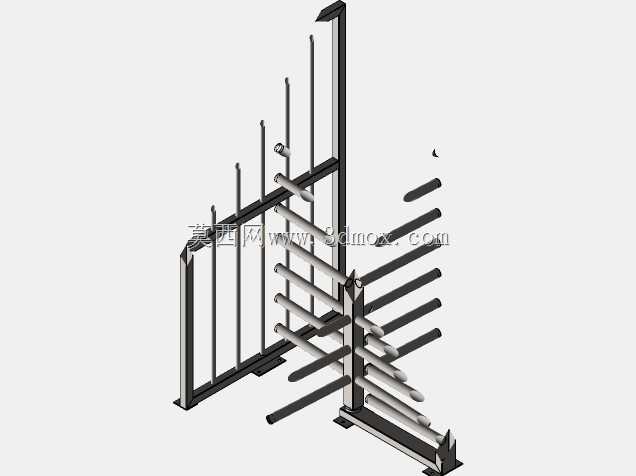

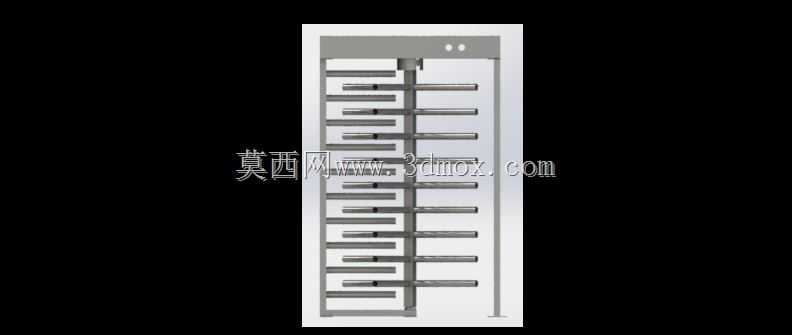

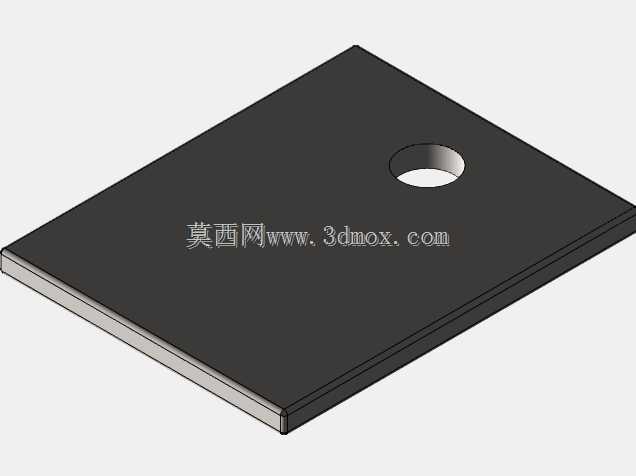

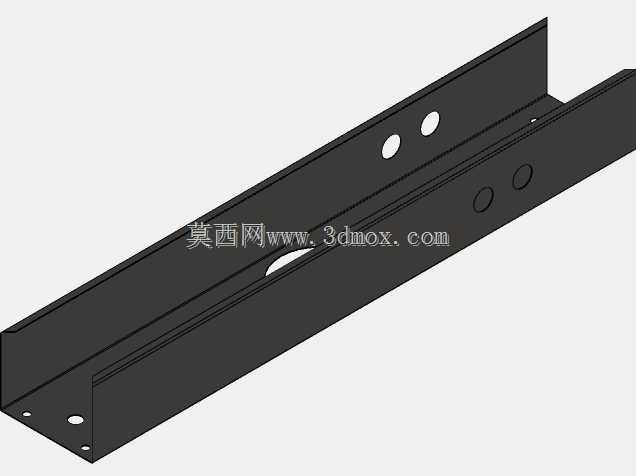

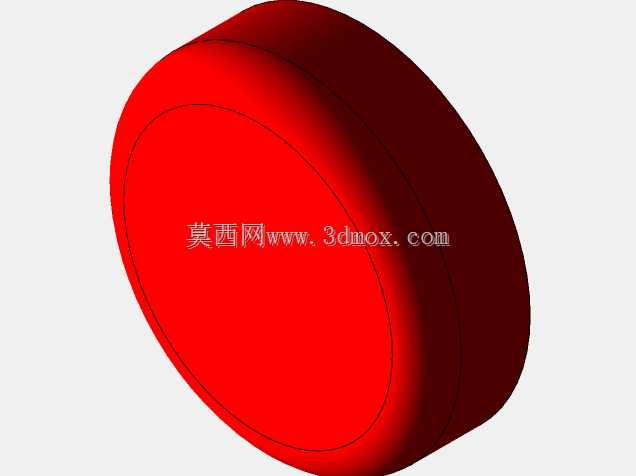

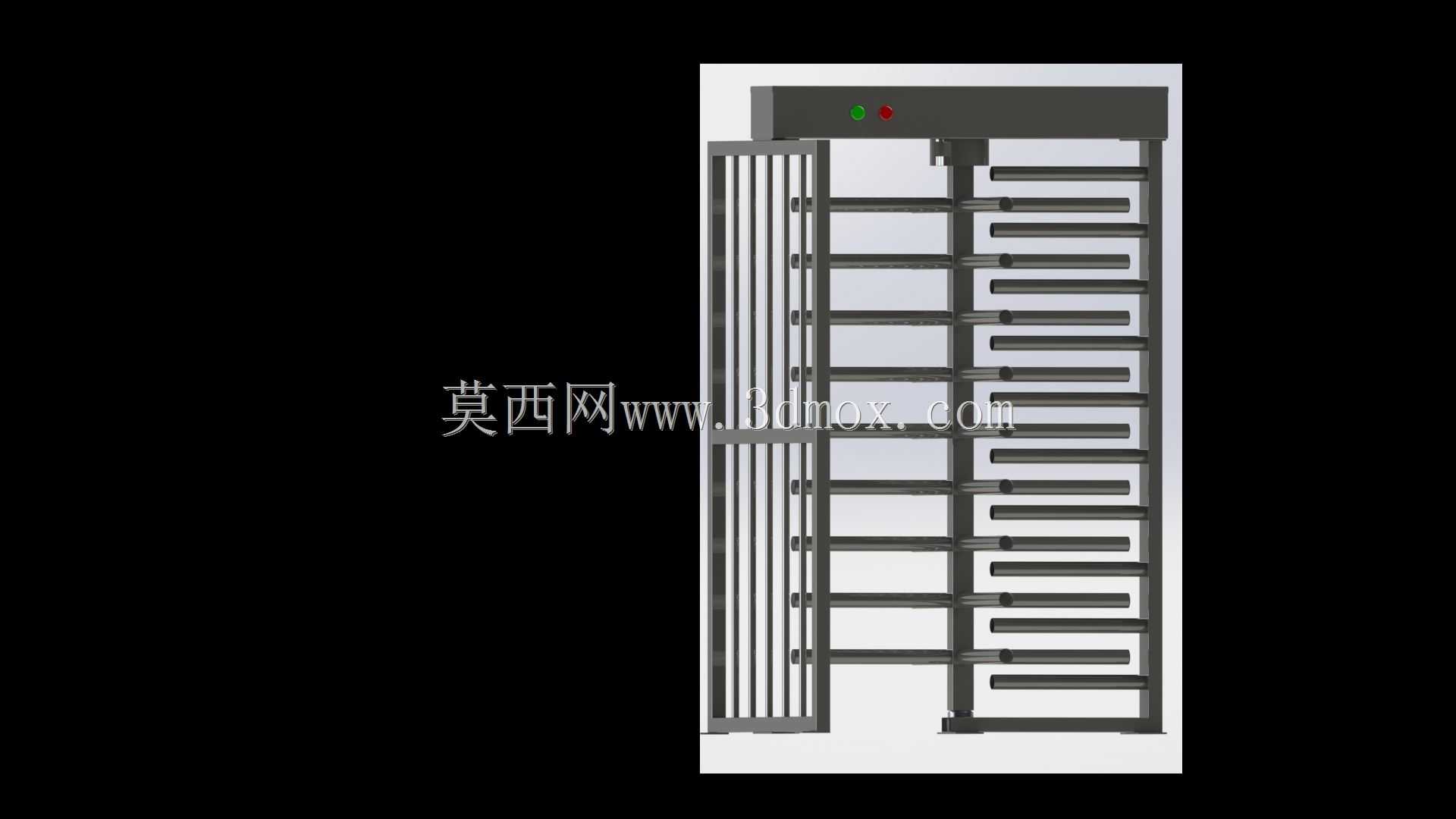

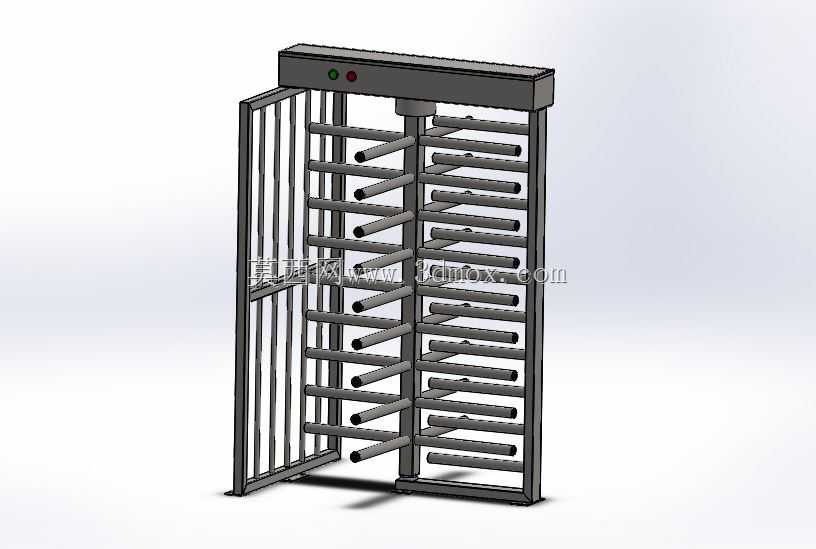

这类全高旋转栅门多部署在封闭管理园区、车站单向出口、监区管控通道、工地实名制出入口这类需要严格管控人员进出权限、杜绝尾随翻越的场景，相比摆闸、翼闸这类半高通道设备，全高结构从物理层面封堵了人员钻爬、翻越的空隙，能实现单人单次授权通行的管控逻辑，避免无权限人员尾随闯入。从结构设计逻辑来看，设备整体采用框架式方通焊接主体，顶部集成电控驱动与状态指示模块，中部的旋转栅架采用多组横向拦阻杆呈十字交叉排布，每90度为一个通行卡位空间，单次授权后栅架仅允许旋转90度，刚好容纳一名人员通过后自动锁止，从机械结构上避免一次授权多人通行的问题。设计时需要重点考虑安装边界的尺寸适配，设备整体高度通常覆盖成年男性身高上限，安装位置需要预留足够的旋转半径，避免栅架转动时与周边墙体、护栏发生干涉，底部固定需要与地面做膨胀螺栓刚性连接，承受人员推挤、栅架转动带来的侧向载荷，避免长期使用后框架倾斜卡滞。栅门的侧边设置固定护栏段，与旋转栅架的间隙控制在安全范围内，防止人员肢体被转动的栅杆夹伤，顶部的状态指示灯可以直观反馈设备当前的通行授权状态，给通行人员明确的操作提示。在实际使用中，这类设备可以兼容刷卡、人脸识别、身份证核验等多种权限核验模块，结构上预留了电控元件的安装走线空间，框架内部的走线全部隐藏在方通腔体内部，避免外露线路被人为破坏，同时户外部署的场景下，框架焊接处做满焊防锈处理，表面喷涂户外塑层，耐受雨水、温差带来的腐蚀老化。旋转主轴处采用推力轴承承载径向与轴向载荷，降低转动阻力，减少长期使用后的磨损旷量，锁止机构采用电磁插销结构，接收到授权信号后快速解锁，栅架转动到位后自动插紧锁止，避免非授权转动，设备的固定侧栏与旋转栅架的对位精度需要在安装时反复校准，保证转动过程中无卡滞、无异响，拦阻杆的排布间距经过反复验证，既不会因为间隙过大留下钻爬空间，也不会因为间隙过小夹带到通行人员的衣物、随身物品。
