带安装耳的压电式蜂鸣指示器结构

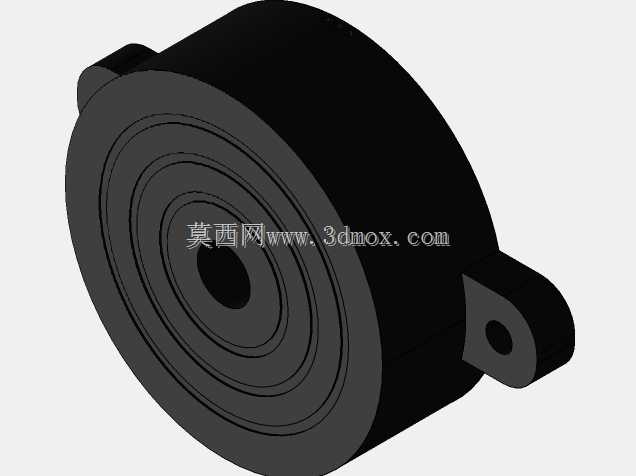

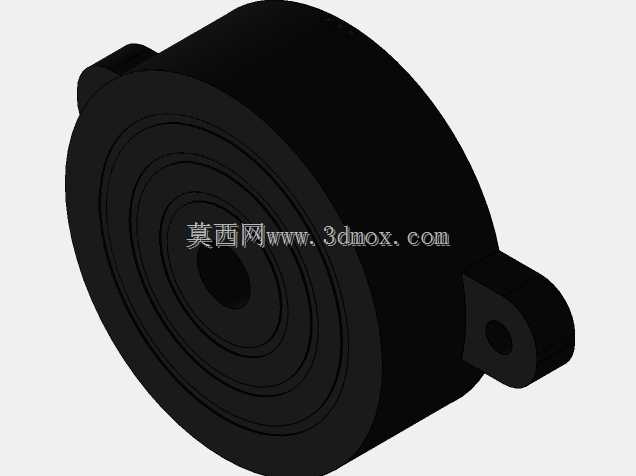

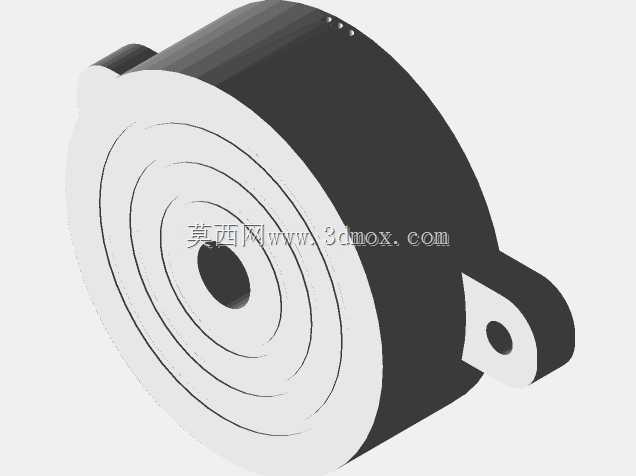

在工业控制机柜、电力监测终端、小型自动化设备的面板布局里，这类带侧装固定耳的压电蜂鸣指示器，是故障提示、状态告警环节最常用的发声元件，不需要搭配额外的功放电路，靠压电陶瓷片的逆压电效应就能输出足够穿透力的提示音，比同尺寸的电磁式蜂鸣器功耗低三成以上，很适合用在电池供电的便携检测设备、户外采集终端这类对功耗敏感的场景里。做结构设计的时候，首先要卡准安装边界：主体是圆盘式腔体结构，发声面做了多圈同心的导声槽，既可以强化特定频段的声音指向性，也能避免腔体共振带来的杂音；两侧伸出的带孔安装耳，是给面板螺丝固定预留的结构，安装耳的孔位做了沉台设计，锁紧M3规格的盘头螺丝时，螺丝头不会突出安装面，不会和面板外侧的贴膜、标识牌产生干涉。设计腔体壁厚的时候要兼顾刚性和发声效率，壁厚过薄会导致高频段声音发飘，告警辨识度下降，壁厚过厚又会压制压电片的振动幅度，降低整体发声响度，实际建模时要把压电陶瓷片的安装槽、驱动引脚的出线空间都预留到位，腔体合缝处做0.1mm的止口定位，避免组装后出现缝隙漏音的问题。这类器件的安装场景很杂，有的装在设备内部的PCB板上靠卡扣固定，有的装在设备面板外侧靠螺母锁紧，这个结构的安装耳和主体是一体化成型的，不需要额外搭配固定支架，能减少装配环节的零件数量，在做整机BOM统计的时候也能减少物料编码数量。发声面的中心开孔是平衡腔体内外气压的结构，不能做封堵设计，建模的时候要注意这个孔的位置不能和PCB上的元件、面板上的其他开孔对齐，避免灰尘、水汽顺着孔直接进入腔体内部，影响压电陶瓷片的使用寿命。在做设备选型匹配的时候，要注意这个结构的整体厚度，装在薄面板设备上时，主体后侧不能顶到PCB上的 tall 元件，预留至少2mm的安全间隙，避免组装时压伤器件引脚；安装耳的位置要和面板上的其他操作件、指示灯保持至少5mm的间距，方便打螺丝的时候螺丝刀有足够的操作空间，不会刮花周边的面板标识。
