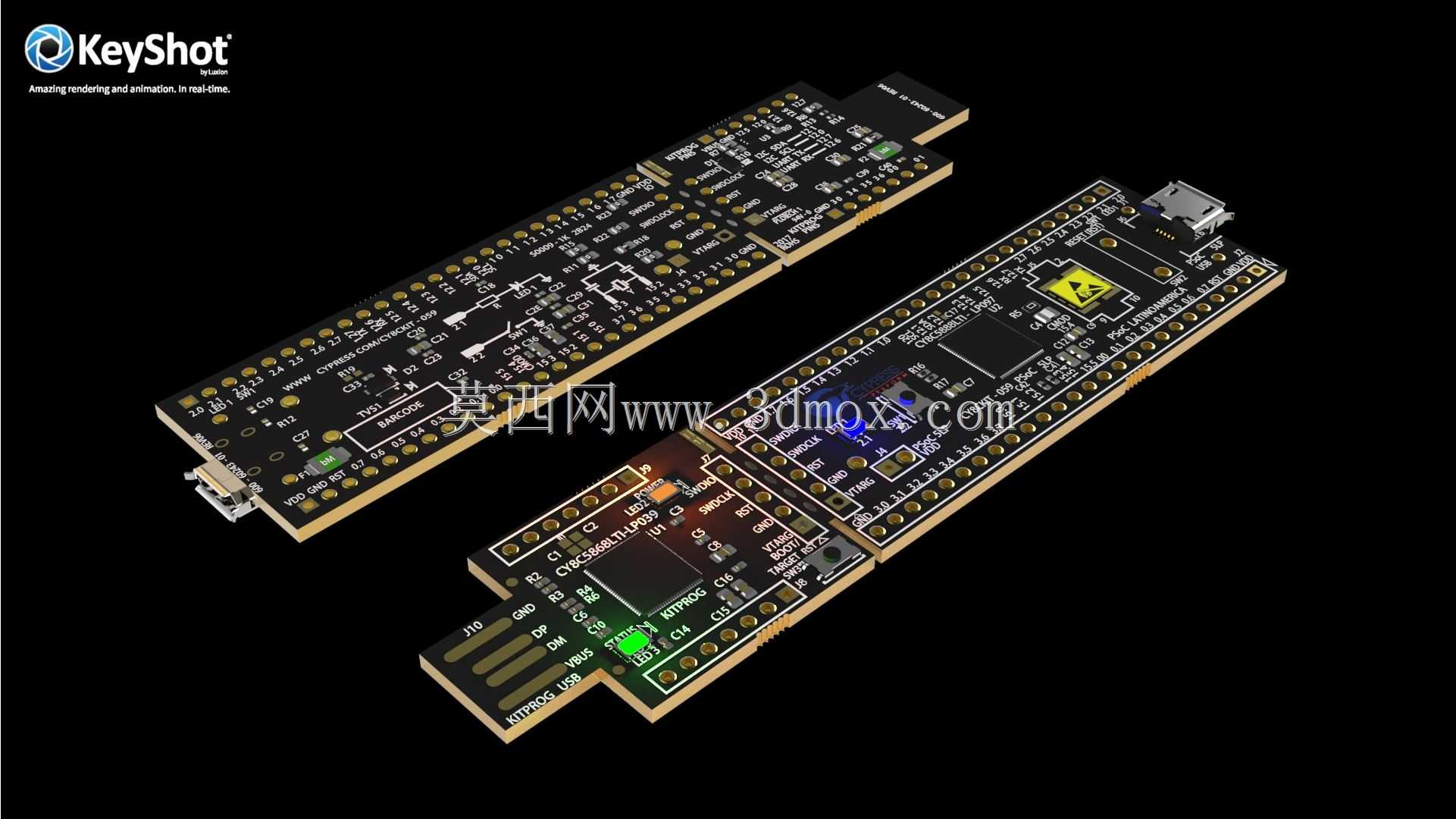

PSoC5LP可编程片上系统原型开发板

这款原型开发套件面向嵌入式控制方案的前期验证场景，可直接搭载到各类工业控制样机、小型智能硬件、教学实验平台中完成功能预研，无需额外搭建核心最小系统，能大幅缩短前期电路验证的周期。板载核心采用32位Arm Cortex-M3内核，搭配DMA控制器与数字滤波器处理器，最高运行主频可达80MHz，可满足多数中低速信号采集、逻辑控制、小型驱动类场景的算力需求，超低功耗的设计特性也适配电池供电的便携类嵌入式设备开发需求。

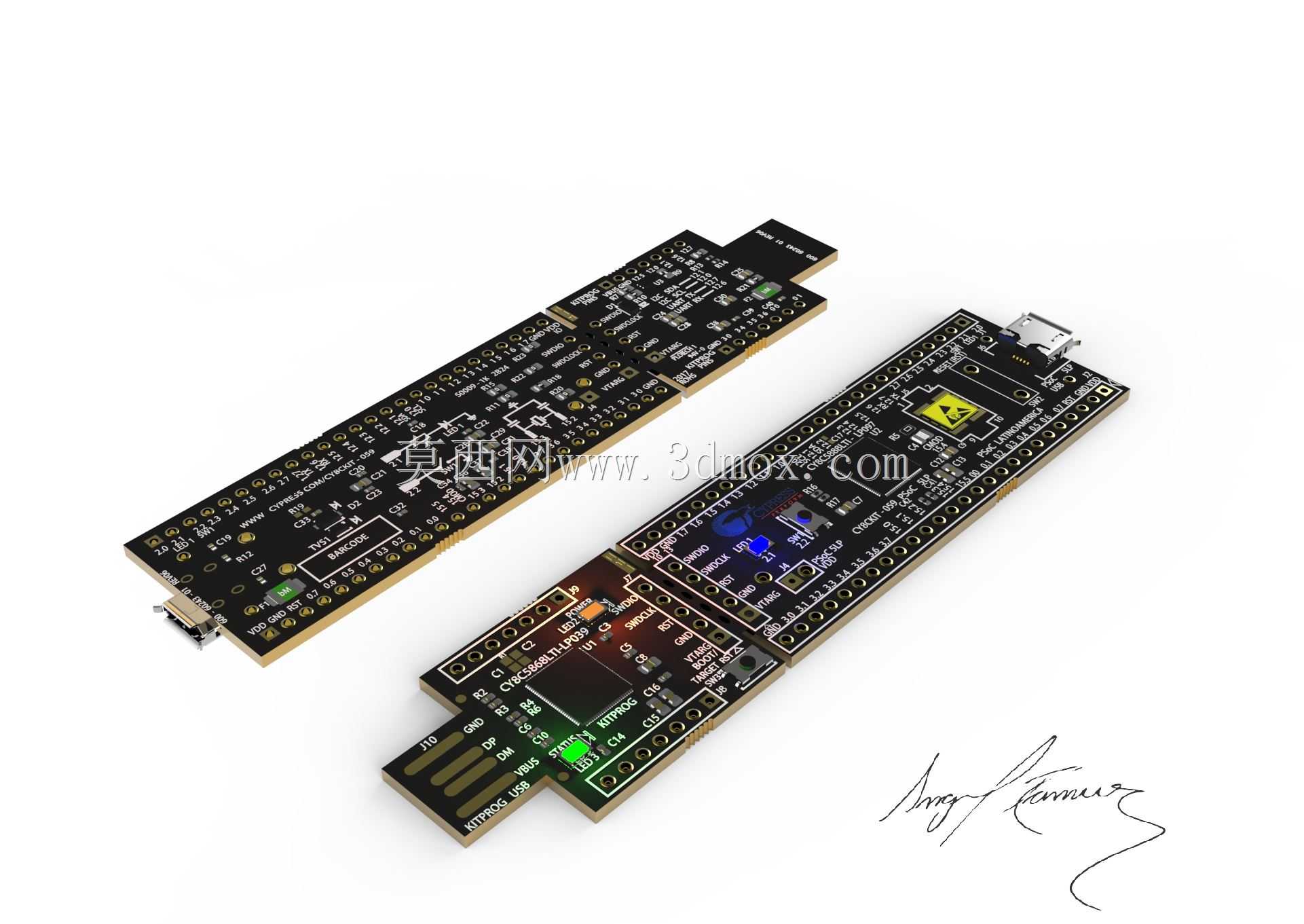

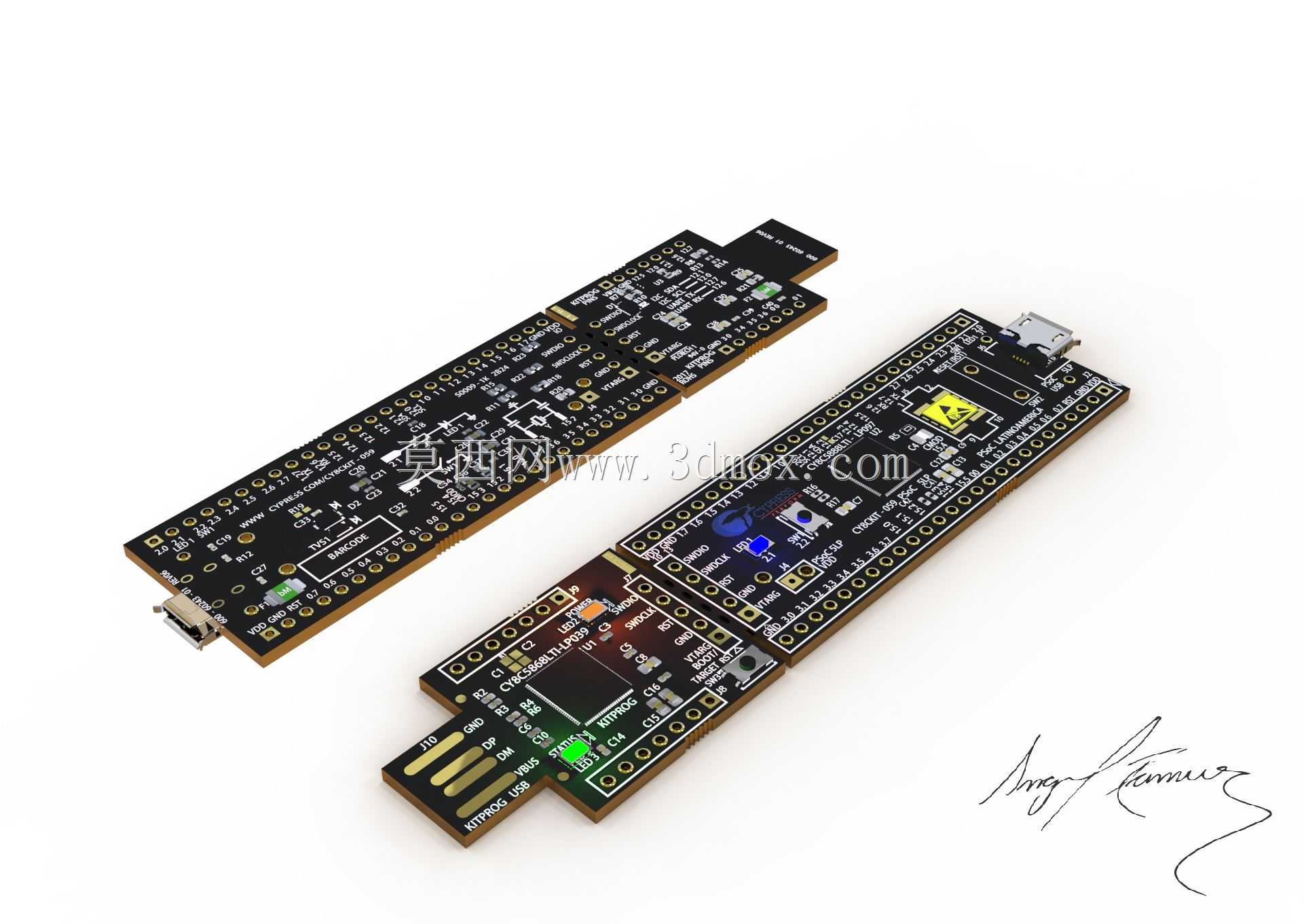

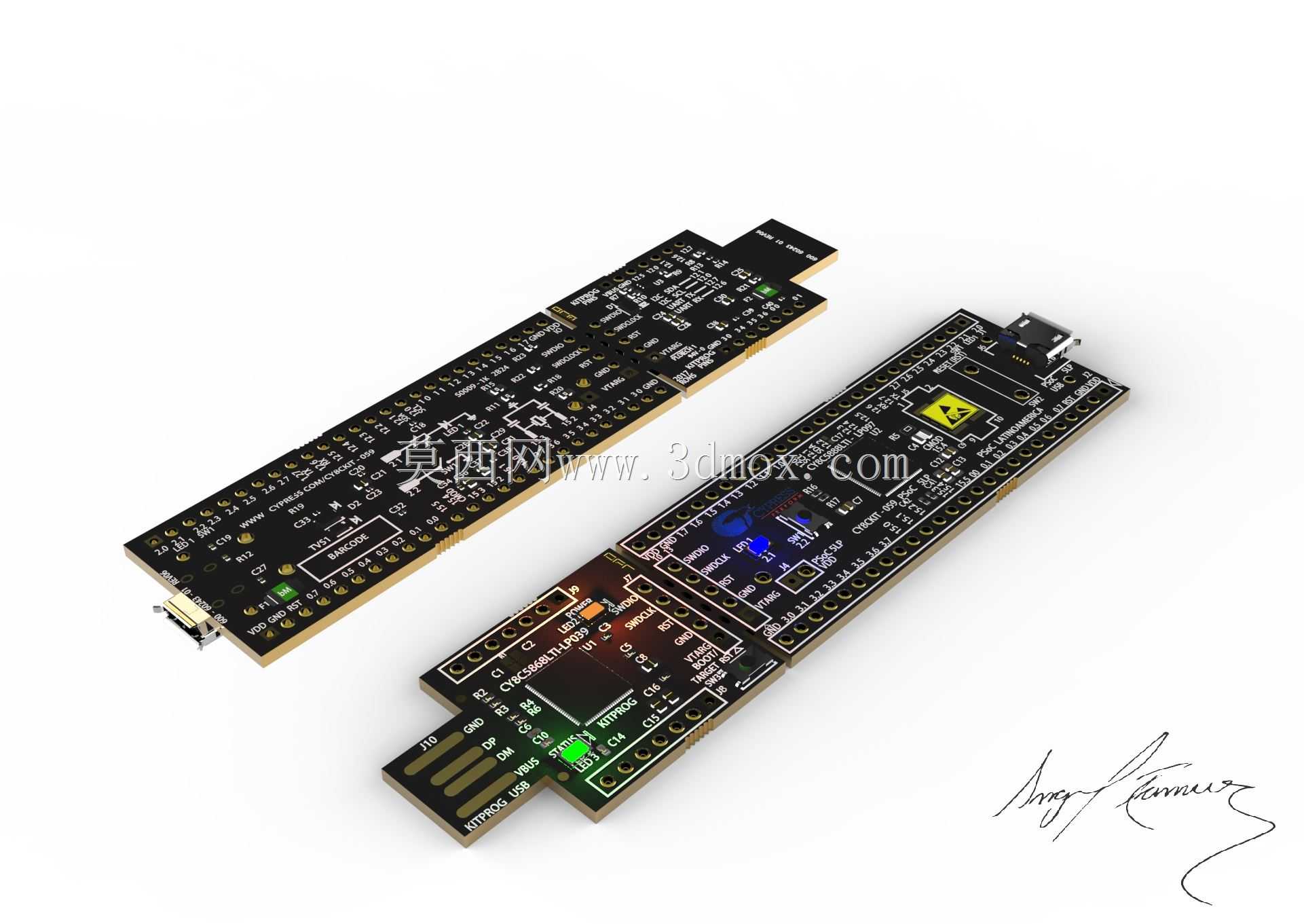

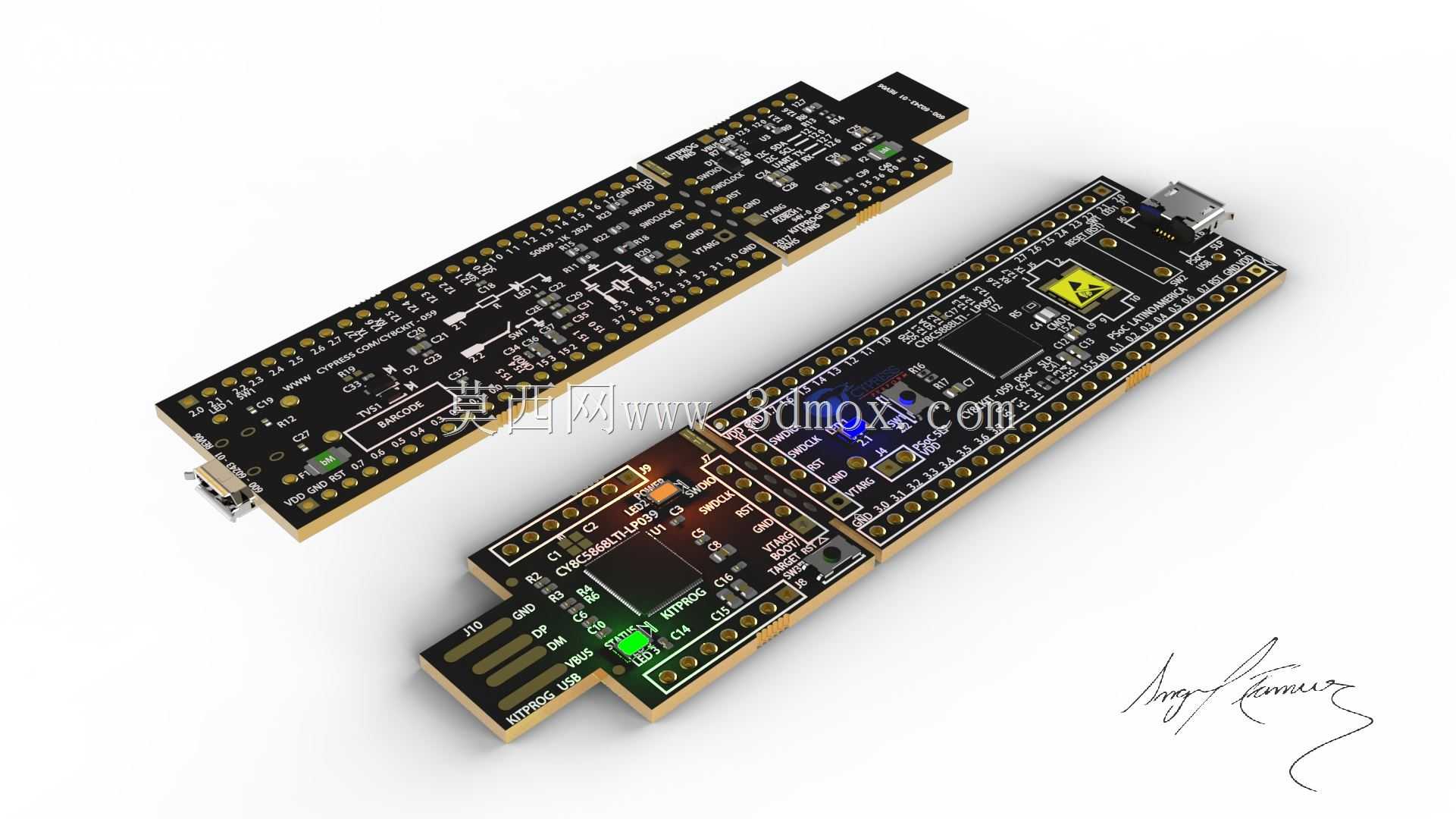

设计阶段充分考虑了原型开发的灵活扩展需求，板上引出了全部可配置的IO引脚，单颗核心可集成多达百路数字与模拟外围功能，开发者可根据项目需求自由配置引脚功能，无需额外搭建大量外围分立电路，就能实现模拟信号采集、数字逻辑输出、通讯接口扩展等常用功能，从硬件层面减少了原型阶段的飞线、额外搭板工作量。板卡采用叠层对接的结构设计，核心板与扩展板通过板对板接口连接，既保证了核心模块的通用性，也能通过更换不同功能的扩展板适配不同的验证场景，安装时核心板与扩展板对齐插紧即可，无需额外焊接固定。

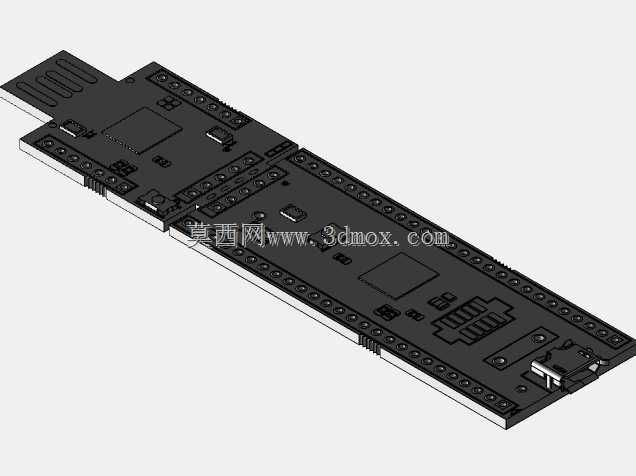

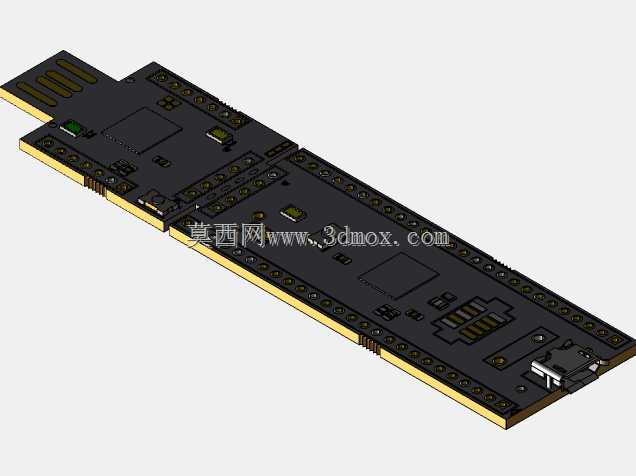

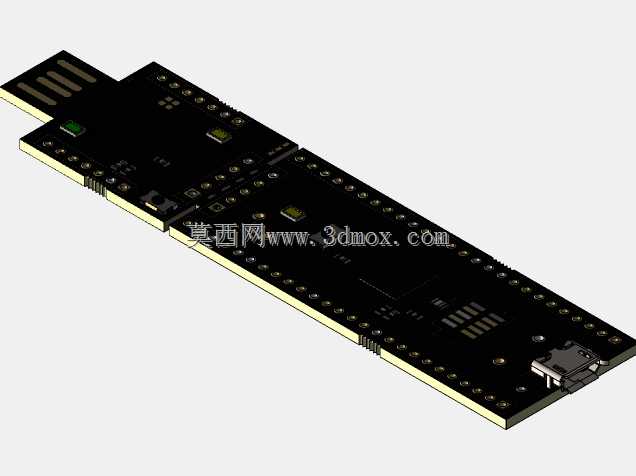

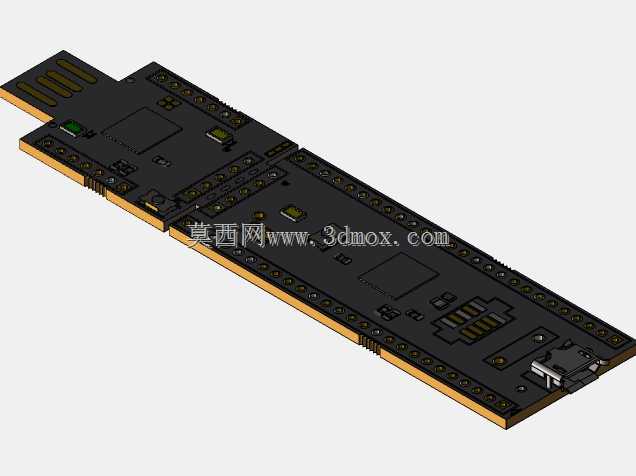

外形设计采用标准长条形板卡轮廓，两侧排针引脚间距符合通用面包板与洞洞板的安装孔距，可直接插装在标准面包板上完成快速搭建，板卡边缘预留了固定安装孔位，可通过M2螺丝固定在定制的原型外壳或安装支架上，安装边界需注意预留出USB接口、调试接口的插拔空间，避免周边结构件干涉调试接线。板上集成了USB通讯接口、调试指示灯、复位按键等常用交互部件，开发过程中可直接通过USB接口完成供电、程序下载与串口通讯，无需额外配置专用下载器，板载的状态指示灯可直观反馈电源、运行、通讯状态，方便开发阶段快速排查硬件连接问题。

电路布局上将电源处理模块、核心处理模块、接口扩展模块做了分区排布，减少了模拟信号与数字信号之间的串扰，可配置的模拟外围电路支持多量程信号采集，无需额外外接信号调理电路就能完成多数传感器信号的直接接入，可编程数字资源可自由配置为PWM输出、脉冲计数、SPI/I2C/UART等常用通讯接口，适配不同类型的外围器件接入需求。这类原型套件的核心价值在于降低嵌入式方案的前期验证门槛，开发者可将精力集中在功能逻辑开发上，无需耗费过多时间在最小系统电路设计、焊接调试上，同时可配置的片上资源也能灵活适配不同行业的小型控制需求，从工业小型传感器节点、教学实验装置到消费类智能硬件的原型验证都可适用。
