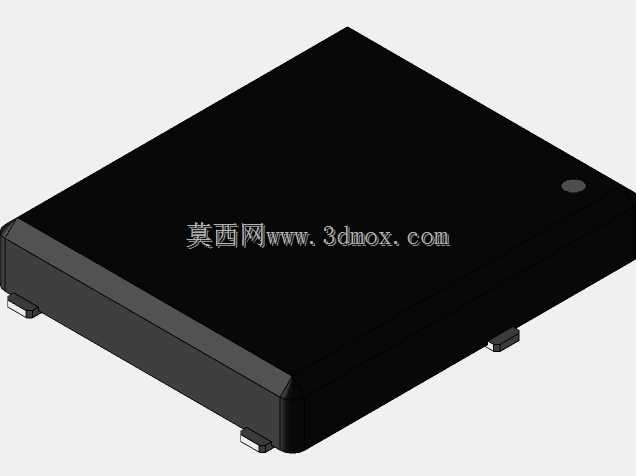

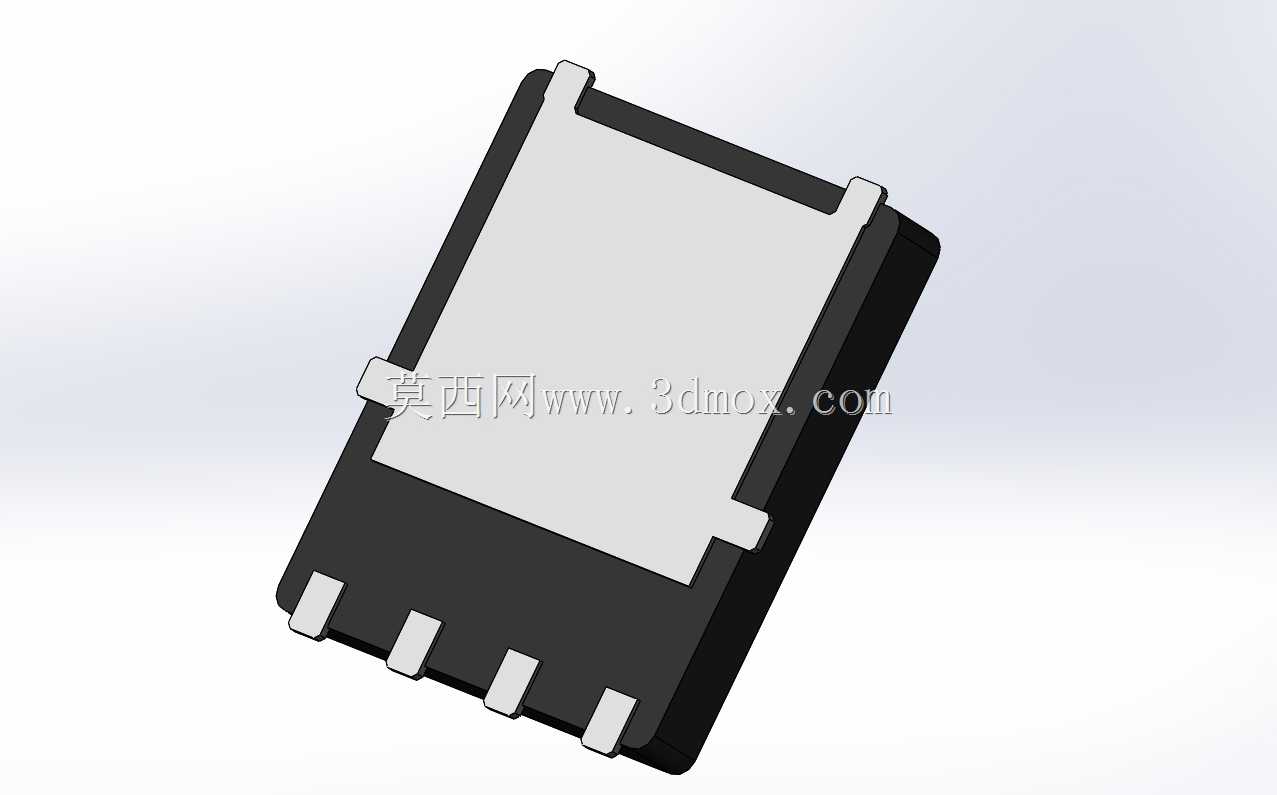

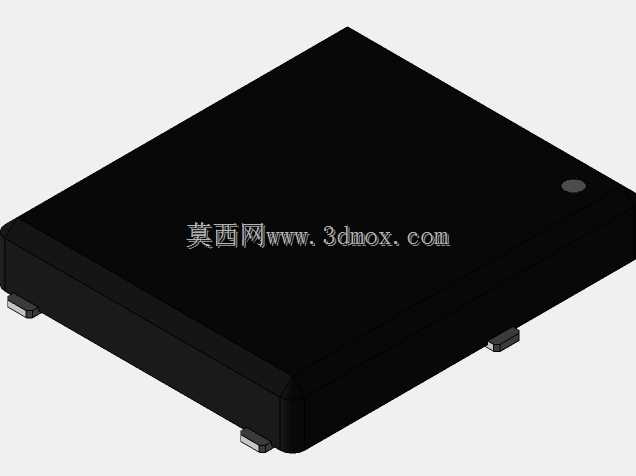

DFN5x6封装SO-8FL场效应管结构模型

在高密度电源管理、工业驱动板卡的PCB布局工作中，表面贴装功率器件的占位精度直接决定整板的布线效率与散热可靠性，这款SO-8FL封装的场效应管模型，还原了DFN5x6规格功率MOS管的真实外形与安装特征，可直接用于PCB结构干涉检查、整机装配仿真环节。不同于常规插件式功率器件，该封装采用无引脚外露焊盘设计，底部大面积散热焊盘直接与PCB铜箔接触，导通热阻远高于传统带引脚封装，在大电流负载工况下能快速将管芯热量传导至板卡散热层，适合用于开关电源次级整流、电机驱动桥臂、电池保护板功率回路等对散热与占位要求严苛的场景。从设计还原角度看，模型严格遵循DFN5x6的安装边界要求，本体长宽尺寸控制在5mm与6mm的标称公差范围内，本体侧面的引脚凸台位置、高度完全匹配量产器件的实物尺寸，每一个侧边信号引脚的宽度、间距都对应实际焊盘的设计规范，不会出现仿真时引脚与丝印错位、焊盘干涉的问题。建模过程中特意区分了本体塑封区域与金属导电区域的结构差异，塑封部分的边角做了符合实际注塑工艺的微小倒角处理，金属引脚与散热焊盘的厚度按照行业通用的引线框架厚度还原，在做整机装配仿真时，能准确模拟器件贴装后的实际高度，避免后续结构件与板卡器件发生空间冲突。在实际工程应用中，这类封装的MOS管常被布置在板卡的功率回路核心区域，周边往往搭配电解电容、功率电感等高度较高的器件，精准的三维模型能帮助结构工程师在设计阶段就完成器件间距校验，不需要等样板打样后再调整器件位置，大幅缩短硬件开发的迭代周期。同时模型还原了器件顶部的平整塑封面特征，在需要做绝缘垫片贴合、导热垫布置的设计场景中，可直接基于该模型计算导热材料的压缩量与覆盖面积，保证散热设计的冗余量符合整机温升要求。对于需要做设备整机热仿真的场景，该模型的分区结构也能直接赋予不同材料的热属性参数，不需要额外拆分模型结构，提升仿真前处理的工作效率。
