Hitec HSB-9381舵机结构设计

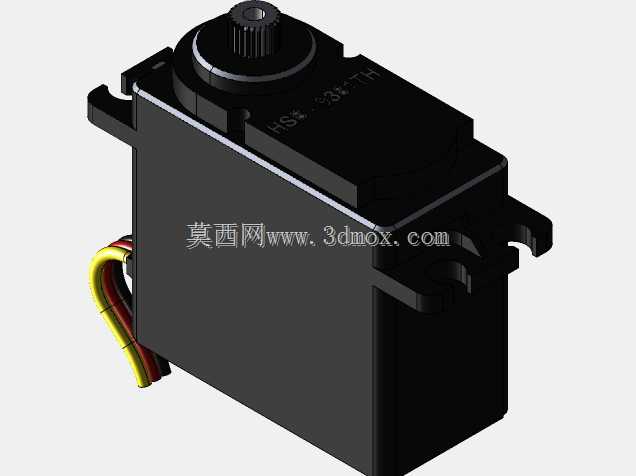

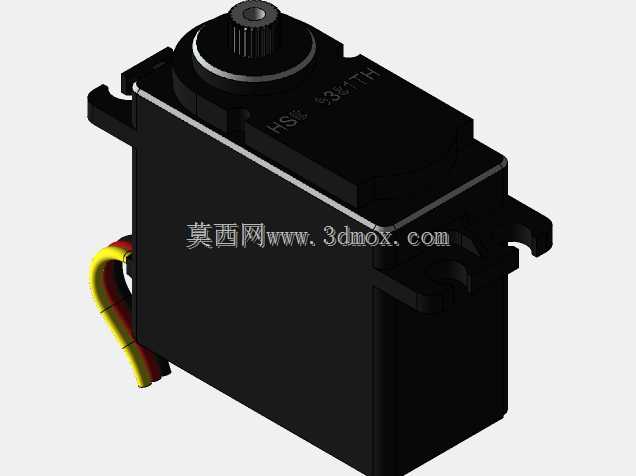

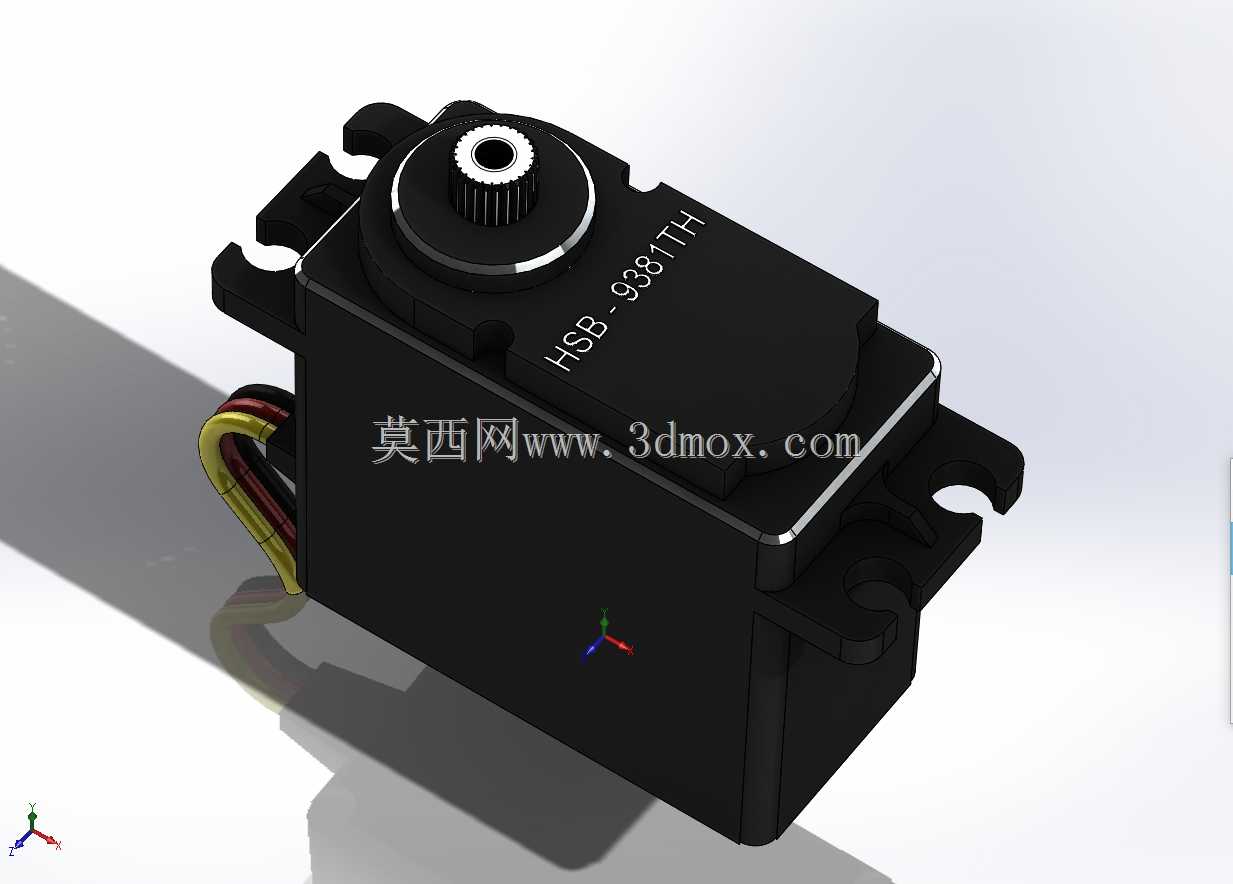

这款舵机作为遥控模型领域常用的角度执行元件，常被应用在航模舵面控制、车模转向机构、小型机器人关节驱动等场景中，能够根据控制信号输出指定角度的扭矩，带动负载完成精准的角度偏转动作。从结构设计来看，主体采用方正的壳体造型，壳体两侧预留了带安装孔的凸耳结构，安装时可通过螺丝直接穿过凸耳孔位固定在安装基座上，凸耳的开孔间距、孔径都匹配行业通用的安装尺寸，不需要额外做转接件就能适配多数常规安装位。顶部的输出轴采用标准花键结构，这类花键齿形和市面上通用的舵机摇臂完全兼容，不管是塑料摇臂还是金属加强摇臂都能直接装配，花键的齿距、齿深都做了标准化设计，装配后不会出现滑齿、旷量过大的问题，能保证扭矩传递的可靠性。出线端从壳体侧部引出多芯信号与动力线，线缆长度满足常规布线需求，出线位置做了应力释放结构，避免反复弯折后线缆内部线芯断裂。设计过程中优先考虑了安装边界的兼容性，壳体的长宽高尺寸控制在常规大扭矩舵机的通用尺寸区间内，替换同规格旧舵机时不需要修改原有安装位的结构，顶部输出轴的中心高度也和通用规格保持一致，更换后摇臂的转动平面不会出现偏移，不需要重新调整连杆长度。壳体表面做了平整化处理，没有多余的凸起结构，在紧凑安装空间内不会和周边结构产生干涉，输出轴的转动范围覆盖常用的正负偏转角度，能够满足多数场景下的行程需求。内部结构的布局充分利用了壳体内腔空间，驱动电路、减速齿轮组、动力电机的排布紧凑合理，既保证了足够的扭矩输出能力，也控制了整体的体积与重量，适合对安装空间、自重有严格要求的模型类应用场景。输出轴顶端的限位结构能避免摇臂装配时过度下压，防止轴承受额外的轴向力，延长使用寿命。
