教学用H桥电机驱动控制板结构设计

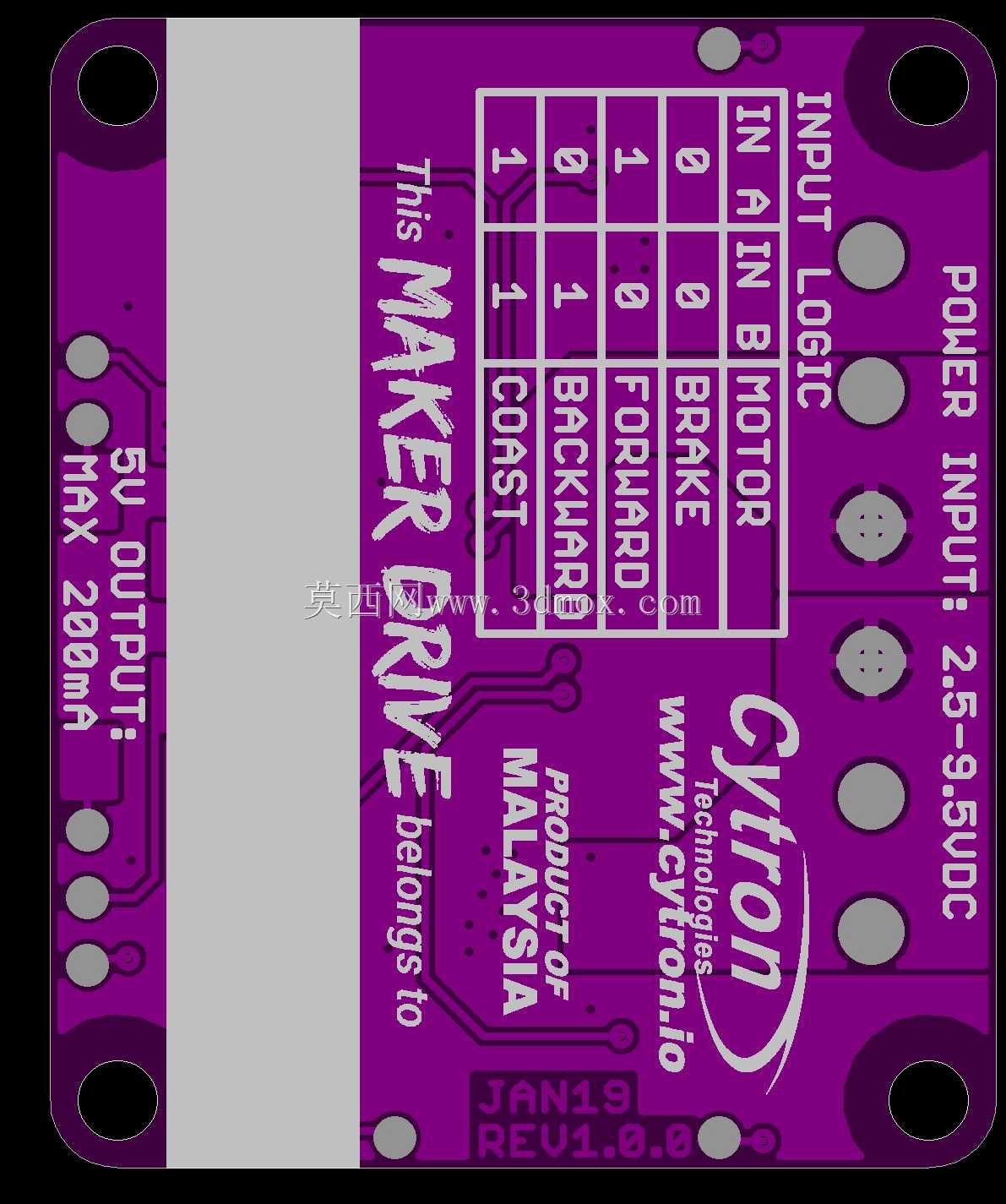

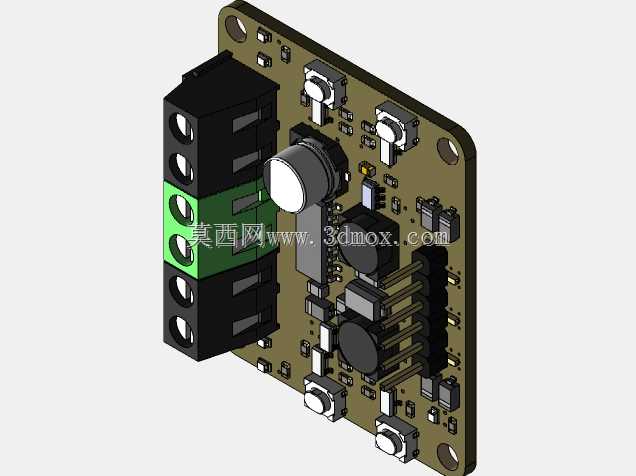

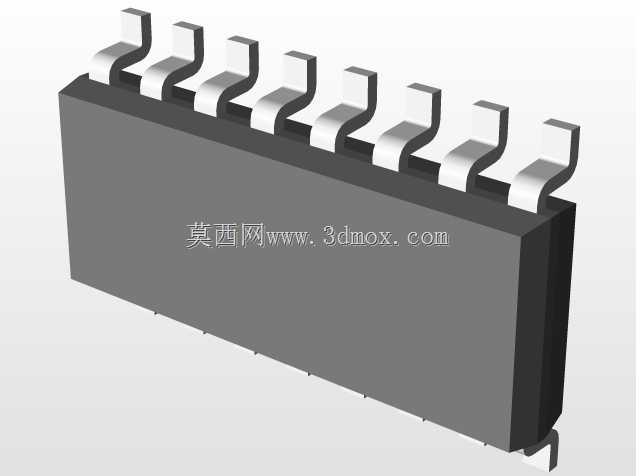

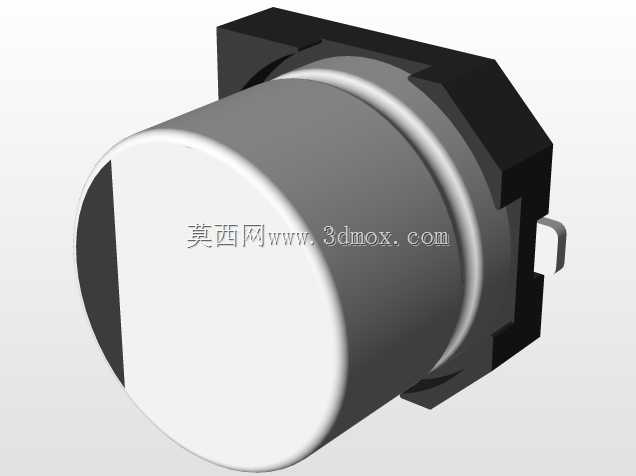

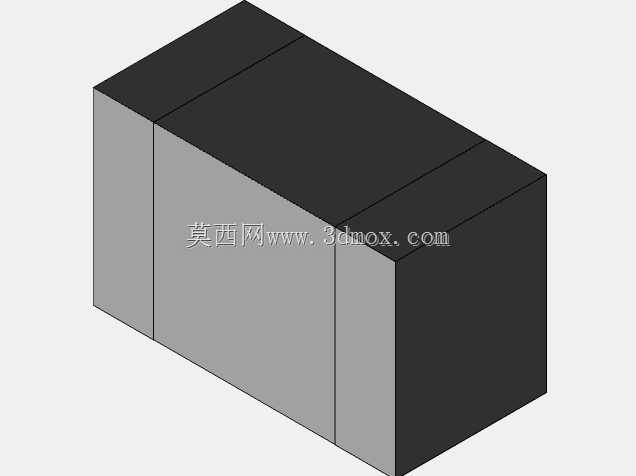

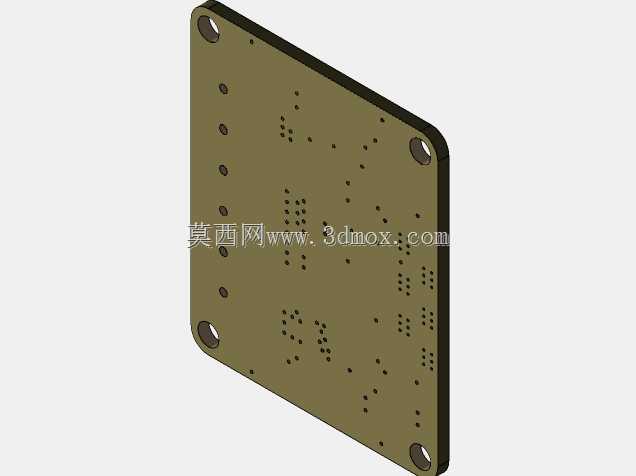

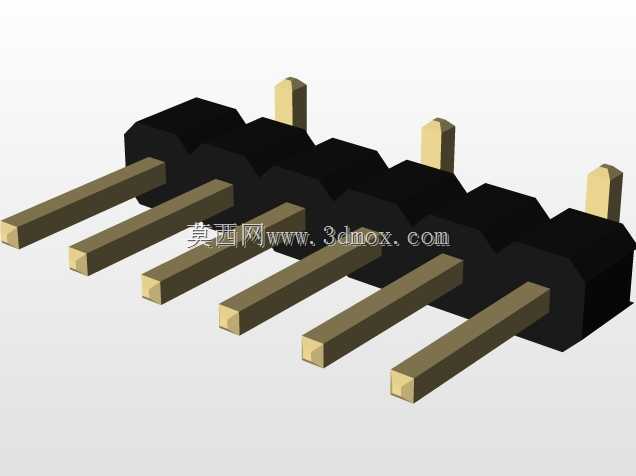

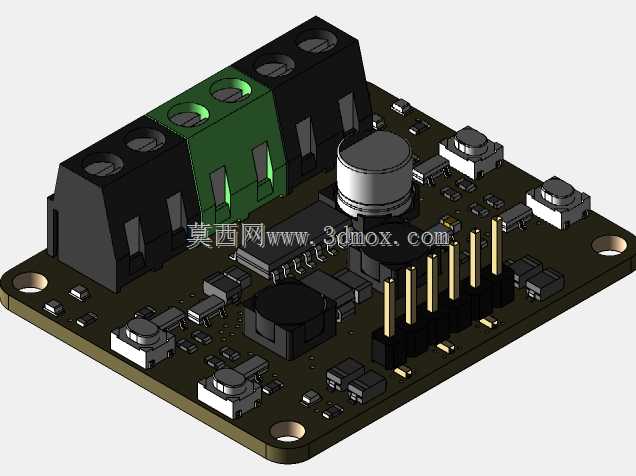

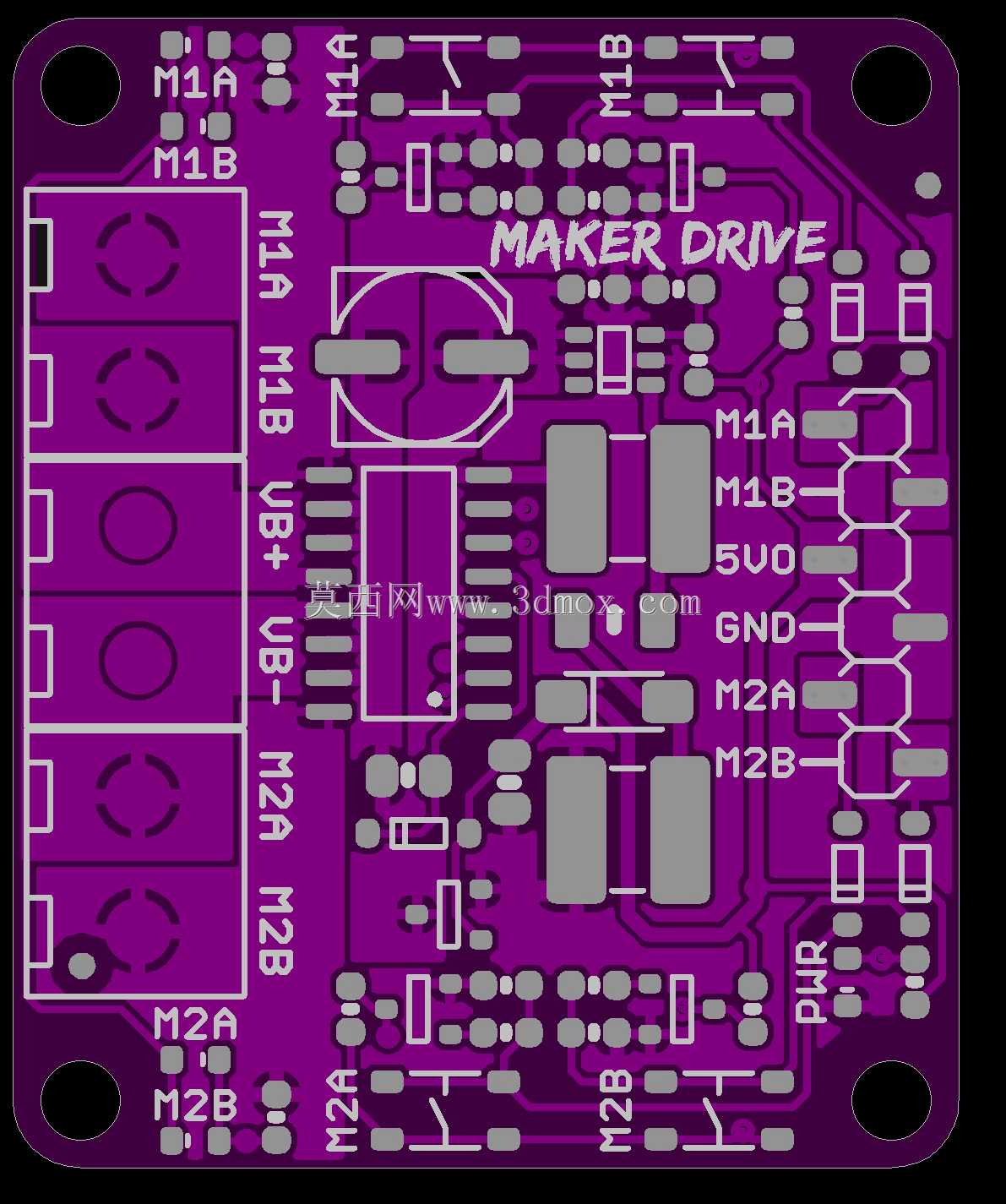

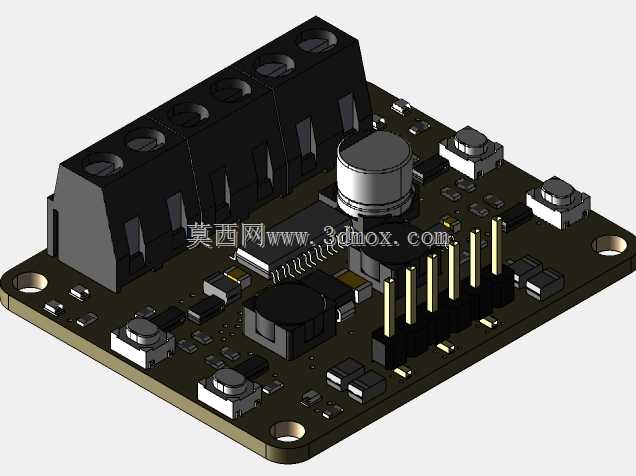

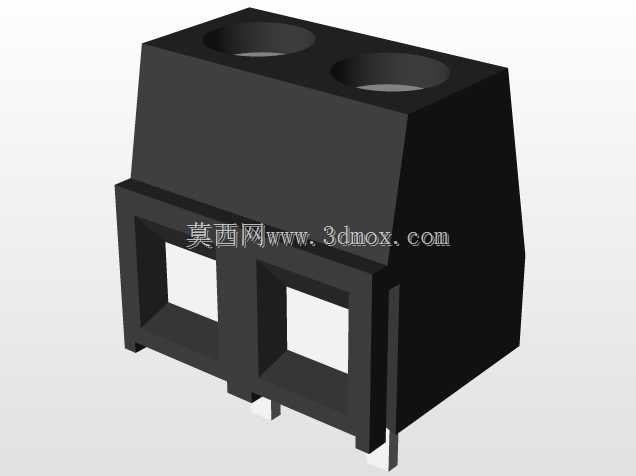

这款电机驱动控制板的结构设计围绕教学场景的实操需求展开，整体采用矩形PCB作为承载基体，板载元件布局充分考虑新手接线的容错性与操作安全性。从实际应用场景来看，该驱动板主要面向入门级机器人教学、小型创客项目的直流电机控制场景，可直接驱动小功率直流电机完成正反转、调速等基础动作，适配中小学科创课程、高校工程实践入门实训的使用需求，能让初学者快速理解H桥驱动的电路逻辑与接线方式。在功能特性层面，板载集成了短路保护与反极性保护电路，可避免新手接线时电源反接、输出端短路造成的元件烧毁问题，降低实训过程中的硬件损耗；接线端子采用大电流绿色栅栏式端子与黑色接线端子组合，分别对应电源输入、电机输出的大电流通路，端子间距符合安规要求，接线时无需额外处理线鼻子，裸线拧紧即可完成可靠连接，适配教学场景下快速拆装、反复接线的使用特点。设计思路上，元件排布遵循功率回路与信号回路分离的原则，大电容、功率管等发热元件布置在板边区域，预留足够的散热空间，信号排针统一布置在板侧边缘，与主控板的连接可通过直插排针完成，无需额外飞线；板角预留的安装孔位符合通用创客硬件的安装孔距标准，可直接固定在亚克力支架、铝型材框架或者机器人底盘上，安装边界清晰，不会与周边的传感器、主控板产生结构干涉。板载的电解电容、贴片电阻、功率MOS管等元件的高度经过统一管控，最高元件高度不超过接线端子的顶部高度，叠层安装时不会出现顶碰问题，整体结构紧凑，在有限的板面积内整合了驱动、保护、接线的全部功能，既满足教学场景下的功能演示需求，也兼顾了实际小型项目中的安装使用可靠性，学生在完成接线学习后，也可直接将该驱动板用到自己的小型移动机器人、智能小车项目中，无需额外更换驱动硬件。
