薄型片状带引线传感元件结构设计

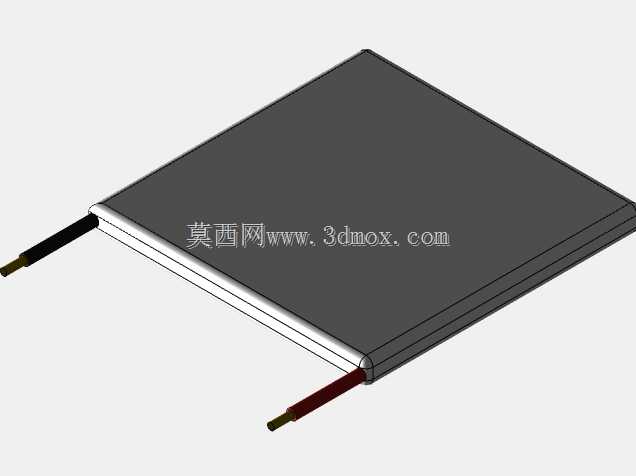

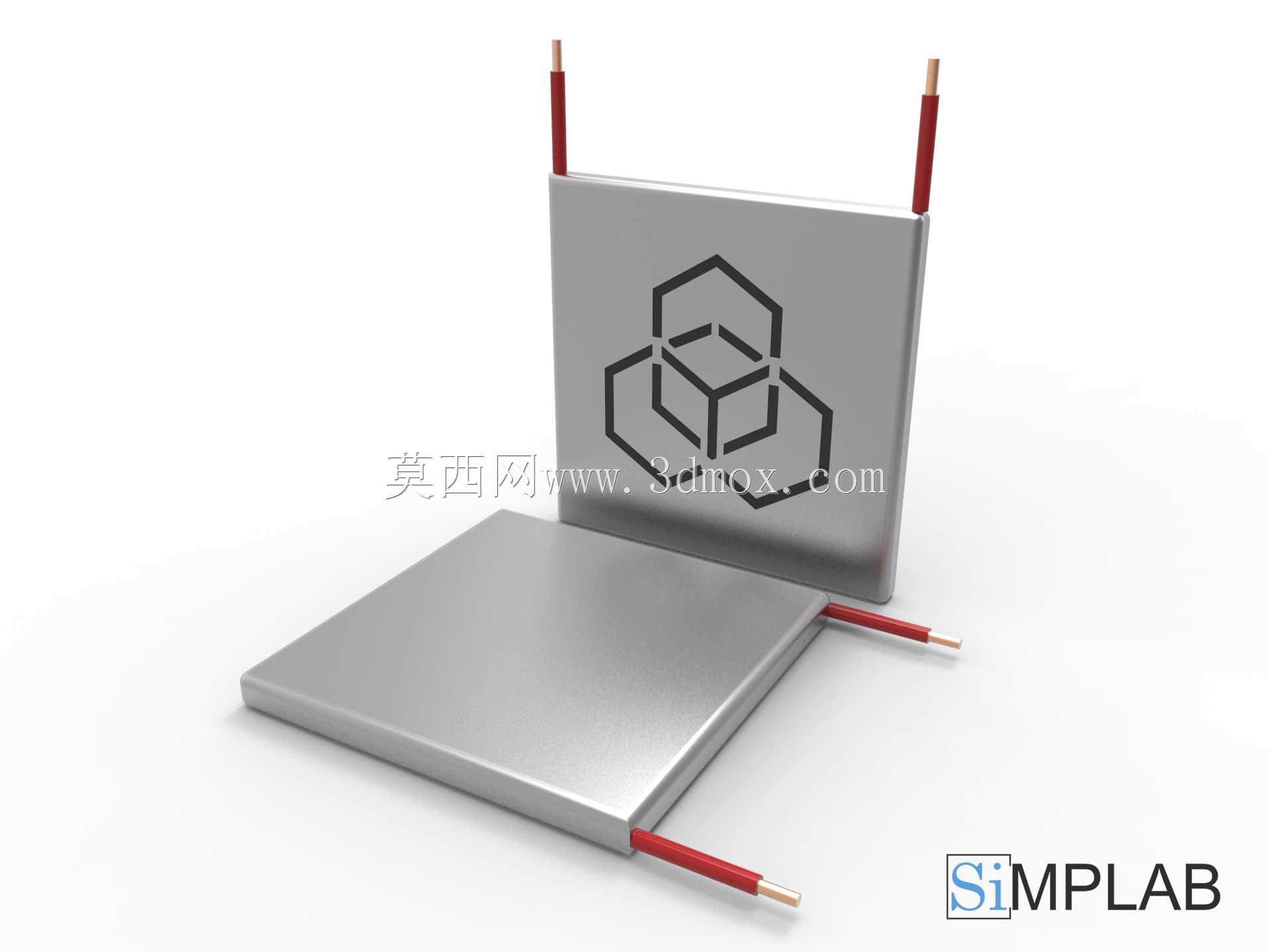

这类薄型片状带引线的传感元件，目前在消费电子内部空间排布、小型工业检测终端集成、可穿戴设备信号采集模块中应用十分广泛，区别于传统柱式、方块式封装的传感元件，其扁平化的结构设计能够最大程度压缩设备内部的Z向安装空间，适配当下终端产品轻薄化的设计趋势。从结构设计逻辑来看，元件主体采用金属屏蔽壳体封装，一方面能够隔绝外部电路的电磁杂波干扰，保障内部敏感芯体的信号采集精度，另一方面硬质金属外壳可以为内部脆弱的传感芯体提供物理防护，避免组装过程中挤压、磕碰造成芯体损伤。伸出的带绝缘层引线采用红塑外皮包覆，端部预留裸露的焊盘段，适配波峰焊、手工焊等多种电路板焊接工艺，引线的出线位置分别设置在壳体侧边与端部，能够适配不同走线方向的电路板布局，减少组装过程中的引线弯折应力，降低引线根部断裂的失效风险。在安装边界设计上，元件的片状主体厚度控制在极小的公差范围内，壳体边缘做了微小的倒角处理，既可以避免组装时刮伤相邻的柔性电路板或绝缘隔膜，也能够在自动化贴装工序中顺利通过吸嘴拾取、视觉定位、贴装压合的全流程，不会出现卡料、定位偏移的问题。不同出线方向的两款同规格元件，可分别适配卧式贴装、立式贴装两种组装方案：当设备内部X-Y平面空间充裕但Z向空间紧张时，可选用卧式平贴的款式，直接将元件主体贴合在电路板屏蔽罩内侧；当设备内部平面空间局促但侧边有富余排布空间时，可选用立式安装的款式，将元件垂直固定在电路板边缘，充分利用设备内部的边角空间。壳体表面的标识区域做了哑光处理，能够直接激光刻印元件参数、批次信息，不会出现标识脱落、识别不清的问题，满足电子制造行业的追溯管理要求。在实际选型匹配过程中，结构工程师可根据设备内部的空间余量、走线方向、电磁屏蔽需求，灵活选择对应安装形式的元件，无需额外设计定制转接固定结构，能够有效缩短产品的研发迭代周期，降低组装环节的工艺复杂度。这类元件的结构设计充分平衡了防护性能、安装便利性与空间利用率，没有多余的冗余结构，每一处外形细节都对应实际组装与使用场景的需求，比如引线的长度预留了足够的焊盘操作余量，绝缘层的包覆长度刚好覆盖引线与壳体衔接的应力集中区，壳体的平面度控制在贴装工艺要求的公差范围内，确保贴装后不会出现虚焊、浮高的问题。
