OMCH品牌SN04-N感应式接近传感器结构建模

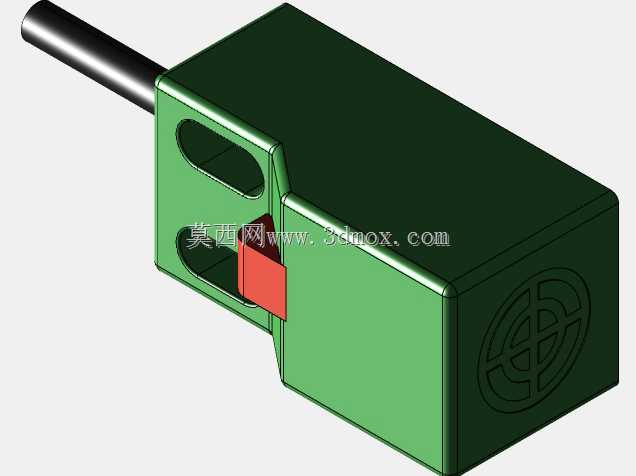

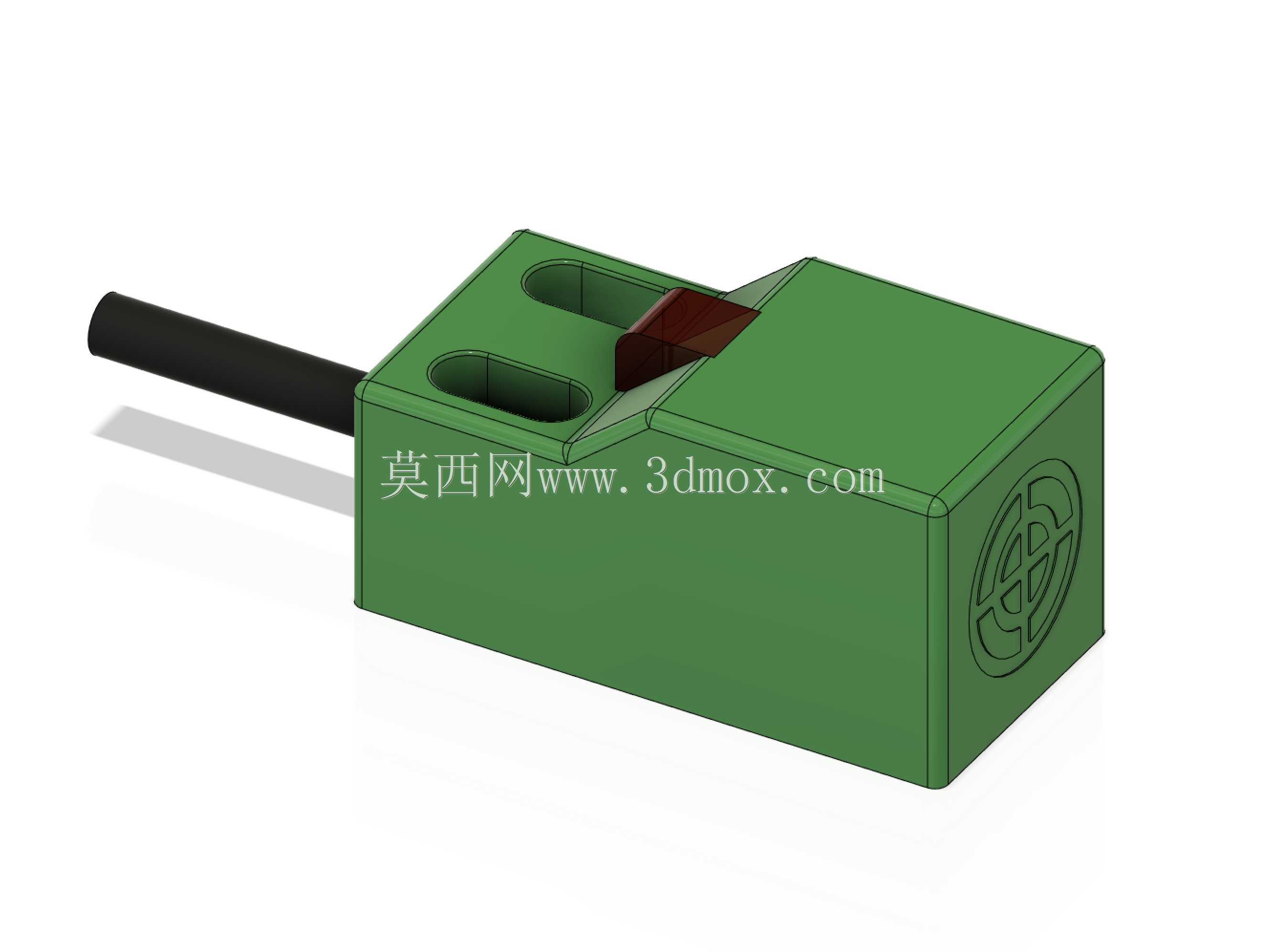

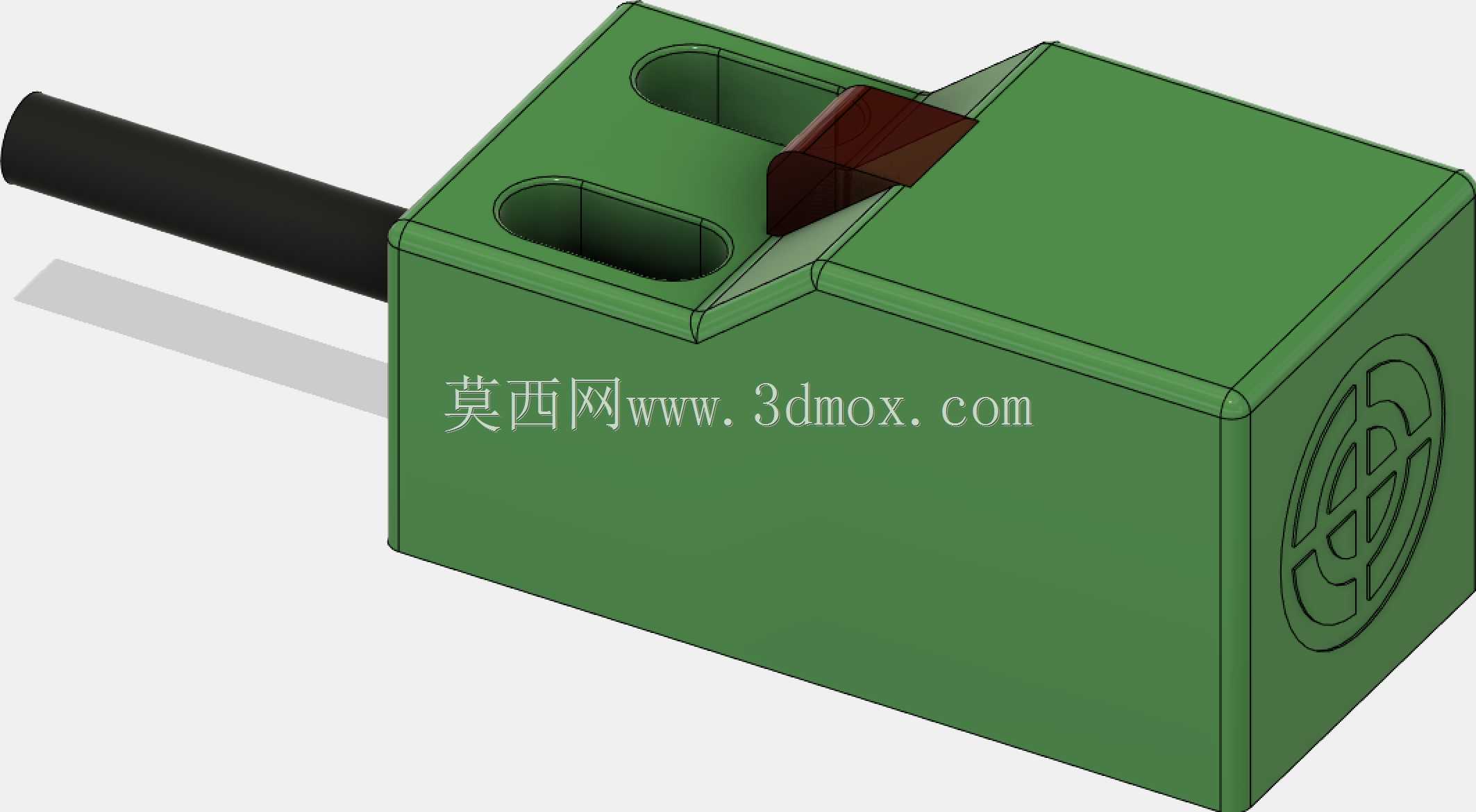

　　这款方形感应式检测元件，是自动化产线里出镜率极高的位置检测部件，常被安装在输送线工位端点、夹具动作行程末端、滑台移动限位位置，用来无接触检测金属工件的到位状态，替代传统接触式行程开关减少机械磨损带来的检测失效问题。建模过程中优先还原了产品的实际安装边界，主体方壳的长宽高尺寸严格对照实物测绘，侧面预留的两个沉头安装孔的孔距、孔径完全匹配常规安装支架的固定规格，尾部出线的护套长度、直径也做了等比例还原，避免在整机装配建模时出现干涉问题。产品前端的检测端面做了细节刻画，端面的品牌标识区域做了凹陷纹理处理，还原实物的注塑外壳细节，侧面的状态指示灯窗口采用半透明结构示意，对应实际产品通电检测到金属物体时的灯光反馈位置。从功能设计逻辑来看，

　　这类NPN型感应传感器的检测距离固定为4mm，建模时特意将前端检测面的有效感应区域做了隐含的边界标注，方便结构设计人员在做整机布局时预留足够的检测间隙，避免安装距离过近撞坏检测端面，或是距离过远导致检测灵敏度不足。外壳侧面的红色拨块是灵敏度调节的结构示意，对应实物上的调节旋钮位置，建模时还原了拨块的突出高度，避免在紧凑安装空间里被周边结构件误触。不同于常规圆柱型接近开关，这款方形外壳的传感器不需要额外配安装螺母，直接通过侧面两个安装孔就能固定在型材或设备立面上，安装效率更高，抗侧向磕碰的能力也优于圆柱型产品，在物流分拣线、小型装配专机、非标工装夹具上的应用十分广泛。建模时对外壳的分模线、边角的注塑圆角都做了写实处理，没有做过度简化，方便设计人员在做设备外观渲染时还原真实的产品质感，尾部出线处的防弯折护套做了锥度过渡处理，还原实物的线缆防护结构，避免线缆反复弯折出现断线问题。
