带48:1减速比双出轴直流减速电机结构

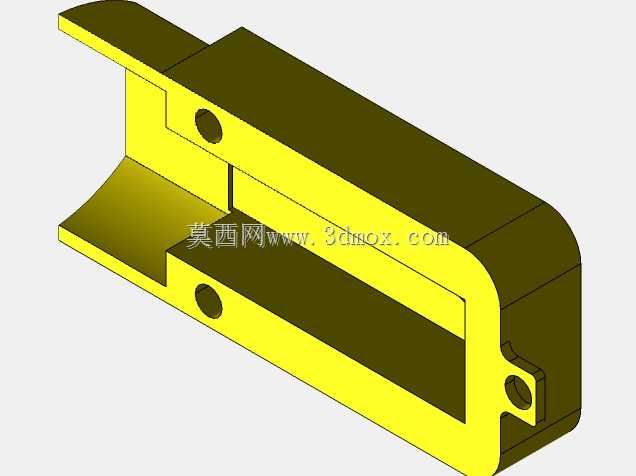

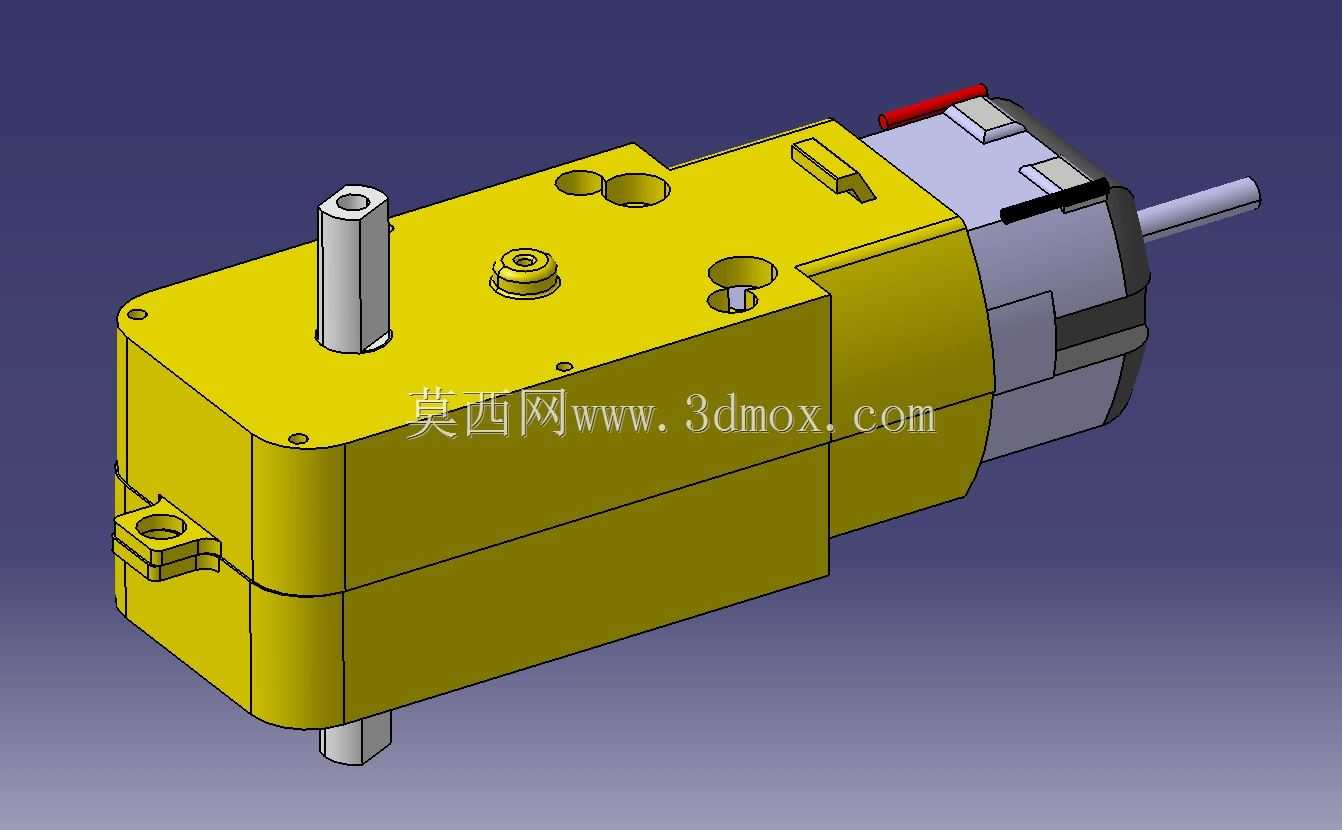

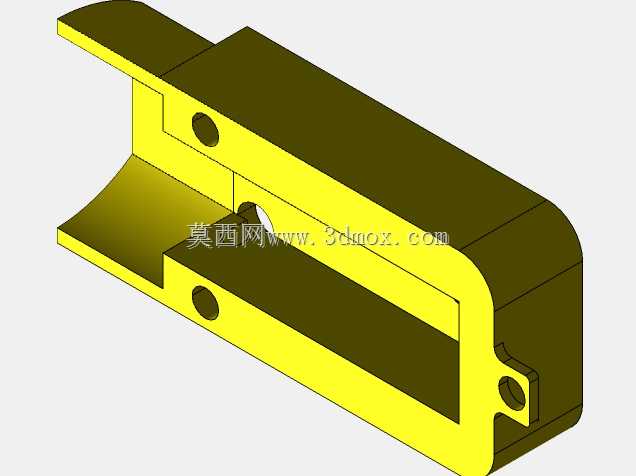

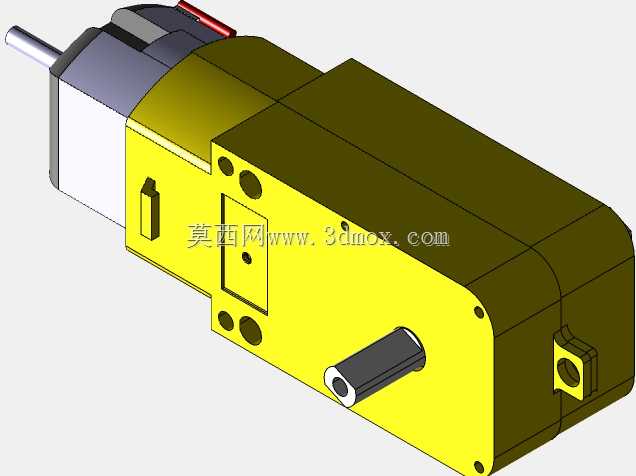

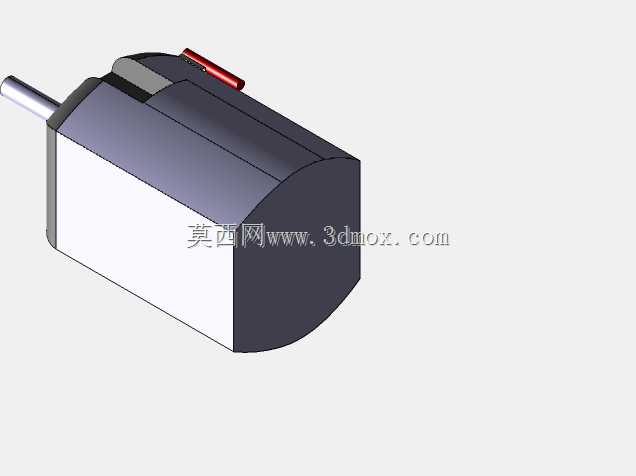

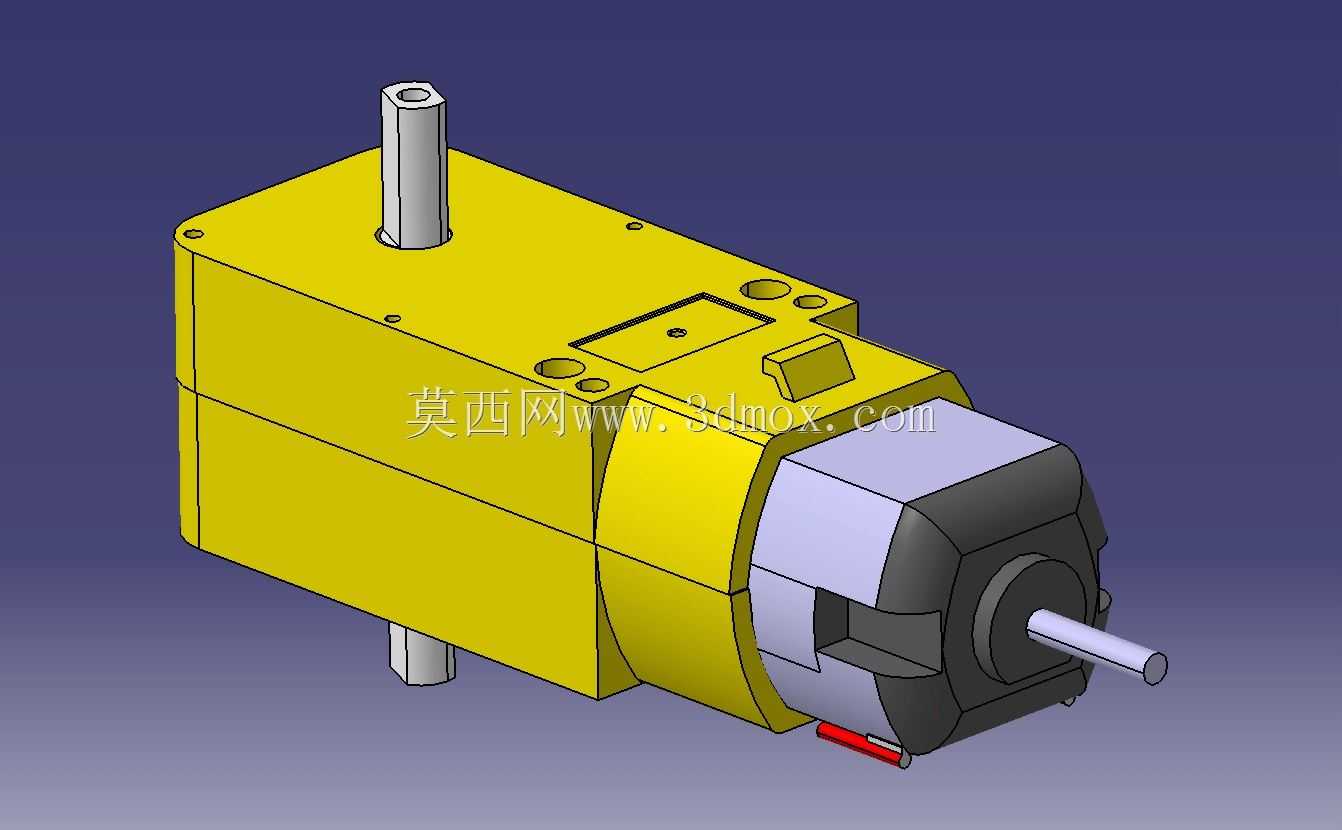

在小型自动化执行机构、智能小车传动单元、小型教具传动模组这类对安装空间有严格限制的场景里，这类集成减速箱的直流电机是非常常用的动力部件，很多刚接触结构设计的工程师容易忽略减速箱与电机本体集成后的安装边界，在做装配干涉检查时只预留电机本体的空间，最后装配时才发现减速箱的固定凸台、出线位置和周边结构件撞件。这款双出轴结构的减速电机，采用48:1的齿轮减速比，把直流电机本体的高转速低扭矩输出，通过箱体内的多级齿轮啮合转换为低转速高扭矩的动力输出，双出轴的设计可以同时在箱体两侧对接负载，比如一侧驱动行走轮，另一侧同步带动编码器做转速反馈，不需要额外加装同步轮、联轴器来分动，能有效压缩整套传动机构的轴向安装尺寸。从结构设计逻辑来看，这款产品把减速齿轮组完全封装在黄色的工程塑料箱体内，箱体上下盖通过定位柱加卡扣的方式做预固定，侧面预留的带孔安装凸台可以直接穿螺丝固定在设备基板上，不需要额外做电机安装座，能减少非标结构件的加工量。做三维建模的时候要特别注意几个安装边界：首先是输出轴的伸出长度和轴径公差，双出轴的上下两段轴的同轴度要在建模时做公差约束，避免后续装配时出现轴卡滞的问题；其次是箱体顶部的几个工艺孔和固定螺柱的位置，这些位置是用来固定箱体上盖、预留走线或者加装传感器的，做周边结构避让的时候不能把这些位置封死；还有电机尾部的出线端和端盖的凸起部分，很多人做布局时只算减速箱的长度，忽略尾部碳刷端盖的尺寸，导致最后外壳盖不上。实际选型应用的时候，这种减速电机适合持续负载不大、对传动噪音要求不极端苛刻的场景，比如小型传送带的驱动单元、智能门锁的执行机构、桌面级小型变位机的动力源，齿轮组采用直齿啮合的结构，传动效率足够，后期维护也不需要复杂的拆解，只要撬开箱体卡扣就能检查内部齿轮的磨损情况。建模时还要注意箱体侧面的分型线位置，做外观结构设计的时候如果要给电机加装饰外罩，要预留分型线的凸台间隙，避免装配时出现缝隙不均的问题，另外输出轴上的扁位结构是用来和负载件做周向固定的，建模时要准确还原扁位的尺寸和位置，避免后续装配时出现打滑的情况。
