86系列方形法兰两相步进电机结构

做非标设备结构设计的工程师，在选型传动执行部件时，86规格步进电机的出镜率一直不低，这款方形法兰结构的步进电机，适配多数中低速大扭矩输出的工位场景。从实际应用来看，这类电机常被用在皮带输送线的主动辊驱动、单轴直线模组的动力输入、小型数控雕刻机的轴系进给、包装设备的拉膜机构送料，还有自动化点胶、锁螺丝设备的位移平台驱动上，相比伺服系统成本更低，开环控制下的定位精度足够应对多数不需要超高响应速度的工位，调试门槛也更低，不需要做复杂的参数整定，接好脉冲方向信号就能稳定运行。

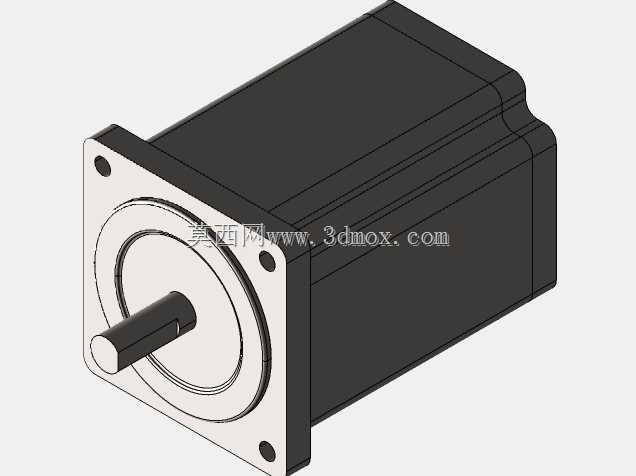

从结构设计思路来看，这款电机采用标准NEMA34安装法兰，也就是行业内通用的86电机安装尺寸，法兰端四个安装孔的孔位、止口直径、输出轴径和轴伸长度都遵循通用行业规范，工程师在做安装板设计时不需要单独定制适配结构，直接套用标准安装孔位就能完成固定，能大幅缩短设计周期，也方便后期设备维护时的备件替换。电机本体采用方形叠片定子外壳，外壳表面做了氧化发黑处理，既可以提升壳体的散热效率，长时间运行时绕组产生的热量能通过壳体快速散出，避免温升过高导致扭矩衰减，也能提升壳体的防锈能力，适配车间多油污、多粉尘的使用环境。

输出轴采用单出轴D型切边设计，搭配联轴器时可以通过顶丝直接锁紧在切边平面上，避免正反转切换时轴和联轴器之间出现打滑空转，轴伸端的轴承选用深沟球轴承，能承受一定的径向负载，满足皮带轮、同步轮直接挂载的使用需求，不需要额外加装支撑座。电机尾部预留了编码器安装位，如果后续需要改成闭环步进控制，直接加装编码器端盖就能升级，不需要更换电机本体，给设备迭代预留了足够的改造空间。

做安装边界设计时需要注意，这类86电机的本体截面是标准86mm见方，机身长度对应不同的扭矩参数，选型时要预留足够的轴向安装空间，同时要注意出线端的线缆弯折半径，避免线缆过度弯折导致内部线芯断裂，安装法兰和设备安装板之间要保证贴合面的平面度，避免强行锁附导致电机端盖变形，影响轴承的同轴度，进而增大运行噪音、缩短轴承使用寿命。在实际装配时，输出轴和负载的同轴度要控制在允许范围内，如果是直连传动优先选用弹性联轴器补偿径向和角向偏差，如果是同步轮传动要保证两个带轮的端面共面，避免皮带偏磨。这类电机的扭矩特性是转速越低输出扭矩越大，转速超过300转后扭矩会出现明显衰减，选型时要结合负载的实际运行转速核算扭矩余量，避免出现高速段带不动负载的情况。
