阿克曼转向避障智能小车结构设计

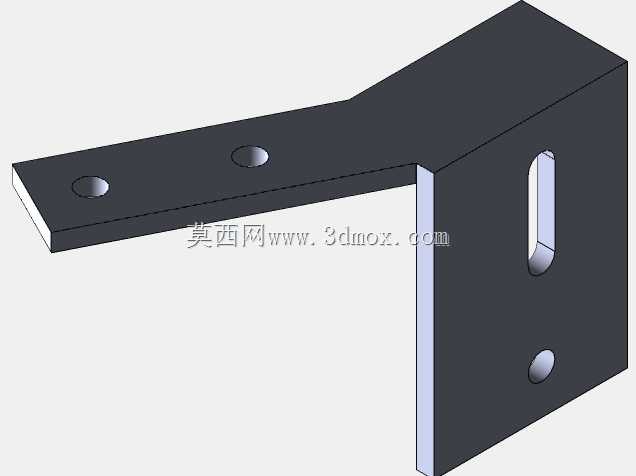

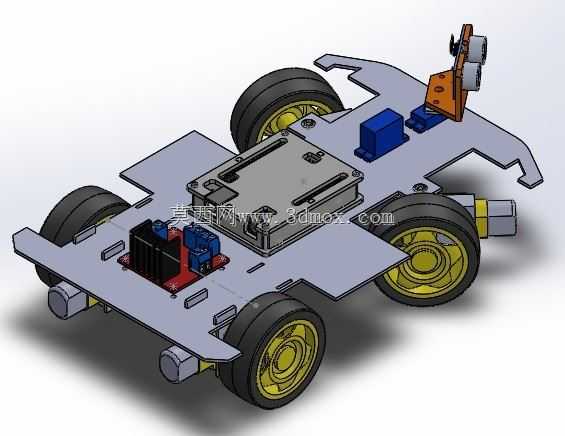

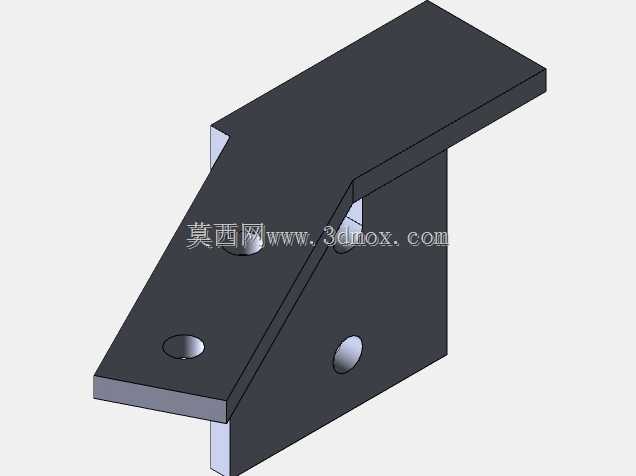

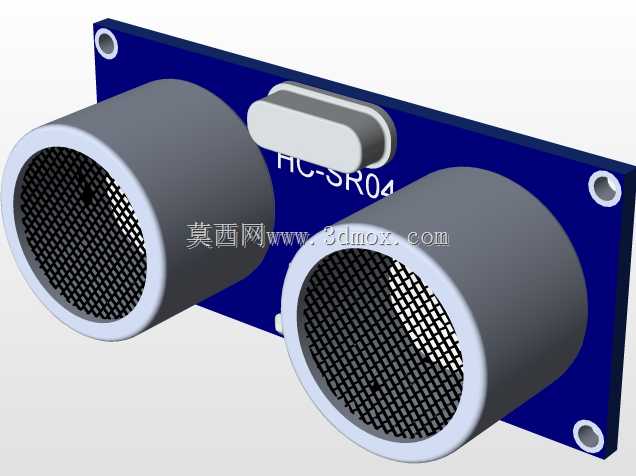

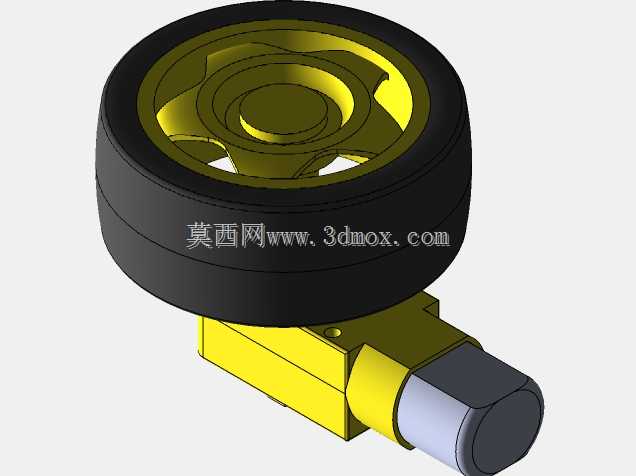

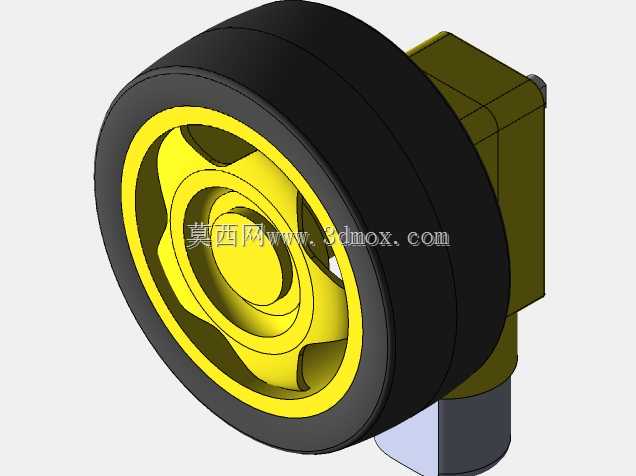

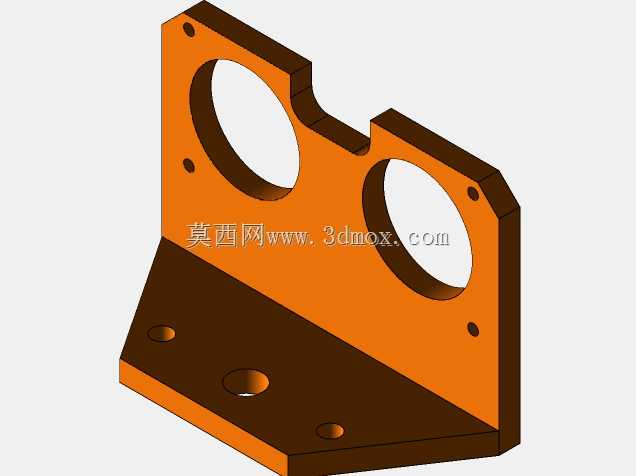

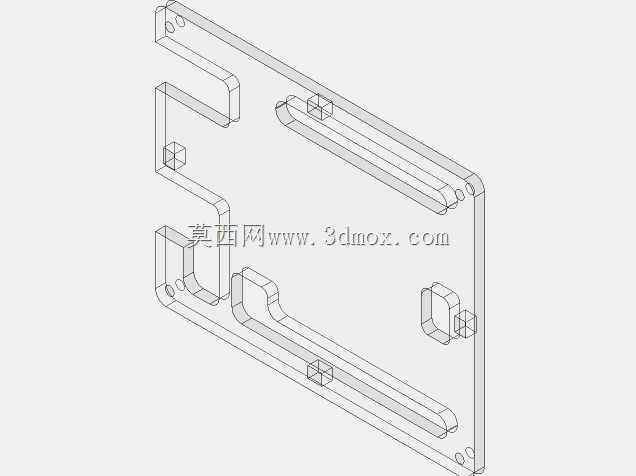

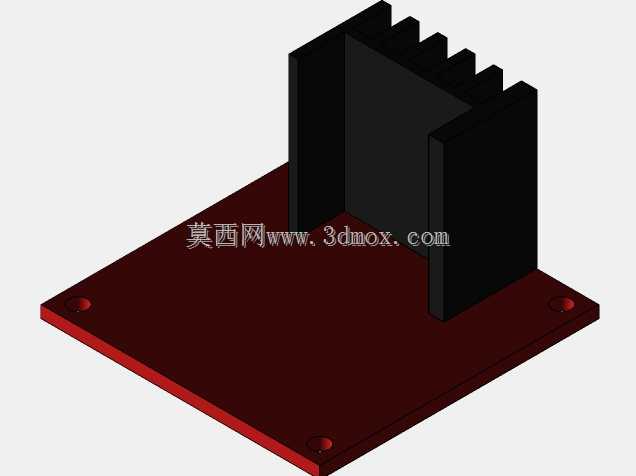

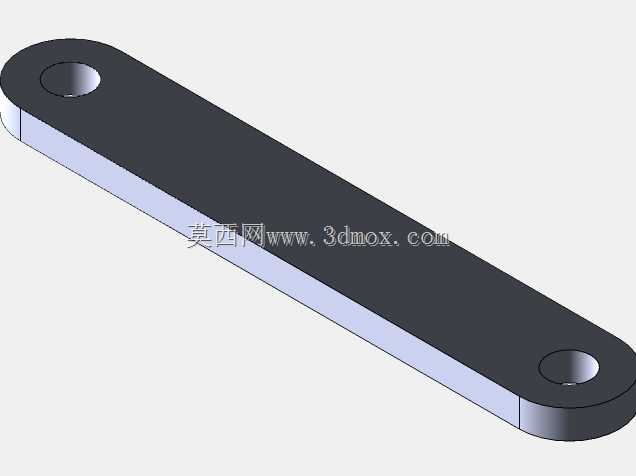

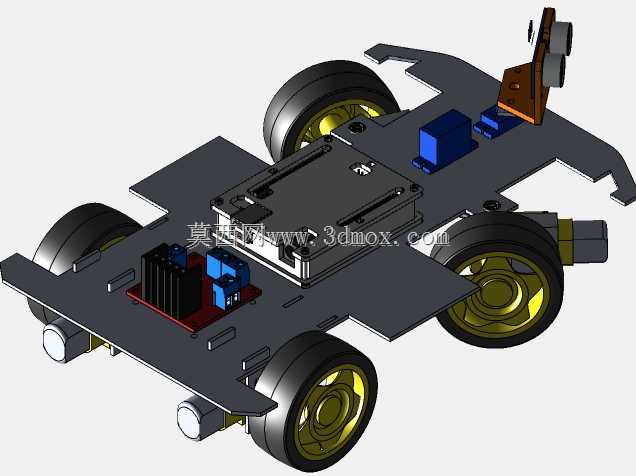

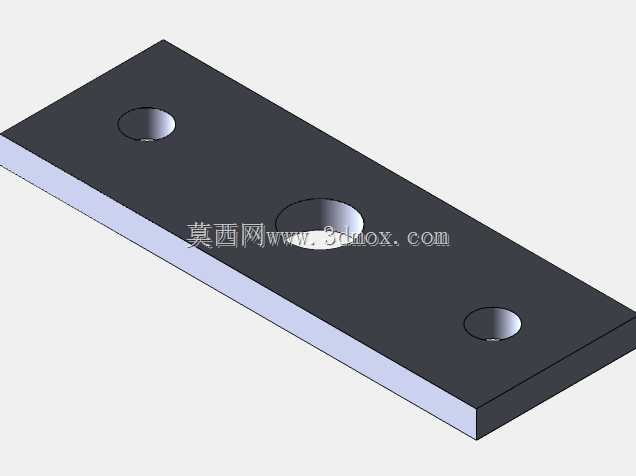

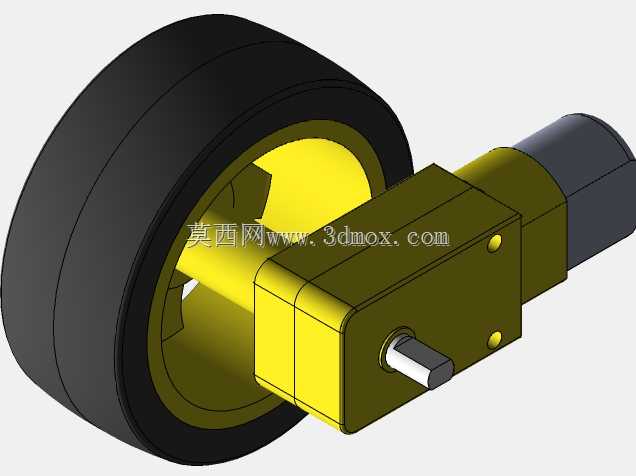

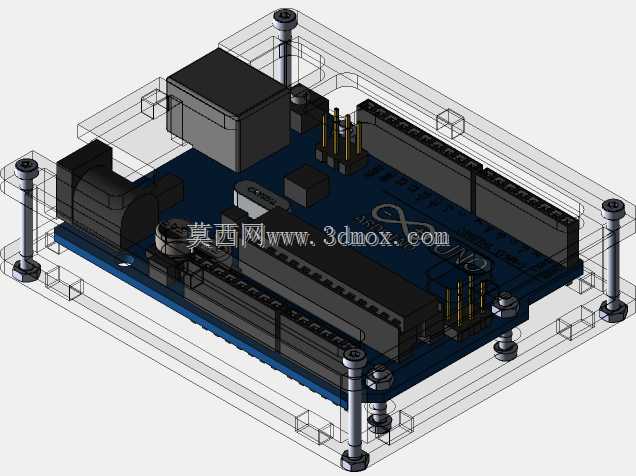

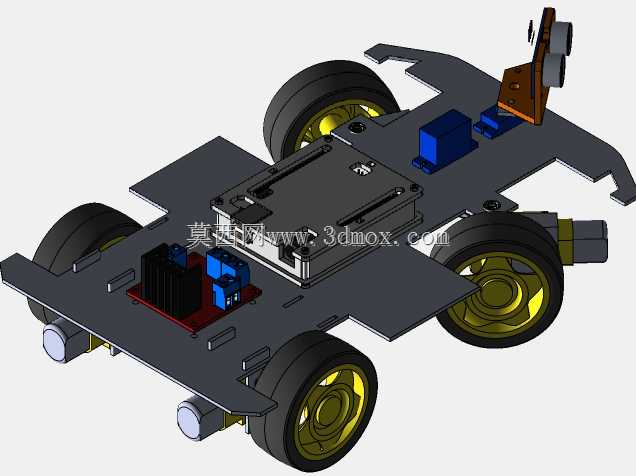

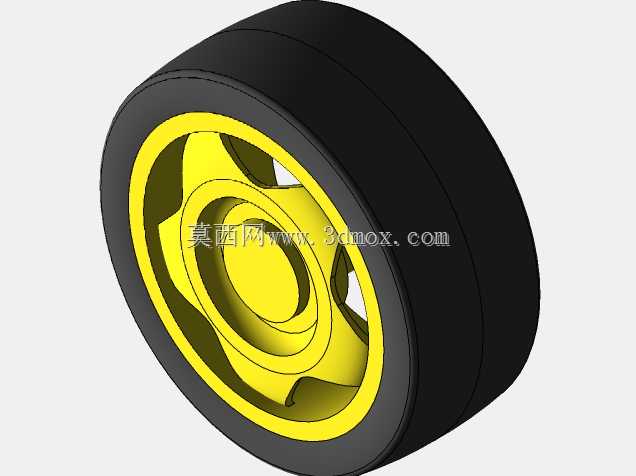

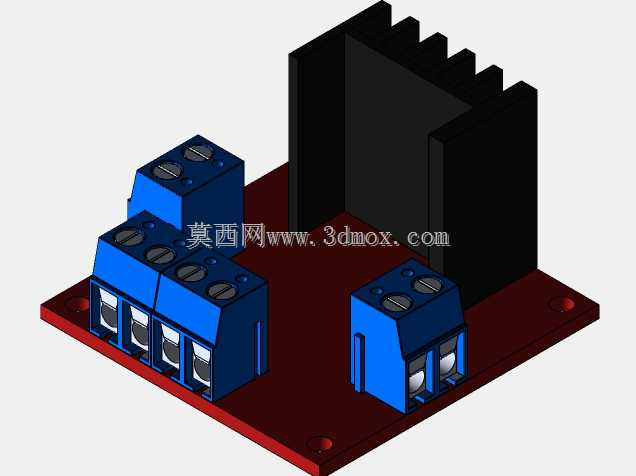

这款轮式移动载具采用阿克曼转向几何结构设计，核心解决小半径转向时的轮胎侧滑问题，适配室内巡检、物料转运、教学实训等多场景的移动作业需求。从结构布局来看，底盘采用分层平板式设计，上层预留了充足的安装空间，可根据使用场景加装传感器、控制模块、负载载台等组件，下层直接集成动力轮组、转向执行机构与电池仓，整体重心控制在轮距中心偏下位置，避免加减速与转向过程中出现侧倾风险。转向系统完全遵循阿克曼转向定理设计，转向时内侧轮转角大于外侧轮转角，让四个车轮的瞬时转向中心交汇于后轴延长线的同一点，大幅降低转向过程中的轮胎磨损与动力损耗，相比差速转向结构，在硬质平整路面的行驶平顺性与转向精度有明显提升，适合对行驶轨迹精度有要求的导航类作业场景。避障功能通过前置的测距传感器实现，传感器安装支架预留了角度调节槽位，可根据实际检测需求调整俯仰与水平朝向，覆盖载具正前方与侧前方的检测区域，配合转向执行机构可实现动态路径修正，遇到固定障碍物时可自动计算最优转向角度完成绕行。底盘的轮组采用橡胶胎面搭配硬质轮毂，轮毂与驱动轴之间采用扁位定位传递扭矩，避免大扭矩输出时出现轮轴打滑，前后轮的安装孔位均预留了调节余量，可根据负载重量调整轮组预紧力，适配不同承重需求下的行驶稳定性。电气组件的安装位均做了定位凸台设计，控制板、驱动模块、电池组均可通过螺丝直接固定在底盘对应的安装位上，无需额外制作转接支架，走线槽沿底盘边缘布置，可将动力线与信号线分开排布，减少电气干扰。整体结构的安装边界控制紧凑，轮距与轴距的比例经过优化，既保证了直线行驶的稳定性，又能实现较小的转弯半径，可在狭窄的通道、货架间隙等场景完成通行作业，底盘边缘做了圆弧过渡处理，避免转向剐蹭周边障碍物，前后端预留了缓冲件安装位，可加装防撞条进一步提升碰撞防护能力。
