便携式设备触觉反馈线性谐振致动器结构

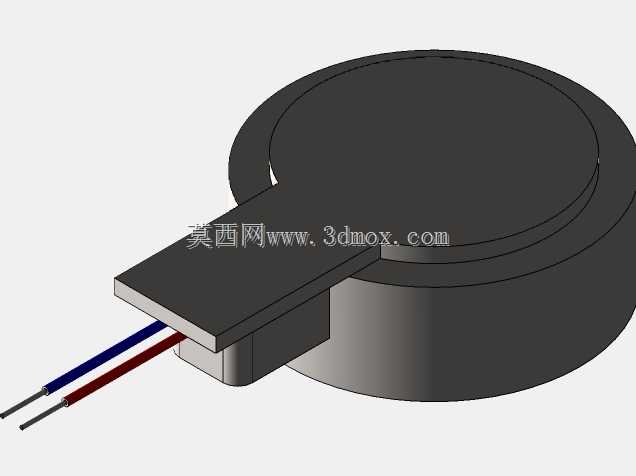

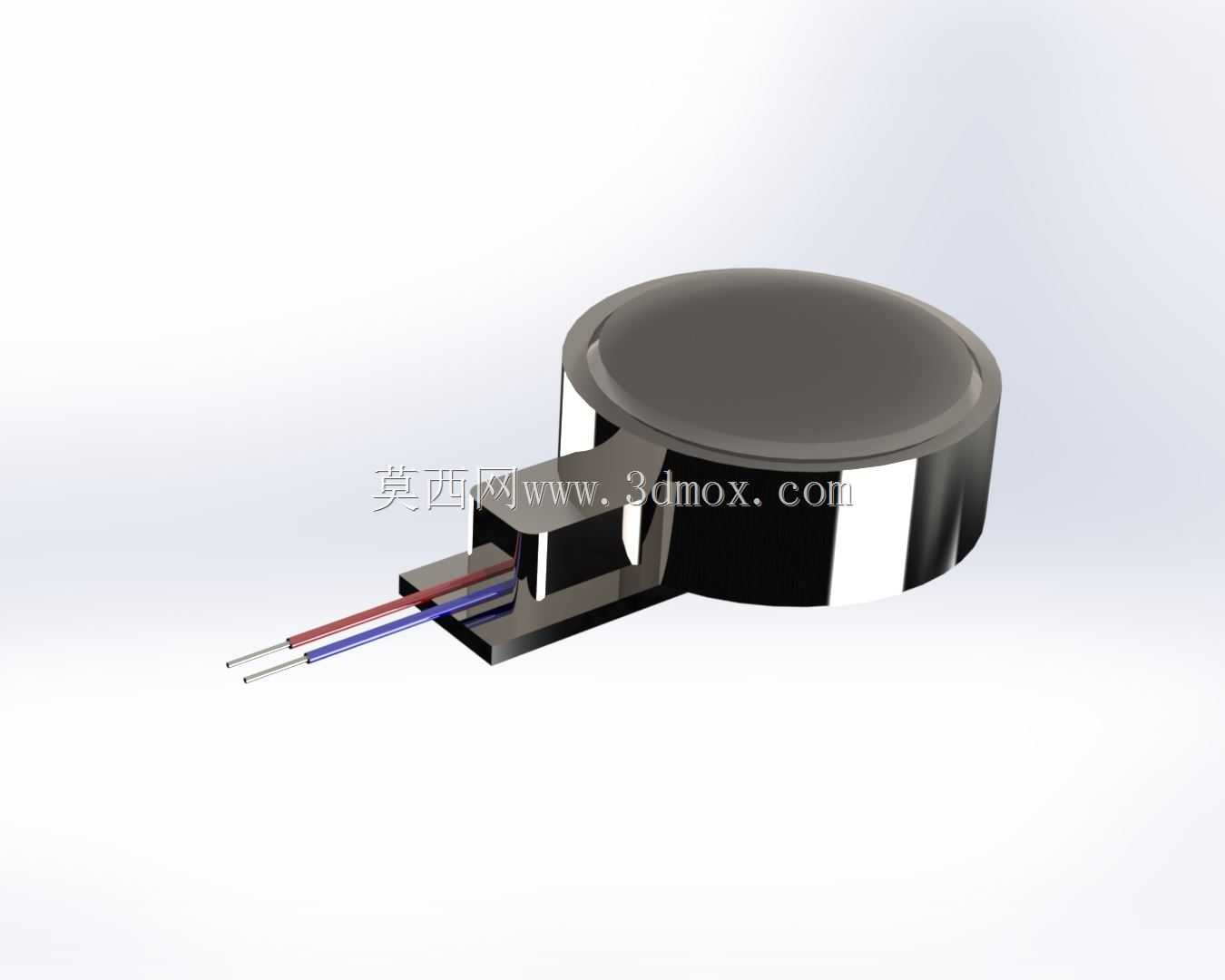

这款线性谐振致动器主要面向消费类便携式电子设备的触觉反馈场景设计，常见应用覆盖智能穿戴设备、便携触控终端、小型人机交互手持设备等需要精准振动反馈的产品领域，区别于传统偏心转子振动马达，其振动响应速度更快、振动量控制精度更高，能够实现不同层级的触觉反馈效果，比如轻触确认、滑动阻尼模拟、按键触感复刻等精细化交互需求。从结构设计思路来看，整体采用扁平圆形的主体构型，尾部延伸出线缆接插结构，主体外壳采用金属冲压封装结构，既可以保护内部的磁路、线圈与弹性支撑组件，也能作为振动质量块的一部分参与谐振工作，最大化利用有限的内部空间。设计过程中需要重点考量谐振频率的匹配，通常将工作谐振点设置在人体触觉感知敏感度较高的频段，同时控制驱动功耗在便携设备可接受的低功耗区间，避免过度占用设备电池容量。外形尺寸方面，主体为薄型圆柱结构，厚度控制在毫米级，直径适配小型便携设备的内部堆叠空间，尾部出线结构采用侧出布局，安装时不需要在设备主板上方预留额外的垂直出线空间，能够适配紧凑的堆叠设计要求。安装边界上，主体外壳设置有定位贴合面，可通过背胶或者卡扣结构固定在设备中框或者壳体内侧，安装时需要注意振动方向与设备触控面的垂直对应关系，保证振动传递效率，避免振动能量被内部缓冲结构过度耗散。内部结构上，线圈与磁路的同轴度是设计核心控制点，直接影响致动器的振动一致性与工作寿命，弹性支撑片需要兼顾足够的支撑刚度与合适的往复形变余量，既保证振动过程中动子不会出现偏磨卡滞，也能让谐振状态下的振动量达到设计指标。出线端的两根引线分别对应驱动信号的正负极，线径采用超细漆包线外加绝缘护套，避免组装过程中出现线芯断裂，同时引线长度预留足够的组装公差，适配不同设备内部的走线布局需求。在实际选型应用中，这类致动器不需要额外的复杂驱动结构，配合专用的触觉驱动芯片即可输出不同波形的驱动信号，实现多样化的触觉反馈效果，相比传统振动马达，其启停时间更短，不会出现多余的余震，能够给用户带来更清晰干脆的触觉交互体验，同时工作过程中的电磁干扰控制也符合便携电子设备的EMC设计要求，不会对设备内部的其他射频、传感模块造成干扰。
