立式法兰连接化工反应器三维设计

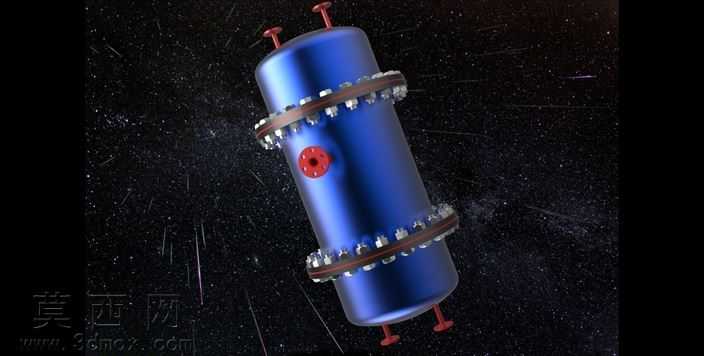

本作品为立式化工反应器的三维设计成果，采用SolidWorks完成全参数化建模，整体遵循化工压力容器的设计规范进行结构搭建。建模过程中首先完成主体承压罐体的构建，采用上下椭圆形封头搭配圆柱形筒身的经典结构，对筒身壁厚、封头曲率半径均按照常压化工反应设备的常规参数进行设定，保证结构合理性。筒身外部设置两道高颈法兰结构，通过周向均匀排布的螺栓紧固件实现筒身段的分段连接，法兰密封面采用突面形式，搭配密封垫片的安装位预留，还原真实设备的密封连接逻辑，建模时对螺栓、螺母的标准件特征进行了精细化还原，螺纹细节、六角头部结构均清晰呈现，保证装配关系的准确性。罐体顶部设置两个向上伸出的工艺接管，底部对应设置两个向下的排料/测温接管，筒身侧面设置一个侧向的人孔/进料接管，接管与筒身的连接位置做了补强圈结构处理，符合压力容器开孔补强的设计要求，所有接管端部均预留了法兰连接位，可适配后续外接管路的装配设计。材质渲染阶段，主体罐体采用亮面蓝色金属漆材质，模拟工业设备常用的防护涂层效果，金属光泽度调整至85%、粗糙度设置为15%，还原漆面的细腻反光质感；法兰、螺栓等标准连接件采用银灰色金属材质，适当提高粗糙度模拟碳钢件的哑光金属质感；接管端部的红色手轮结构采用哑光红色工程塑料材质，与主体蓝色形成清晰的视觉区分，便于识别操作部件。渲染场景采用深色星空质感背景，添加细微的粒子光效烘托工业科技感，布光采用三点布光法，主光源从侧上方打亮罐体主体曲面，突出筒身的圆柱立体感，辅光源补光暗部避免结构死黑，轮廓光勾勒罐体边缘提升整体层次感。设计思路上优先保证设备结构的工程实用性，所有结构比例均参考实际化工反应器的尺寸比例进行缩放，既保证三维模型的视觉美观度，也具备足够的工程参考价值，可用于化工设备教学演示、方案展示等场景，模型各部件均为独立可编辑特征，支持后续的参数修改与结构调整。
