高精度称重检测传感装置结构设计

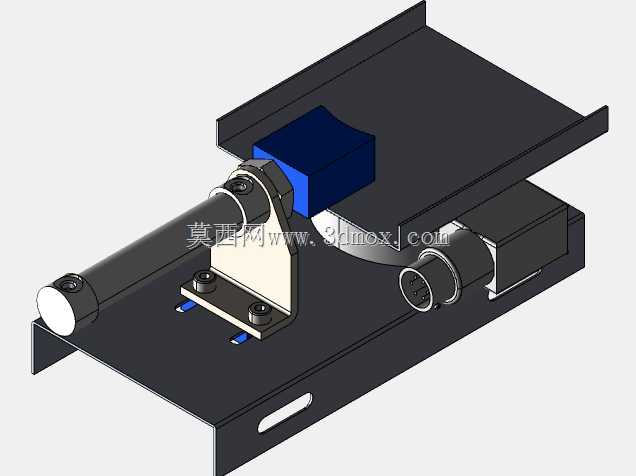

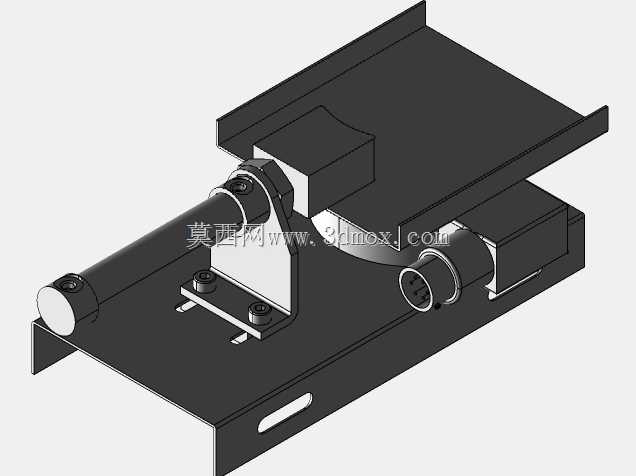

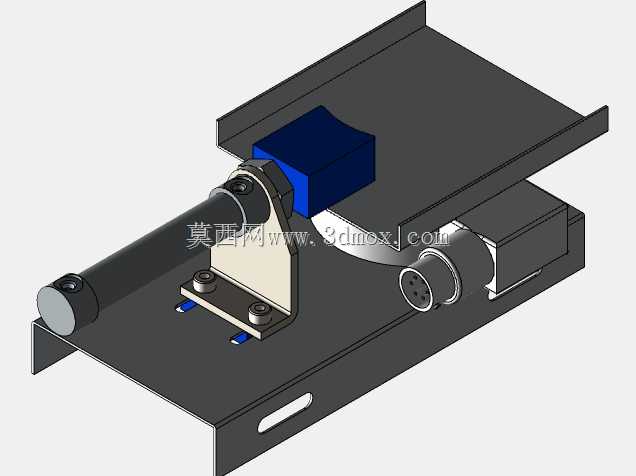

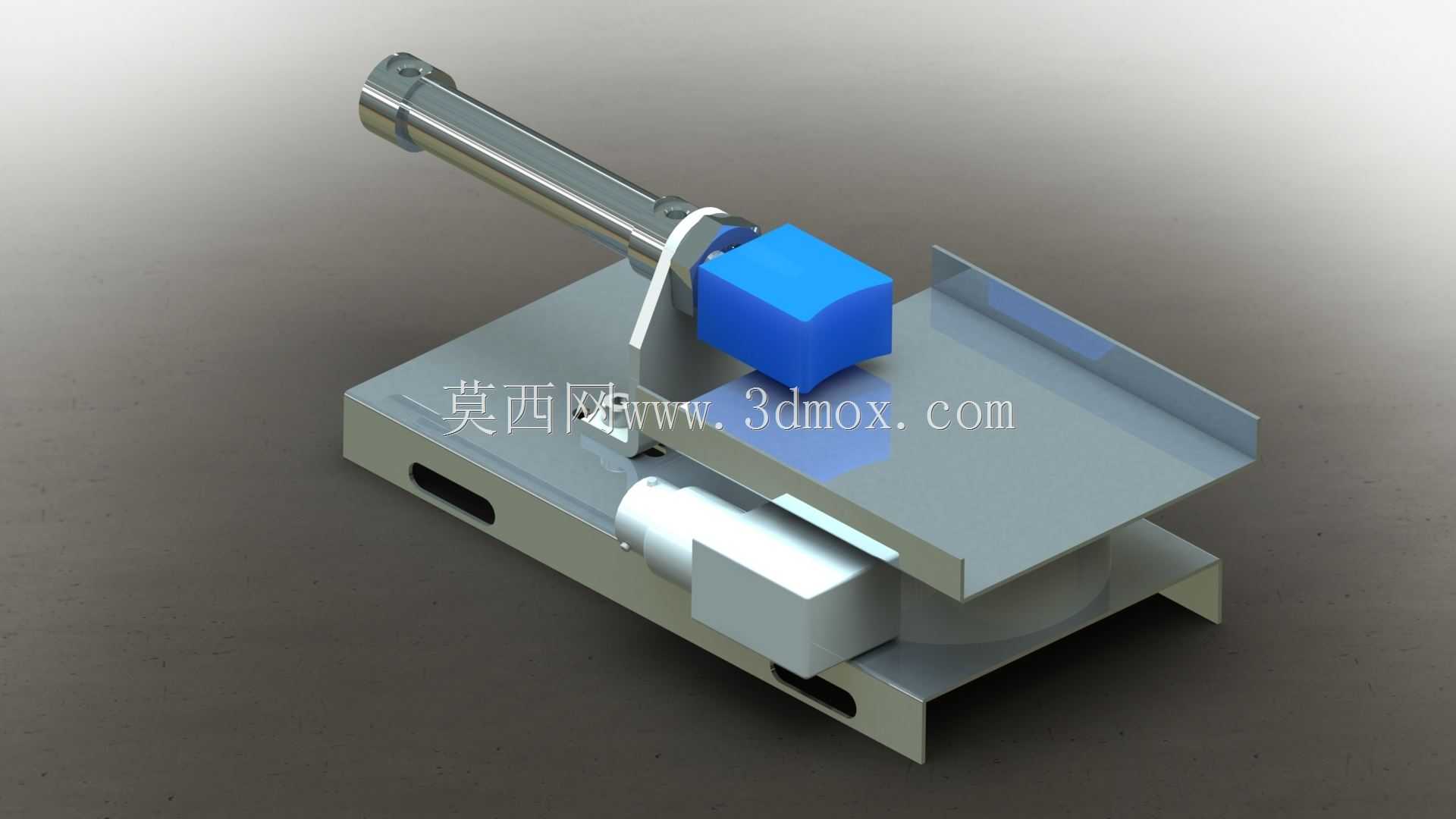

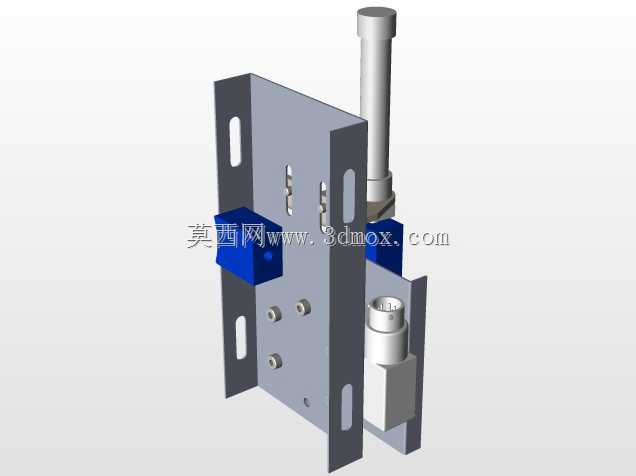

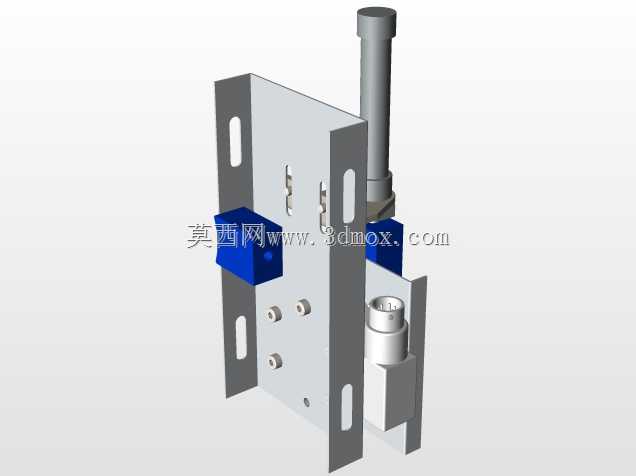

在工业自动化产线、仓储物流分拣、精密装配工位的载荷检测环节，这类称重传感装置是实现重量数据实时采集、物料分选、过载防护的核心执行元件，区别于普通民用称重模块，工业场景下的传感结构需要兼顾安装兼容性、抗偏载能力与长期载荷下的形变稳定性，避免反复加载后出现应力残留导致计量漂移。从结构设计逻辑来看，该装置采用底座承载式布局，底部的金属安装基座预留了长圆形安装腰孔，可适配不同孔距的设备安装面，无需额外加工转接板就能直接固定在输送线机架、料仓支撑位或者装配工装台面上，基座下方的镂空槽一方面是为了释放应变区的形变约束，让核心应变梁的受力形变更线性，另一方面也能减少整体结构重量，降低安装面的平面度误差对计量精度的影响。装置中部的核心传感承压区采用平面承托结构，上方的金属载物台设置了双侧挡边，可避免被测工件在加载过程中出现侧滑偏移，针对圆柱类、规则块类工件的检测场景，挡边的高度经过测算，既不会阻碍工件上下料的动作路径，又能在设备启停产生小幅振动时限制工件的位移量，减少偏载带来的检测误差。侧边延伸的导向轴组件搭配限位缓冲结构，主要用于应对动态称重场景下的冲击载荷，当物料快速落到载物台时，导向轴可引导载物台沿垂直方向平稳位移，避免横向分力直接作用在应变传感元件上，配套的缓冲阻尼件能吸收大部分冲击能量，延长传感核心的使用寿命，防止瞬时过载造成元件不可逆损坏。设计过程中需要严格控制各部件的形位公差，尤其是载物台的平面度、导向轴与安装基座的垂直度，这些公差会直接影响加载时的力传递路径，若垂直度偏差过大，会导致部分载荷被导向结构分担，最终采集的重量数据低于实际值。同时结构上预留了线缆走线空间，侧边的电气元件安装位可直接集成信号放大模块，无需额外外置安装盒，减少现场布线的工作量，整体安装边界紧凑，可嵌入到现有输送设备的间隙中，不需要对原有产线做大规模结构改造，适配日化、食品、五金零部件等多个行业的在线重量检测需求，在小量程高精度检测场景下，该结构的抗干扰能力优于传统悬臂式称重结构，长期运行的维护成本更低。
