常用紧固件与配套五金连接件三维数模

这套数模覆盖了机械装配场景中最常用的几类紧固与定位连接件，在各类非标设备、工装夹具、通用机械的装配环节中，这类零件的选型与安装直接决定了设备长期运行的连接可靠性。日常做结构设计时，很多工程师容易忽略标准件的安装边界校核，往往等到装配阶段才发现扳手空间不足、螺纹啮合长度不够、防松结构失效等问题，这套数模把每类零件的配合端面、螺纹起止段、工具操作预留空间都做了精准还原，能直接在装配环境里做干涉检查，省去反复核对标准手册尺寸的时间。

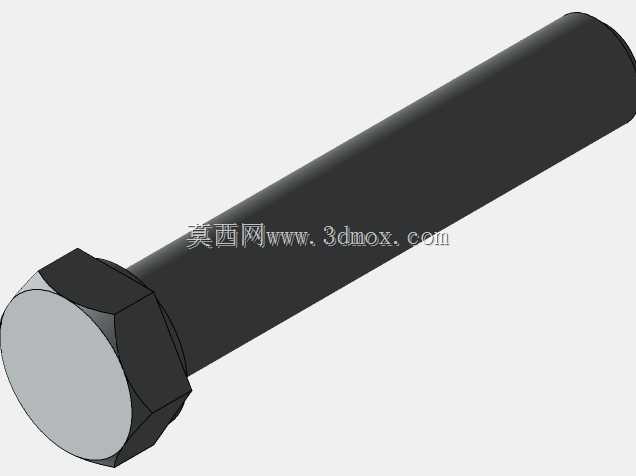

其中外六角头螺栓的模型还原了头部支承面的倒角、螺纹尾部的过渡退刀结构，做装配时可以直接校核螺栓穿入通孔后的伸出长度，确认是否满足螺纹啮合的安全圈数要求，也能提前预判螺栓头部和周边结构件的间隙，避免现场装配时套筒无法就位的问题。两款不同长度的同规格螺栓，可适配不同厚度被连接件的锁紧需求，不用再单独调整螺杆长度参数。蝶形螺母的模型还原了两翼的握持曲面，这类螺母多用于需要频繁手动拆装、不需要大扭矩锁紧的场景，比如设备检修门、工装快换压板的固定，数模里的翼片尺寸完全符合手动操作的人机工程要求，装配时可以直接验证转动螺母时是否会和周边结构磕碰，预留足够的手指操作空间。

轴承锁紧螺母与配套的止动垫圈是轴系固定的常用组合，锁紧螺母的内螺纹与端面锁紧槽、止动垫圈的内外爪齿结构都做了完整还原，做轴系设计时可以直接把这组零件装配到轴端螺纹段，校核垫圈内外爪分别卡入轴槽、螺母槽后的轴向定位尺寸，确认轴承内圈的压紧量是否符合预紧要求，避免轴系运行时出现窜动。配套的锁紧垫圈多齿结构可以适配不同的锁紧槽位置，不用反复调整螺母的锁紧角度就能完成防松固定。模型里的精密钢球多用于滚动导向、定位顶紧、球头铰接这类场景，球面的圆度公差在数模里做了理想化还原，装配时可以直接校核钢球与安装球窝的配合接触面积，确认导向或定位结构的运行顺滑度，避免出现卡滞、点接触应力过大的问题。

做三维装配时，这类标准件数模不需要工程师自行绘制，直接调用就能快速搭建完整装配结构，还能在工程图里直接生成对应的BOM明细，标注出各连接件的规格与安装位置，减少绘图阶段的重复劳动。每款零件的安装基准面、配合公差带都在数模里做了对应设置，导入装配环境后可以直接添加配合约束，快速完成整机的连接结构搭建，也能通过干涉检查提前发现安装空间不足、配合尺寸冲突的问题，减少生产加工阶段的设计变更。
