水平式快速压紧卡箍肘夹结构设计

在工装治具、工件装配、生产线定位工位中，手动快速夹紧机构的应用覆盖了从电子小件组装到大型结构件焊接定位的各类场景，这款水平式肘夹结构，就是针对需要频繁开合、快速压紧的工位开发的实用夹紧元件。从实际使用场景来看，这类夹钳常被用在焊接工装的工件定位、装配线的工件临时固定、检测工位的工件压紧、木工加工的料件夹持等场景，相比螺栓压紧、凸轮压紧等结构，它的操作行程更短，开合状态清晰，操作人员单手即可完成压紧与释放动作，能大幅降低工位操作的辅助时间，提升批量作业的效率。

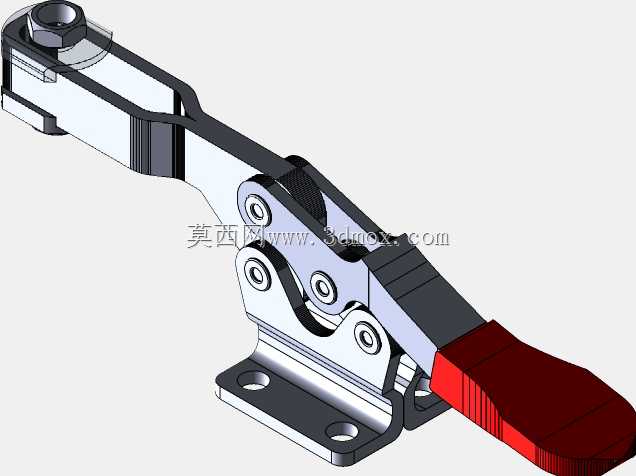

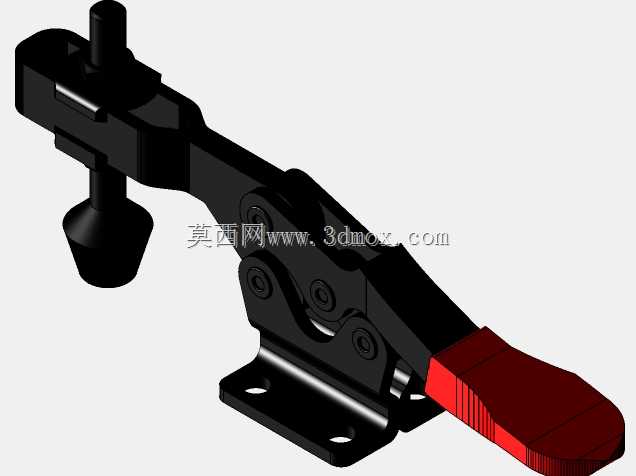

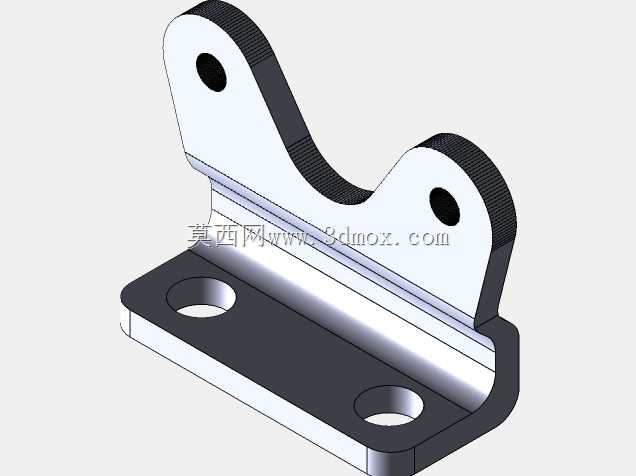

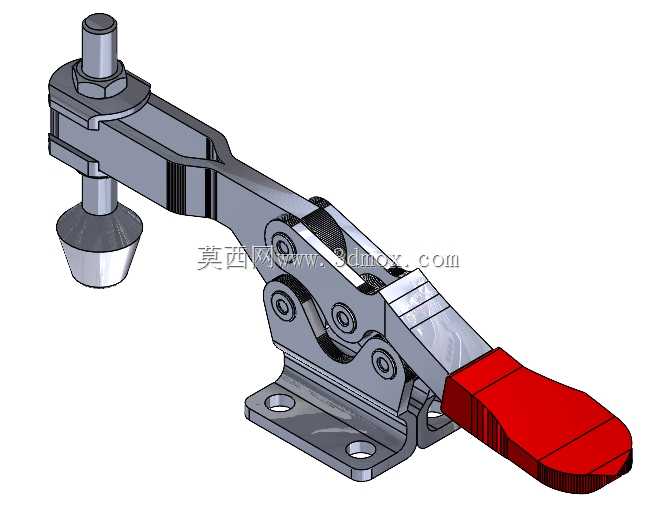

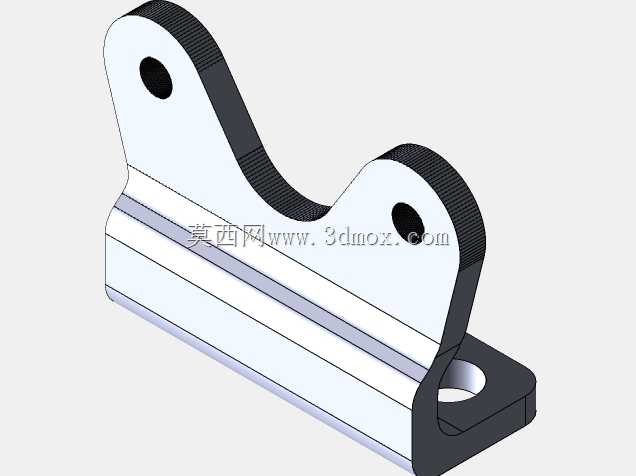

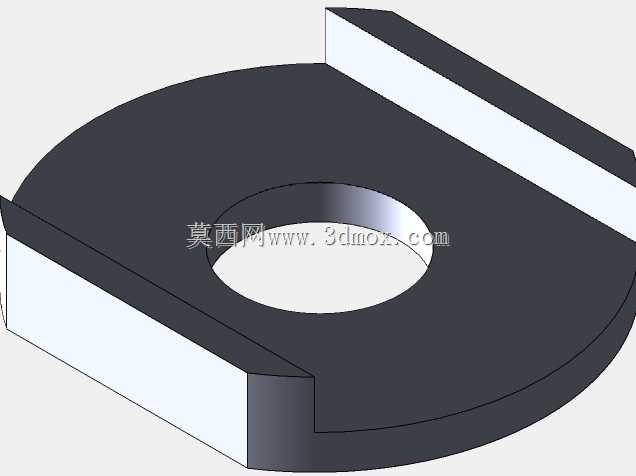

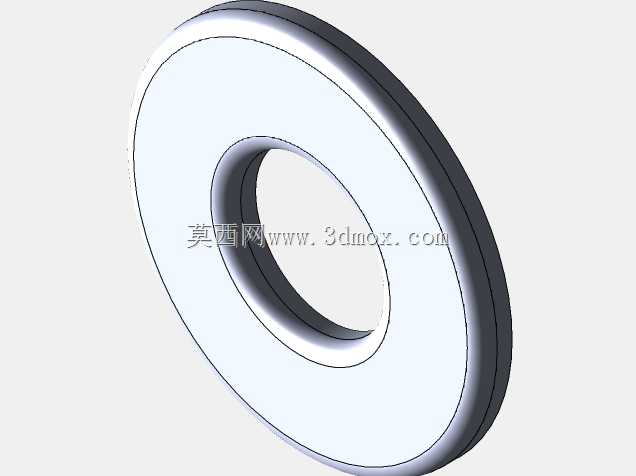

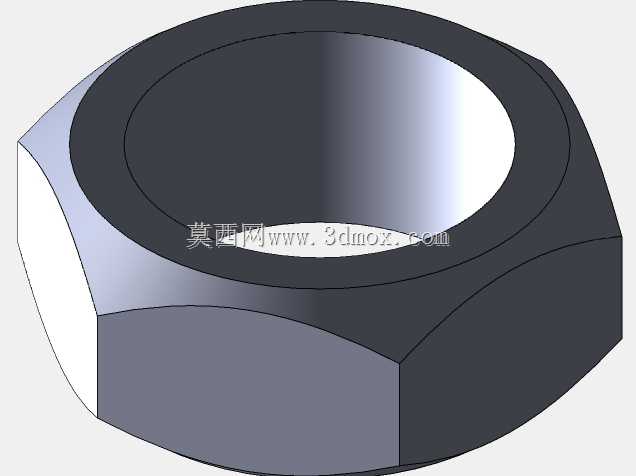

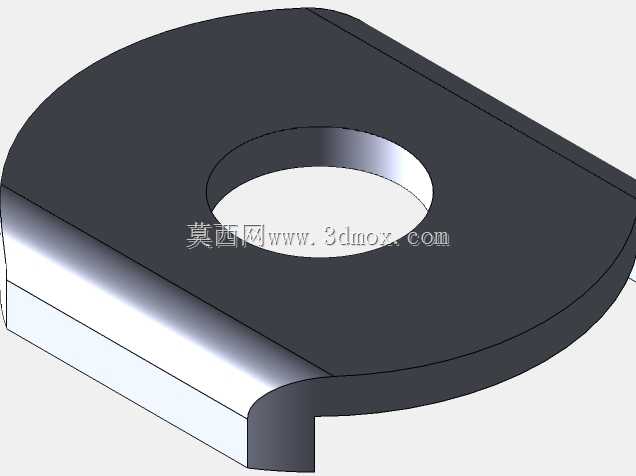

从功能特性来看，这款夹钳采用连杆死点锁紧结构，当手柄下压到锁紧位置时，连杆机构越过力学死点，此时即使压紧端受到工件的反向反弹力，机构也不会自行松脱，能提供稳定可靠的压紧力，避免加工或装配过程中工件移位。压头端采用可调节的螺杆结构，搭配橡胶包覆的压头，既可以根据不同工件的厚度调整压紧行程，也能避免刚性压头刮伤工件表面，适配不同厚度、不同材质的被夹持工件。底座采用带安装孔的法兰式结构，两个安装孔可以通过螺栓直接固定在工装板、工作台面或者专用治具上，安装后整体结构稳固，不会在反复操作过程中出现偏移。

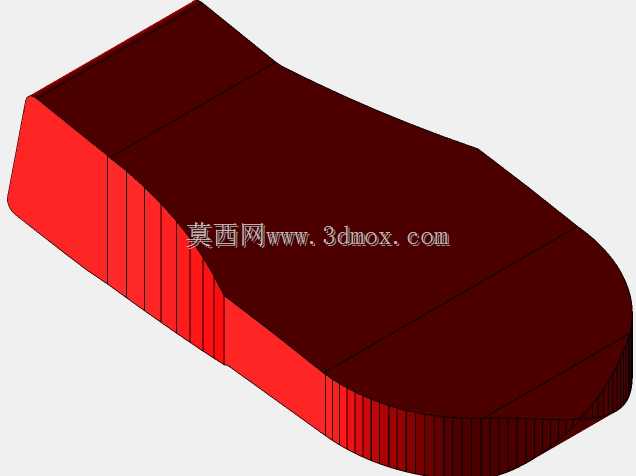

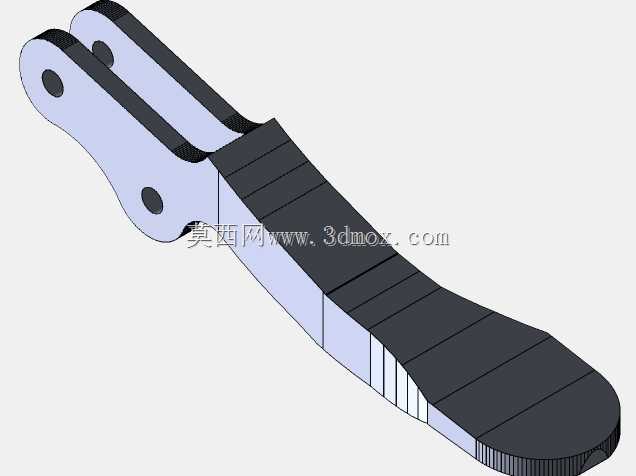

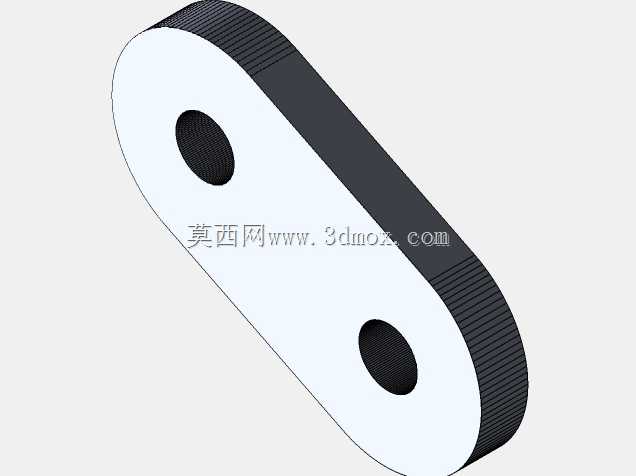

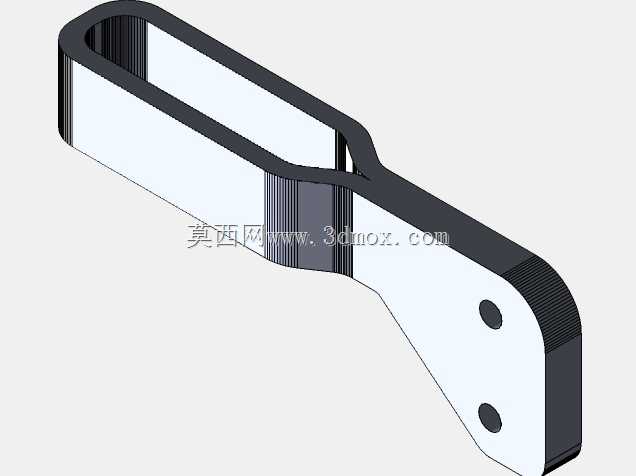

从设计思路上看，整个结构的连杆铰接点都做了销轴转动配合，铰接处预留了合理的配合间隙，既保证手柄扳动时的顺畅度，也避免间隙过大导致的压紧晃动。手柄部分采用包覆式防滑结构，操作人员扳动时受力均匀，不会出现打滑硌手的问题。整体结构的力传递路径经过优化，操作人员在手柄端施加较小的扳动力，就能在压头端输出数倍的压紧力，符合手动操作的人机工程要求，长时间操作也不容易产生疲劳。

从安装边界来看，这款夹钳在锁紧状态下整体呈水平布局，手柄不会向上凸起占用过多垂直空间，适合安装在操作空间受限的工装内部。压头的垂直调节行程覆盖了常见的工件厚度差范围，安装时只需要保证底座安装面的平面度，固定螺栓的锁紧力矩符合要求，即可保证夹钳的长期稳定使用。铰接部位的结构设计也预留了润滑空间，长期使用时可以定期加注润滑脂，减少铰接部位的磨损，延长夹钳的使用寿命。在进行工装设计选型时，这类夹钳可以根据所需压紧力、安装空间、压头行程需求直接匹配，不需要额外设计复杂的夹紧机构，能大幅缩短工装的开发周期，降低非标工装的设计与制造成本。
