PrimoPal方形法兰步进电机结构设计

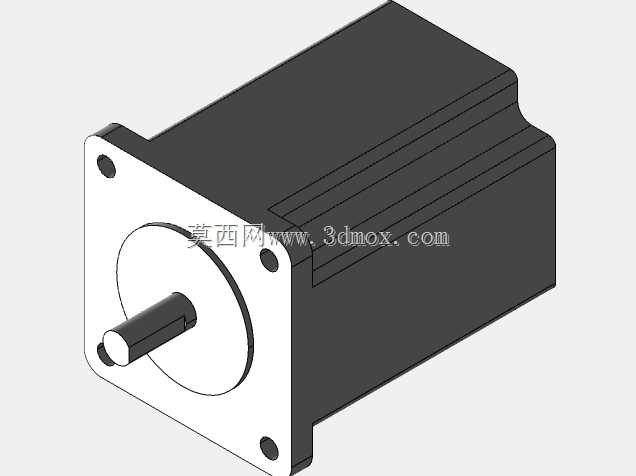

这款步进电机的三维结构设计，首先围绕自动化设备的安装适配需求展开，方形法兰的安装面预留了四个对称分布的安装孔位，孔位的中心距、孔径公差都严格匹配常规60系列步进电机的安装规范，能直接替换同规格的传统步进产品，不需要额外改动设备的安装板结构，对于设备升级迭代的结构设计人员来说，能大幅减少安装适配的校核工作量。从实际应用场景来看，这类步进电机常被用在3D打印机的进给轴传动、小型自动化点胶设备的位移平台驱动、包装机械的送料机构动力输出、数控雕刻机的小幅面进给传动等场景，这类场景对电机的低速扭矩输出稳定性、步距角精度都有明确要求，设计时在电机本体的外壳上做了多道平行的散热筋结构，既可以提升电机长时间运行的散热效率，也能增强外壳的结构刚性，减少电机运行时的共振传导。输出轴采用单出轴D型切边设计，和联轴器、同步带轮的配合面不需要额外做防转加工，直接通过顶丝锁紧就能实现可靠的扭矩传递，避免传动过程中出现轴孔打滑的问题。设计过程中充分考虑了安装边界的限制，电机本体的截面尺寸、轴向长度都控制在常规60系列步进电机的尺寸区间内，尾部没有突出的编码器结构，整体轴向尺寸紧凑，能适配安装空间局促的小型自动化设备内部布局。从功能特性来看，这款两相步进电机的结构设计预留了标准的接线端安装位置，外壳采用端盖止口定位的装配方式，前后端盖和定子壳体的配合公差控制在合理区间，既保证装配后的同轴度要求，也能降低生产装配的难度。在做三维建模的时候，对安装面的平面度、输出轴的同轴度、安装孔的位置度都做了明确的几何公差约束，能直接导出工程图用于生产加工参考，也能直接导入设备的总装配体中做干涉检查，不需要设计人员再重新绘制简化模型，能有效缩短设备研发的建模周期。实际选型时，结构设计人员可以直接参考这个模型的外形尺寸做安装空间预留，核对法兰安装孔位、输出轴直径、轴伸长度等关键安装尺寸，避免出现选型后安装尺寸不匹配的问题，同时模型的细节还原度足够，做设备装配动画、运动仿真的时候也能直接调用，不需要额外补充细节特征。
