轻量化拓扑优化伺服电机安装支座

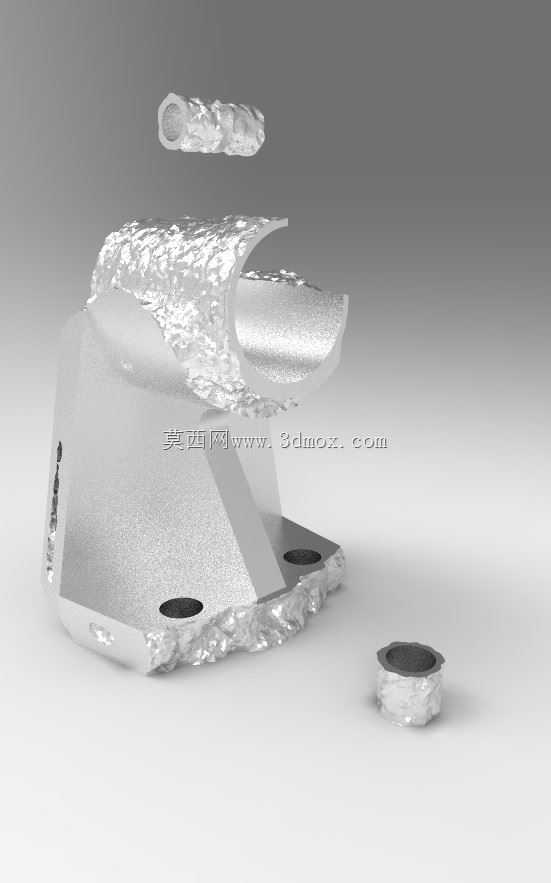

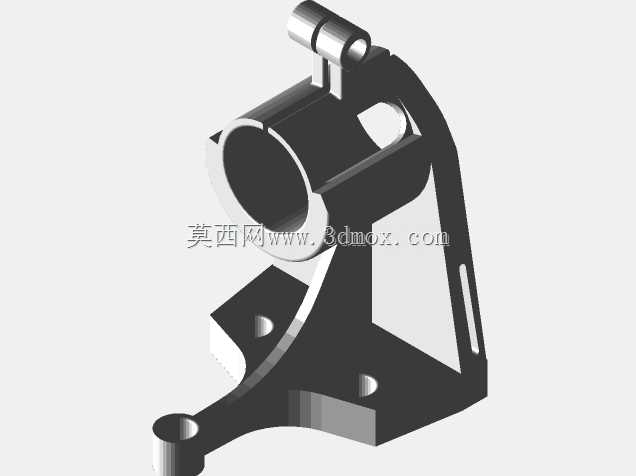

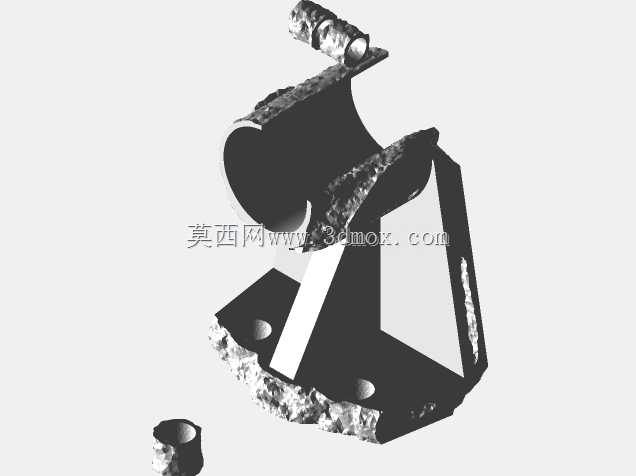

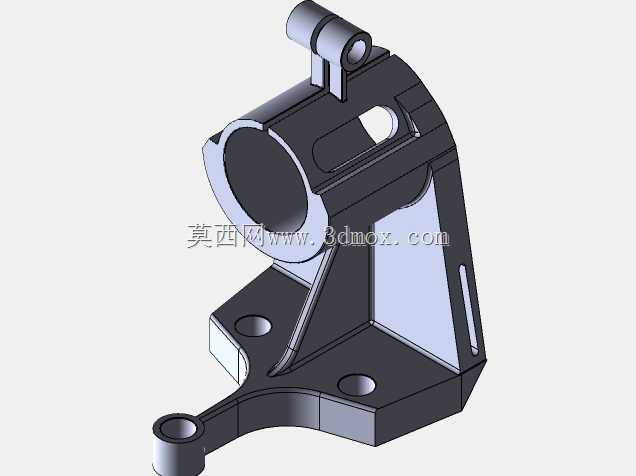

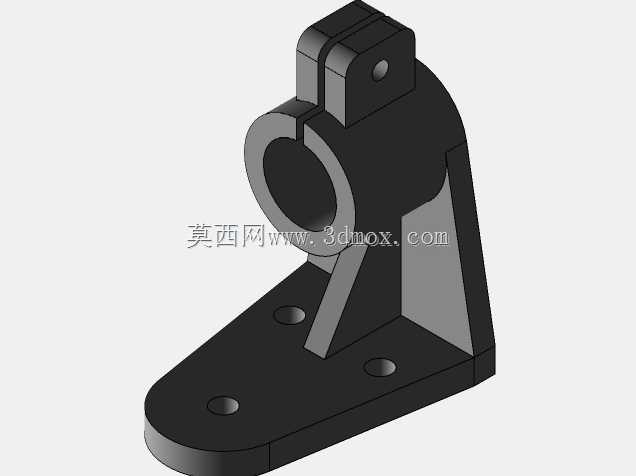

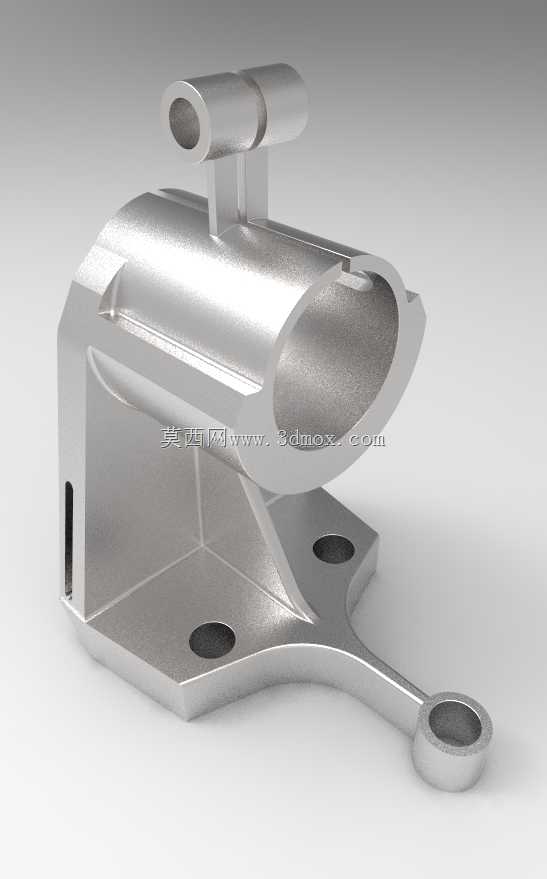

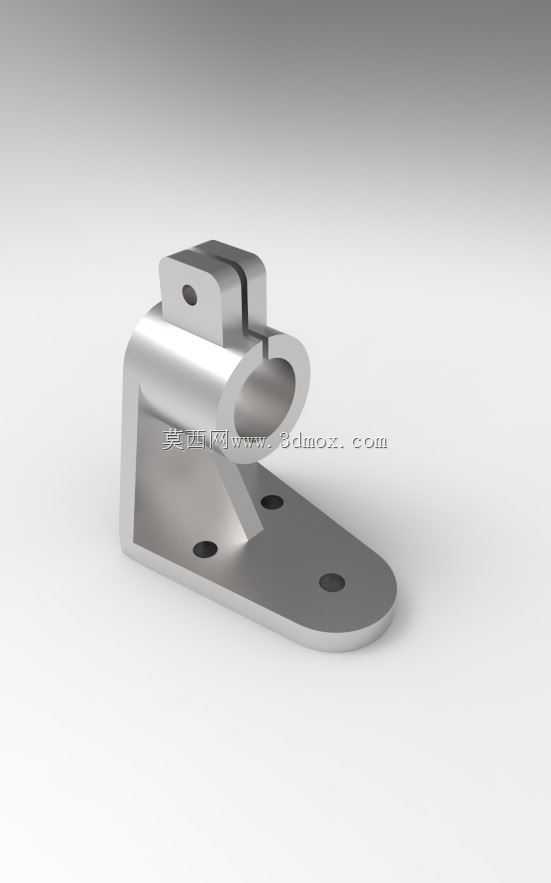

这款伺服电机安装支座，主要面向自动化产线传动单元、小型精密加工设备进给轴、协作机器人关节模组等对安装件重量敏感的应用场景，区别于传统厚重的铸铁安装座，该结构在保证安装刚性的前提下做了系统性的拓扑优化，适配小功率伺服电机的安装固定需求。从安装边界来看，支座底部设置三个沉头安装孔，分别对应设备安装基板的三个定位点位，其中两个孔位分布在支座主体承力区域的两侧，第三个孔位延伸至支座前端的悬臂端，可抵消电机输出端径向负载带来的倾覆力矩，避免长期运行后安装面出现形变偏移；支座上部的半圆抱箍结构为电机主体的夹持位，抱箍上方的同轴铰接耳用于配合快拆压块，无需完全拆卸螺栓即可完成电机的拆装维护，相比传统全包围法兰安装结构，现场调试时的对位效率提升明显。设计思路上完全摒弃了传统安装座“堆料保刚性”的逻辑，先通过力学仿真模拟伺服电机运行时的三个核心受力方向：电机自重带来的垂直向下静载荷、输出轴带传动或齿轮传动时的径向交变载荷、设备急停时产生的瞬时冲击载荷，再将非承力区域的材料全部去除，最终形成的镂空承力筋结构完全顺着应力传递路径分布，既没有多余的冗余材料，也不会在应力集中位置出现结构薄弱点。实际使用中，这类轻量化安装座尤其适合安装在移动滑台、机械臂末端等运动部件上，更低的安装件自重可以减少运动单元的惯量，提升伺服系统的响应速度，同时降低驱动电机的负载损耗；支座的所有安装面都预留了0.2mm的机加工余量，实际生产时可根据配套电机的实际安装公差做最后精加工，保证电机轴与传动部件的同轴度要求，避免因安装偏差导致的轴承磨损、传动异响等问题。结构的转角位置全部做了圆角过渡处理，避免铣削加工时出现应力集中，也能减少长期交变载荷下的结构疲劳风险，抱箍内壁预留了防滑纹理的加工位，夹持电机时可增加接触摩擦力，避免设备高速运行时电机出现移位偏转。
