压力机气动式废料自动清理装置结构

在冲压生产车间的连续作业场景中，压力机每完成一次冲压行程，落料工位都会产生裁切后的金属边角废料，这类废料如果滞留在模腔表面或者工作台定位区域，轻则造成后续冲压件定位偏移产生批量废件，重则硌伤模具型腔、触发设备急停，传统的人工清理方式需要操作人员在滑块停稳后伸手进入作业区，不仅占用生产节拍，还存在不小的安全隐患，这款气动式废料清理装置就是针对这类痛点设计的配套工装。

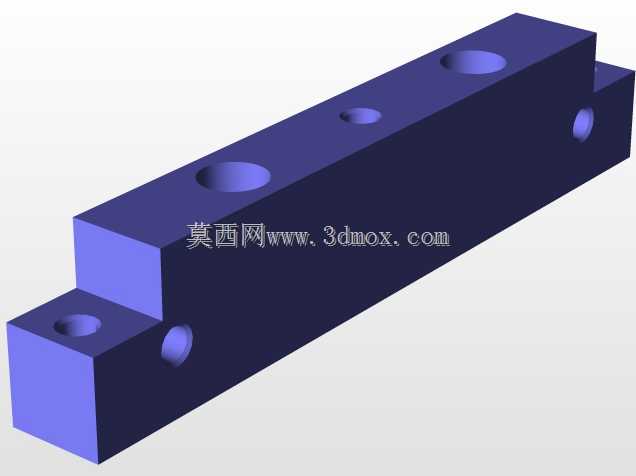

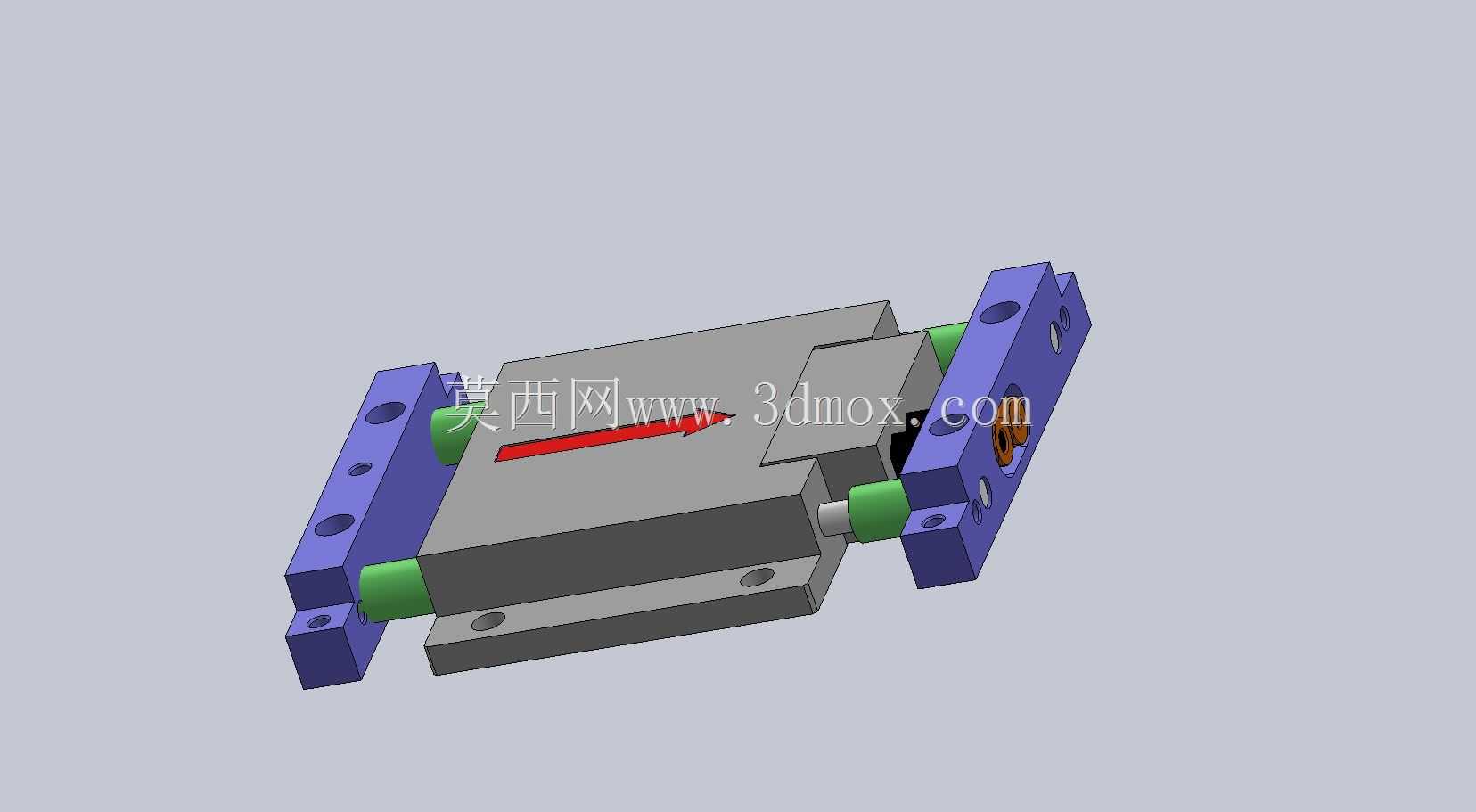

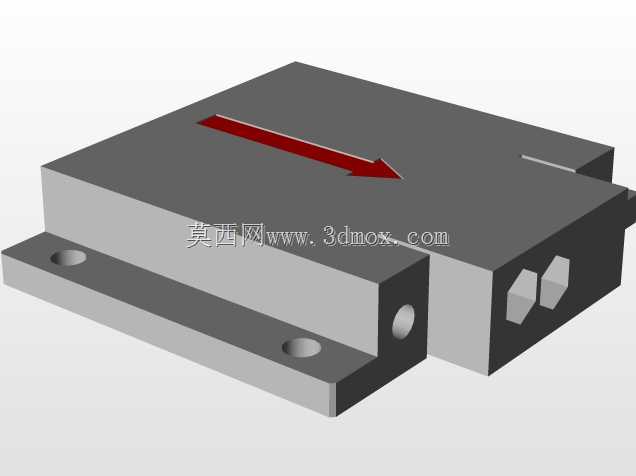

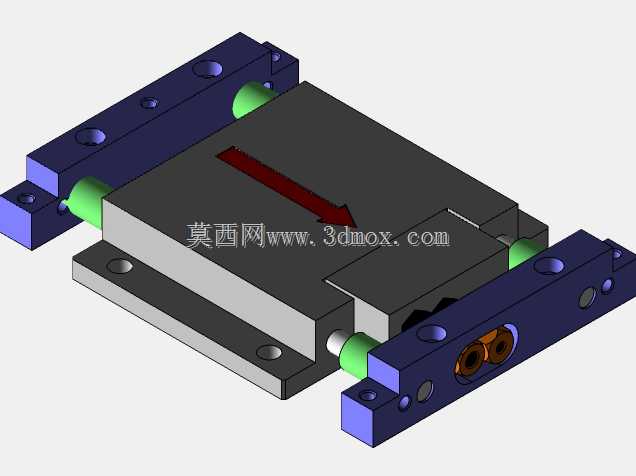

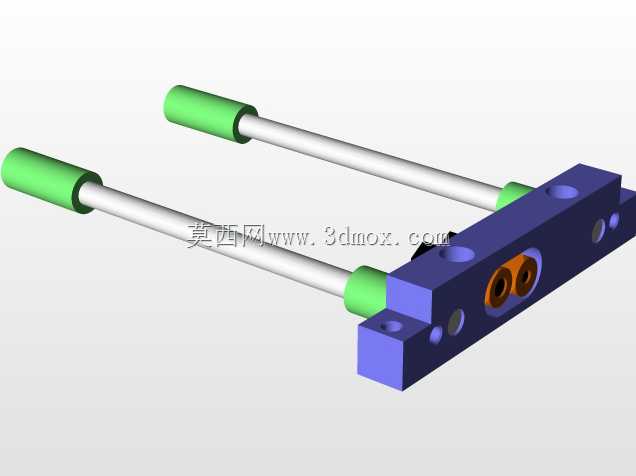

从结构设计逻辑来看，装置整体采用对称式双导杆布局，两侧的紫色安装座预留了多组沉头安装孔，可以直接固定在压力机下模座的基准平面上，不需要对原有模具结构做大规模改造，安装时只要保证装置的吹气方向对准废料滑落的出料口即可，导杆表面做了硬氧化处理，和中部滑动主体之间配合自润滑铜套，长期往复滑动也不会出现卡滞问题。中部的滑动主体内部集成了气动驱动腔，接入车间常规的0.5-0.7MPa压缩空气气源就能驱动，不需要额外配置电机或者复杂的传动结构，滑动行程可以根据模具的工作面宽度调整，适配不同台面尺寸的开式、闭式压力机。

装置的动作逻辑和压力机的冲压行程做联动，当滑块完成冲压回程上升到安全位置时，电磁阀接收到设备给出的触发信号，驱动滑动主体沿着导杆横向移动，主体上预留的吹气嘴会沿着模面扫过，把滞留在模面上的零散废料吹向预设的废料滑槽，整个动作在滑块回程的间隙内完成，完全不占用额外的生产时间。和传统的固定吹气嘴相比，这种移动式的吹扫结构不存在清理死角，哪怕是卡在定位销旁边的细小废料也能被有效推落，避免废料残留带来的生产风险。

安装边界方面，装置整体厚度控制在较低范围，不会和压力机的滑块下行轨迹产生干涉，两侧安装座的孔位间距可以根据实际安装需求做小范围调整，气源接口采用标准快插接头，现场接管不需要额外加工接头配件，日常维护只需要定期给导杆涂抹少量润滑脂、清理吹气嘴的进气滤网即可，没有复杂的易损件，适合在各类连续冲压工位上批量配套使用，能有效降低操作人员的劳动强度，减少因废料残留导致的设备停机和模具损坏概率。
