流线型扭曲镂空艺术立方结构件

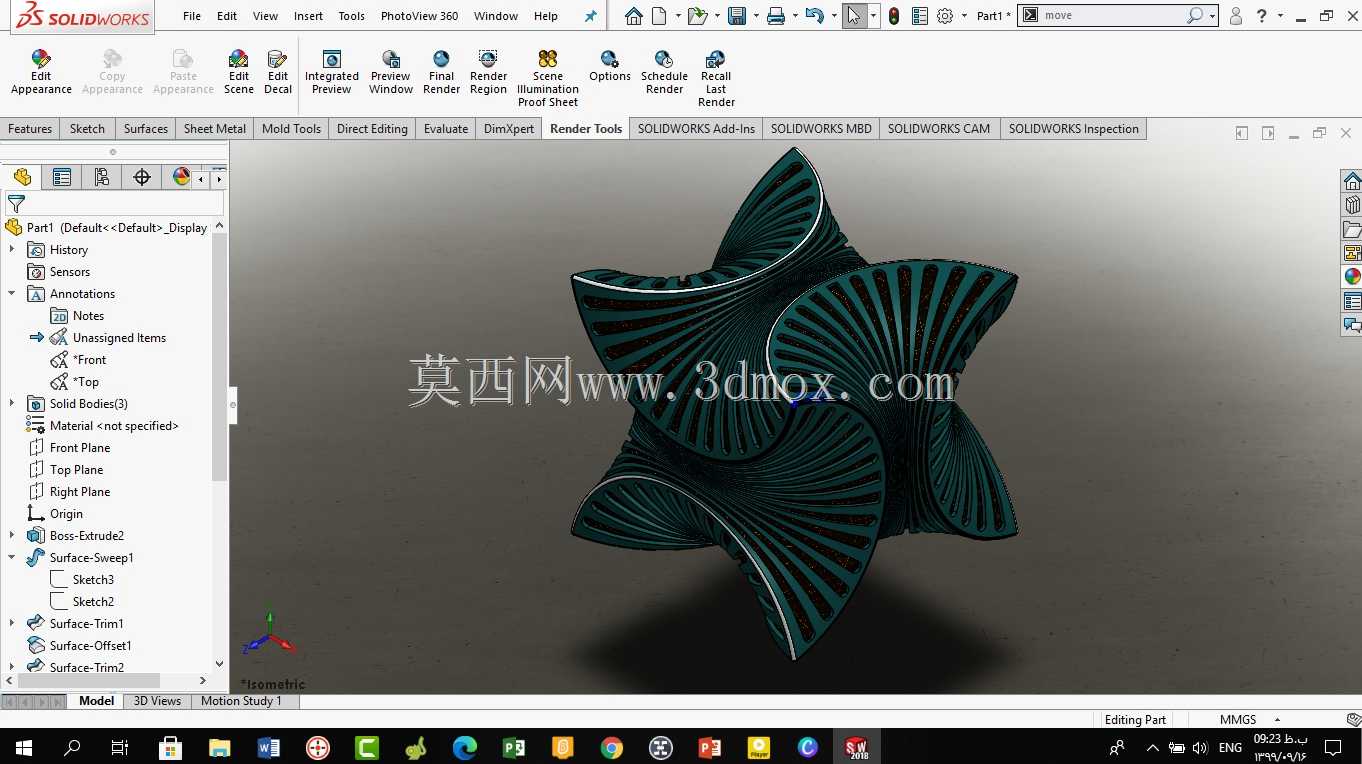

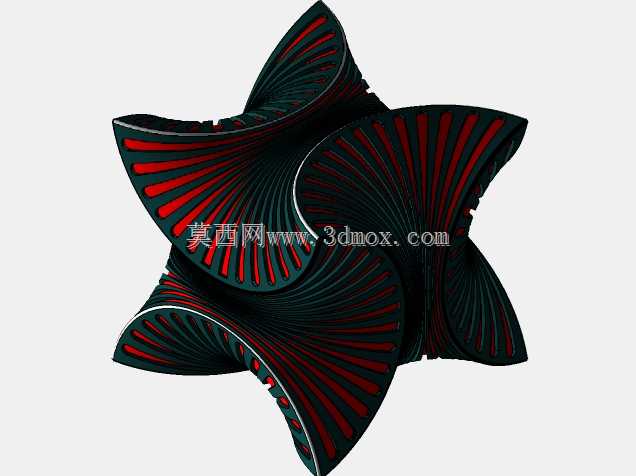

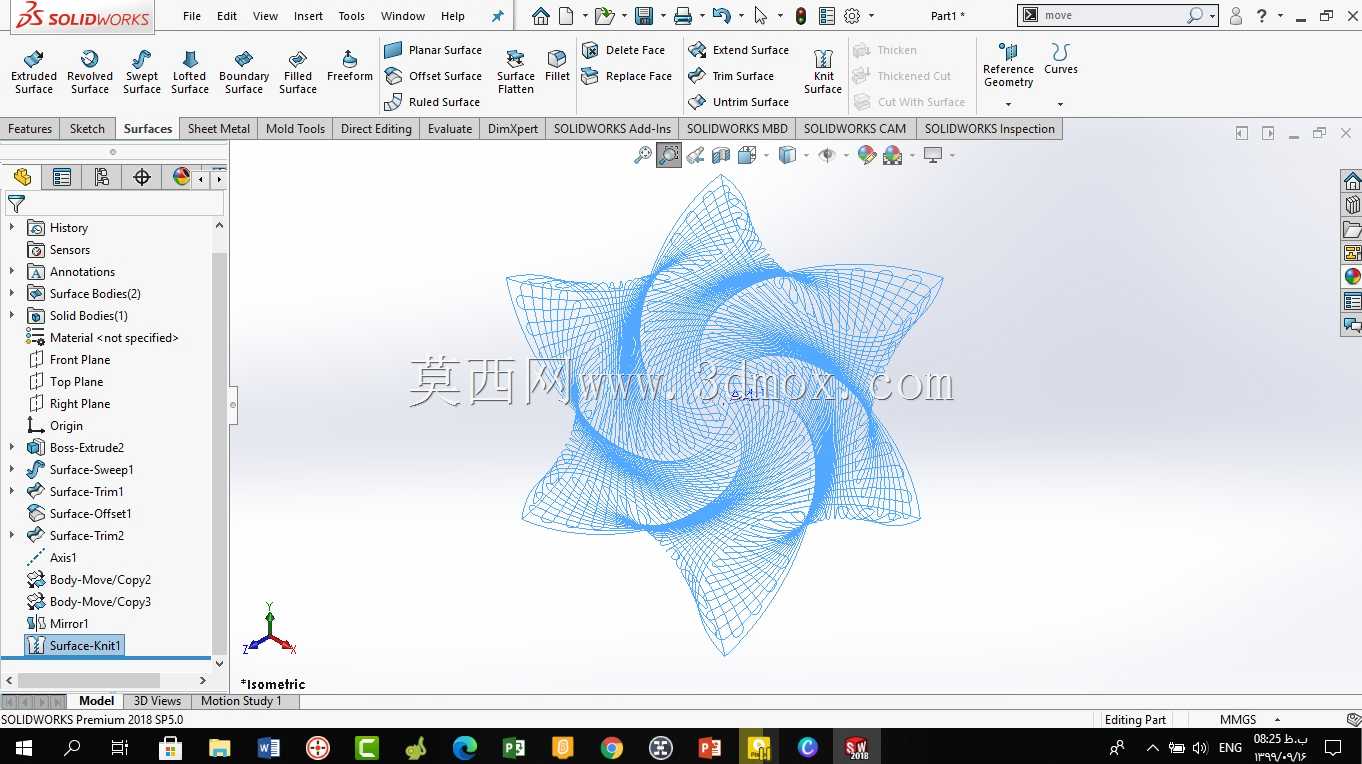

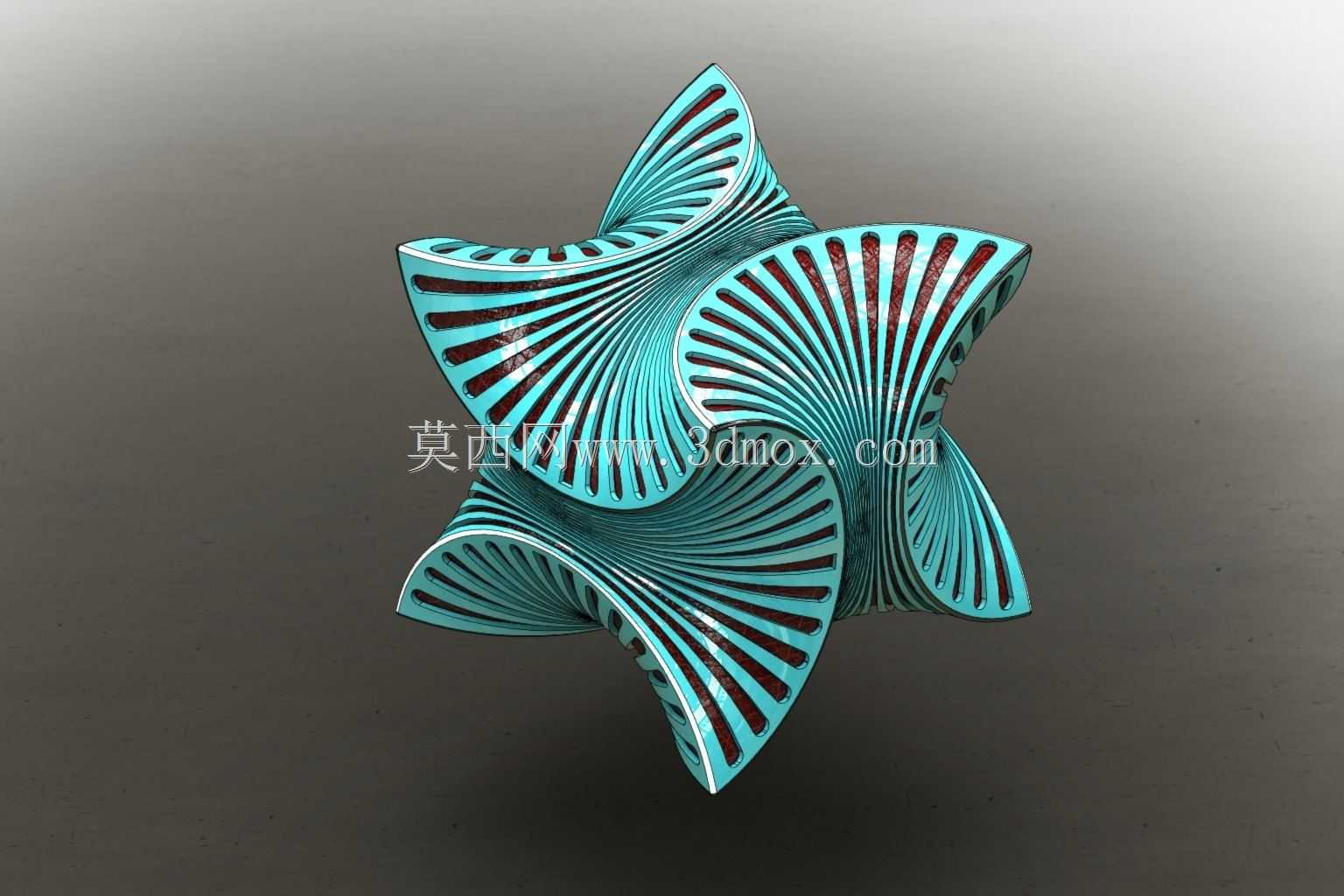

这类带连续扭曲曲面的镂空立方结构，常作为工业设计展陈的结构验证样件、文创机械摆件的核心主体，也可用于流体力学演示场景中，直观展示曲面导流的形态逻辑，部分精密加工的同类型结构还会作为特种静态混合器的内芯参考构型，在小流量流体混配工位承担分流导向作用。设计阶段优先处理的是曲面的连续过渡问题，所有肋条的扭转角度沿立方空间对角线做等梯度渐变，避免出现曲率突变的折角，既保证3D打印或五轴铣削加工时的走刀连续性，也让整体结构的应力分布更均匀，不会在薄壁位置出现应力集中断裂的问题。结构的外轮廓边界严格控制在正立方的安装空间内，六个方向的外伸曲面顶点都对齐立方的棱边中点，安装时可直接适配标准立方安装座的卡槽，不需要额外调整定位基准，镂空肋条的厚度统一控制在均匀壁厚区间，既保证整体结构的刚性，也能控制成品的整体重量，作为摆件使用时不会出现重心偏移倾倒的问题。从功能特性来看，连续的放射状肋条形成了贯通的镂空通道，作为静态混配内芯使用时，流体经过扭曲通道会被反复分割、转向、汇合，无需额外动力就能实现多相流体的均匀混合；作为展陈样件时，曲面的光影反射效果能直观展示参数化建模的曲面质量，方便设计团队验证曲面光顺度的调整效果。设计过程中没有采用常规的实体切除思路，而是先搭建空间对角线的引导线，再以引导线为基准做肋条的扫掠成型，每一条肋条的扭转角度都和相邻肋条做参数化关联，调整单条肋条的曲率时，整体结构能自动保持曲面的连续衔接，避免出现曲面缝隙或者重叠的问题。安装边界上，结构的六个端面都预留了平面定位基准，不管是做桌面摆件的底座安装，还是嵌入设备内部做功能内芯，都能快速完成定位固定，不需要额外设计转接结构，适配性较强。
