立式加工中心配套工业机器人上下料产线

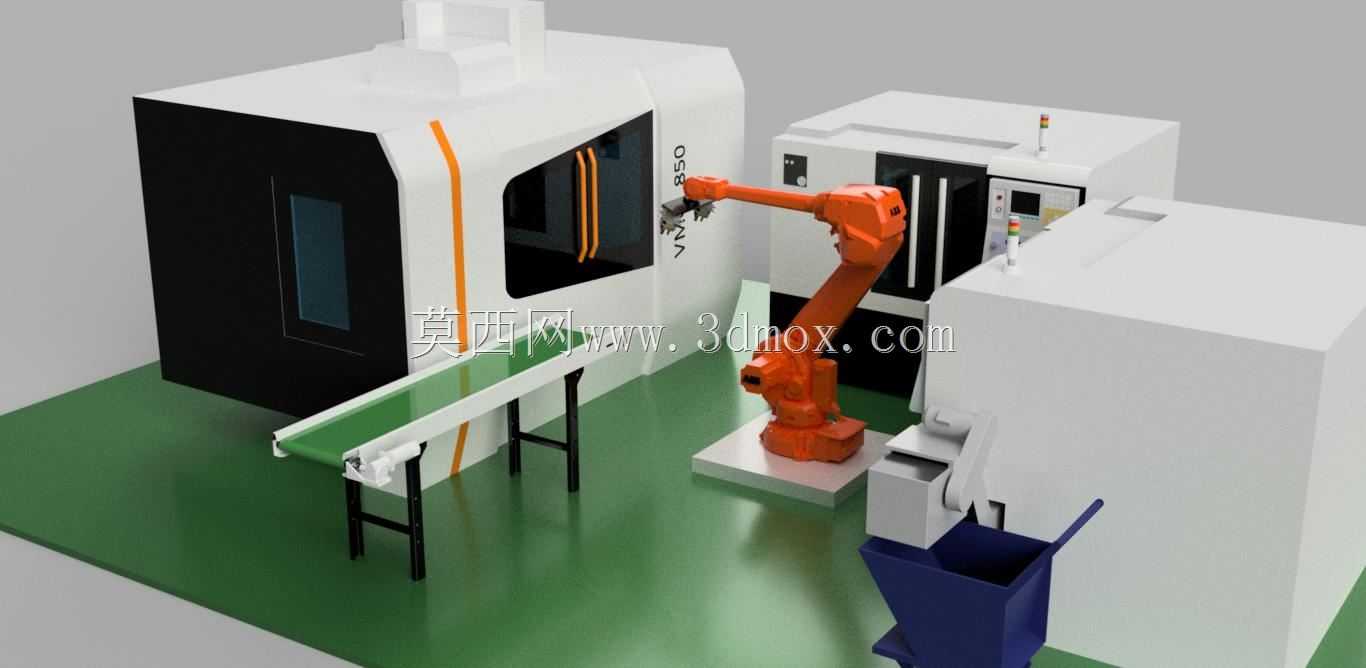

这套产线模型围绕立式加工中心的自动化上下料需求搭建，核心是解决中小批量机加工环节的人工上下料效率低、重复定位误差大、高危工位人员值守的问题，常见于汽车零部件、通用五金配件的精密加工车间，适配盘类、轴类、小型壳体类零件的连续加工作业。布局上以立式加工中心为核心加工工位，六轴工业机器人安装在加工中心与出料输送线的中间区域，安装底座的高度经过匹配设计，保证机器人末端执行器的运动范围完全覆盖加工中心的工作台装夹位、输送线的取料位以及侧边料箱的待料暂存位，避免运动过程中与加工中心的防护门、输送线支架产生干涉。皮带输送线采用倾斜式布局，进料端对接前序工序的出料口，出料端延伸至机器人的可达作业半径内，支架采用方管焊接结构，支脚高度可调节，能够适配不同车间地面的平整度误差，输送线的侧边设置有挡边结构，防止加工件在输送过程中滑落，输送速度可匹配加工中心的单件加工节拍，实现待加工件的连续供给。加工中心采用全封闭防护结构，操作侧设置带观察窗的安全防护门，观察窗采用防飞溅的聚碳酸酯材质，能够阻挡加工过程中产生的切屑与切削液飞溅，顶部预留有排雾接口，可对接车间的油雾收集系统，设备侧面的电气柜与操作面板布局符合人机工程学要求，操作人员在调试阶段无需过度俯身或抬手即可完成参数设置与状态查看。六轴机器人的末端预留有夹具安装接口，可根据加工件的外形适配气动卡盘、磁吸夹具或者真空吸盘，关节处的走线采用内置拖链结构，避免长期往复运动造成线缆磨损，机器人的运动路径经过仿真优化，上下料动作的等待时间压缩至最短，配合加工中心的自动门开关动作，能够实现加工节拍的无缝衔接。侧边的料箱用于存放加工完成的成品件或者待加工的毛坯件，料箱采用倾斜式开口设计，方便机器人取放料时的定位，料箱放置位设置有定位挡块，保证每次更换料箱时的位置一致性，减少机器人的点位调试工作量。整套产线的安装边界经过紧凑化设计，在保证各设备维护空间足够的前提下，尽可能缩小整体占地面积，设备之间的安全距离符合机械安全设计规范，预留有检修通道，方便后期对加工中心主轴、机器人关节、输送线辊筒等部件的维护保养，各设备的电气走线可通过地面线槽或者顶部桥架排布，避免现场布线杂乱影响人员通行与设备操作。
