立式振动铣削加工专用铣床结构设计

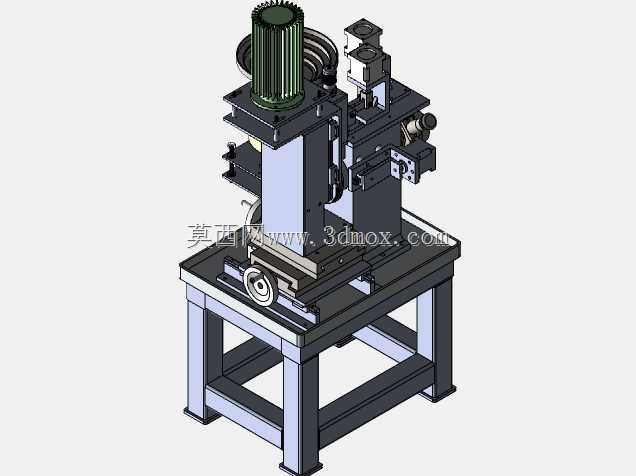

这款立式铣床主要面向小尺寸金属零件的精密铣削加工场景，在五金零件批量加工、小型模具型腔修磨、非标机械零件试制环节都能适配，尤其适合需要附加振动切削工况的加工需求，可有效降低薄壁件加工时的让刀变形问题，在小型机加工车间、职业院校实训工位、设备维修班组的零件修配场景中都有较高的使用频率。从结构设计逻辑来看，整机采用方管焊接机架作为承载基础，机架底部预留了地脚螺栓安装孔位，安装时可直接与混凝土地面通过膨胀螺栓固定，机架上部的安装台面经过铣平加工，保证各运动组件的安装基准平面度控制在0.05mm以内，避免因基础变形影响加工精度。主轴驱动部分采用立式安装的驱动电机直连主轴结构，省去了中间皮带传动的间隙误差，主轴套筒部分设置了手动进给手轮，可实现0-120mm行程的手动Z向进给，手轮旁配套设置了刻度盘，每格进给量对应0.02mm的主轴位移，方便操作人员精准控制吃刀深度。横向与纵向进给机构采用燕尾槽导轨搭配丝杠传动的结构，导轨面贴有减磨聚四氟乙烯软带，降低长期往复运动的磨损量，两个方向的进给行程均控制在200mm以内，适配小型零件的加工行程需求，不会造成不必要的结构冗余。设备上部额外设置了振动辅助加工模块，可在铣削过程中给刀具施加高频微幅振动，改变传统连续切削的切屑形成状态，加工铝合金、铜等软质金属时能有效避免积屑瘤的产生，提升加工表面质量。整机的安装边界控制在长800mm、宽600mm、高1500mm范围内，不需要占用过大的车间空间，常规的车间工位即可布置，电气控制部分全部集成在机架侧面的走线槽内，外部设置防护盖板，避免切削液、金属切屑进入电气回路造成故障。设计过程中特意将配重块集成在立柱内部，不会额外占用外部操作空间，操作工位设置在设备正面，操作人员站立即可完成工件装夹、进给操作、参数调整的全流程，符合人机工程学的操作高度要求，不需要额外垫高操作平台。各运动部件的润滑点都预留了注油嘴位置，日常维护时可直接通过注油嘴加注润滑脂，不需要拆解导轨护板，降低日常维护的工作量。
