基于Arduino控制的四轴泡沫数控加工设备结构

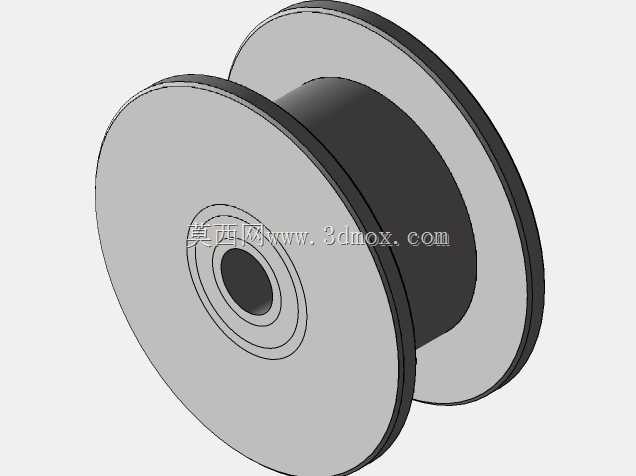

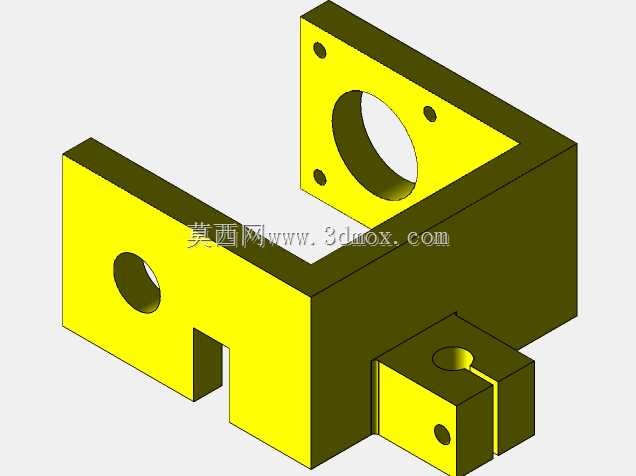

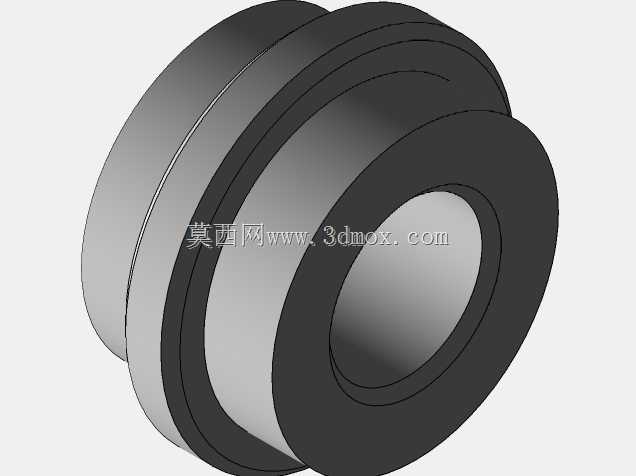

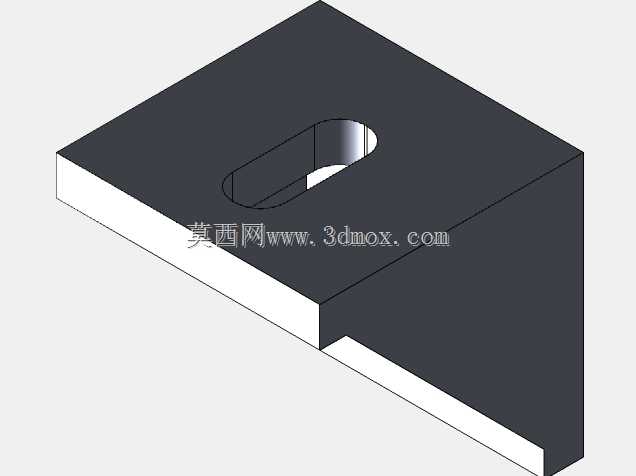

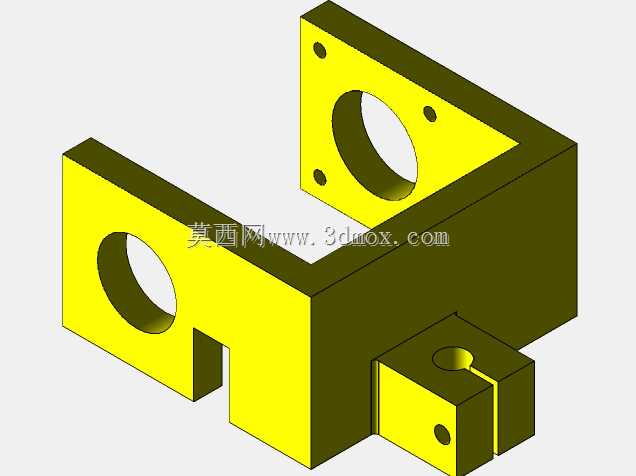

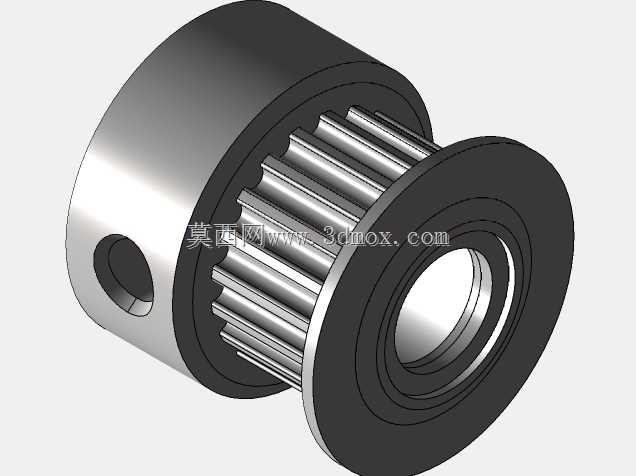

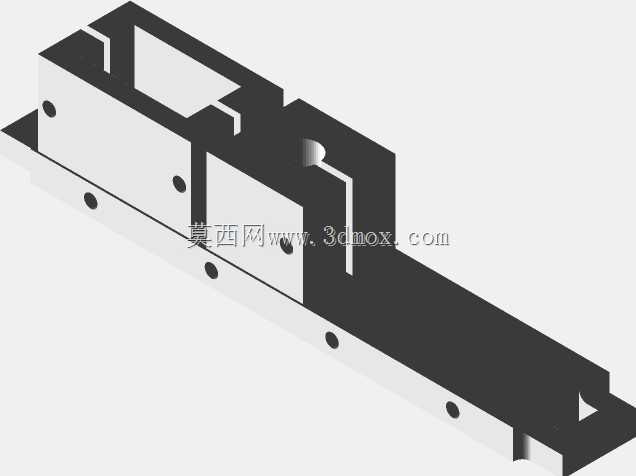

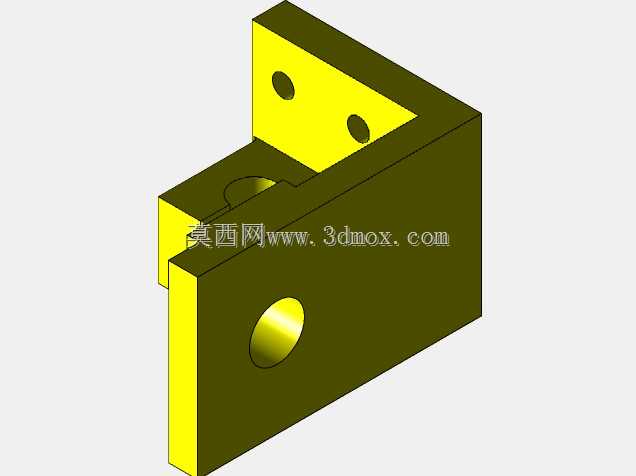

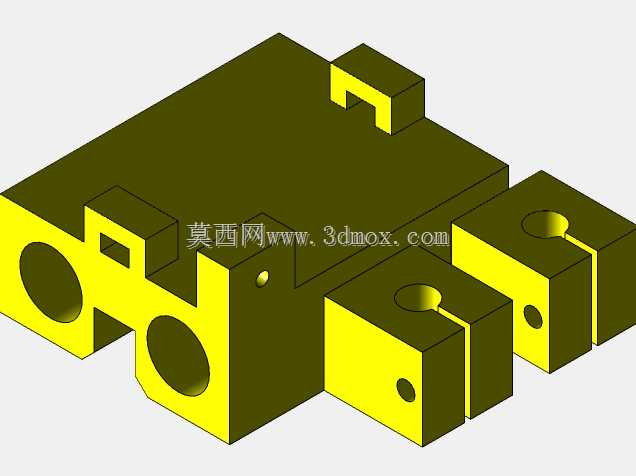

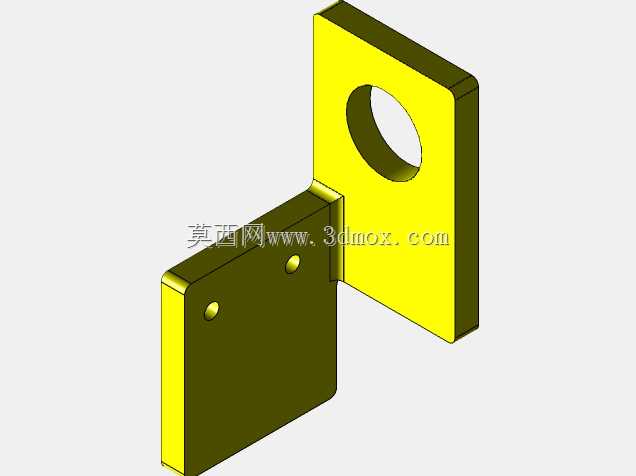

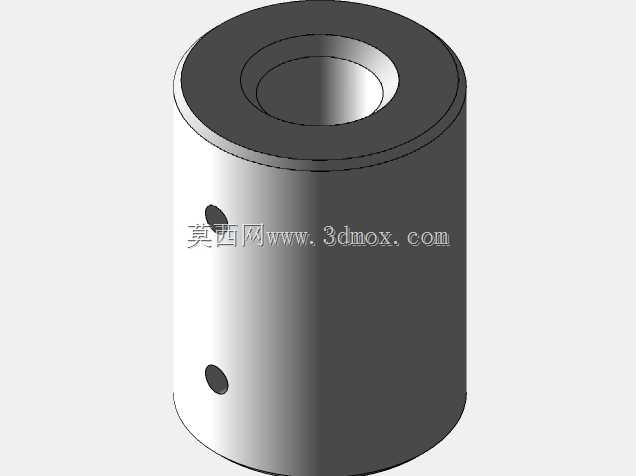

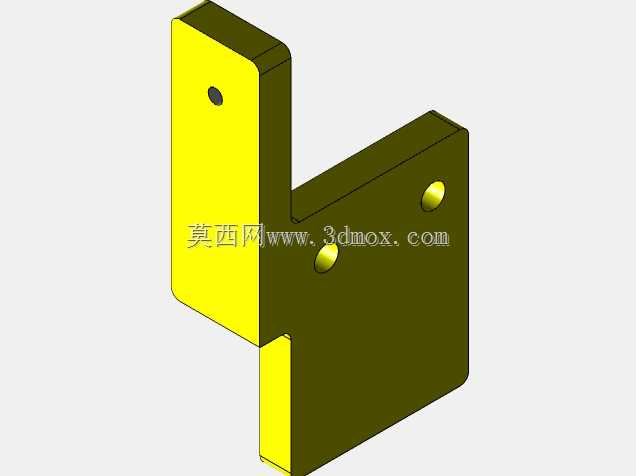

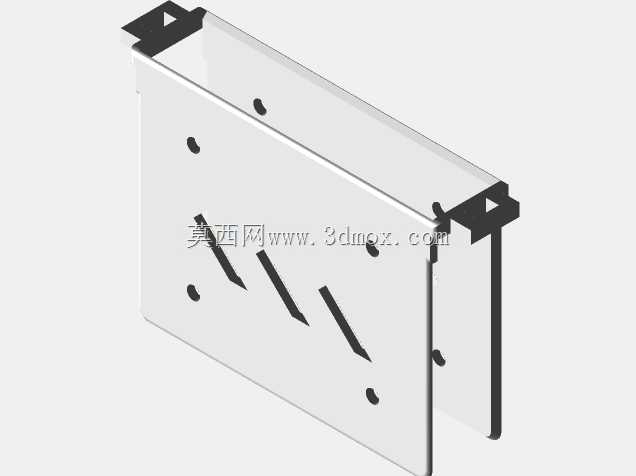

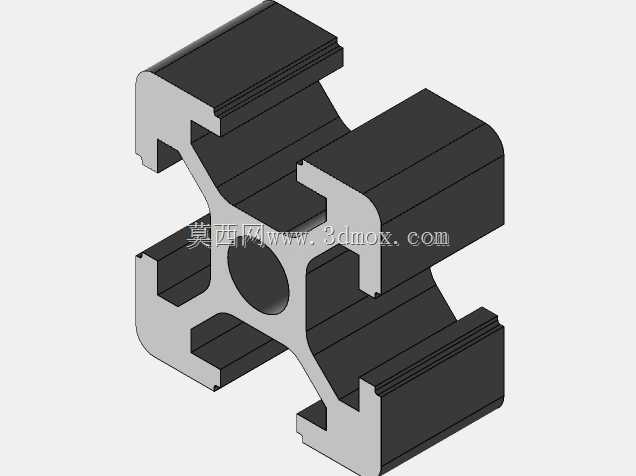

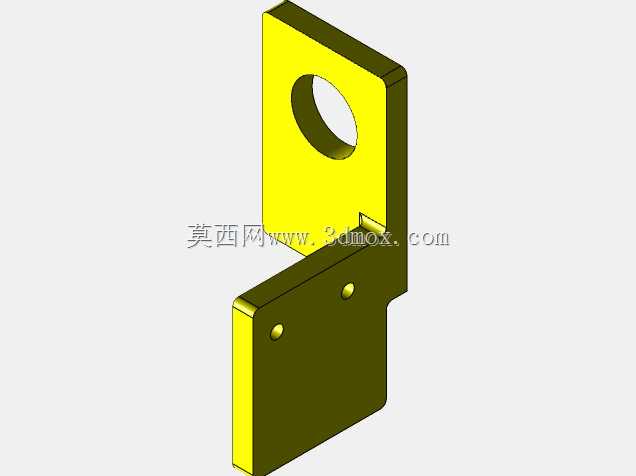

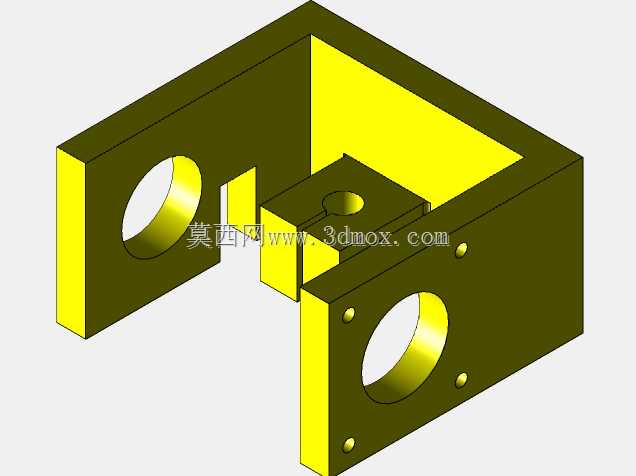

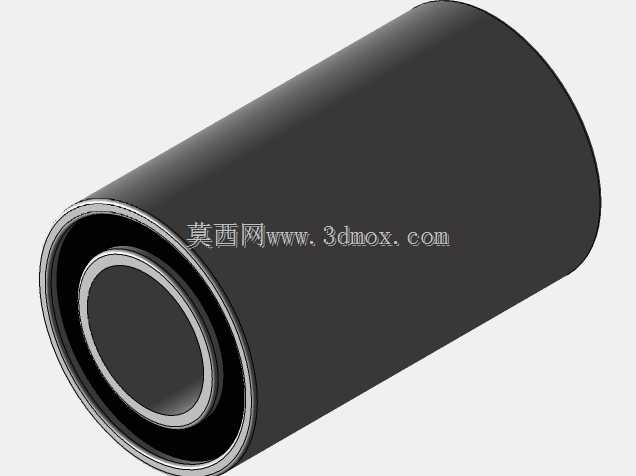

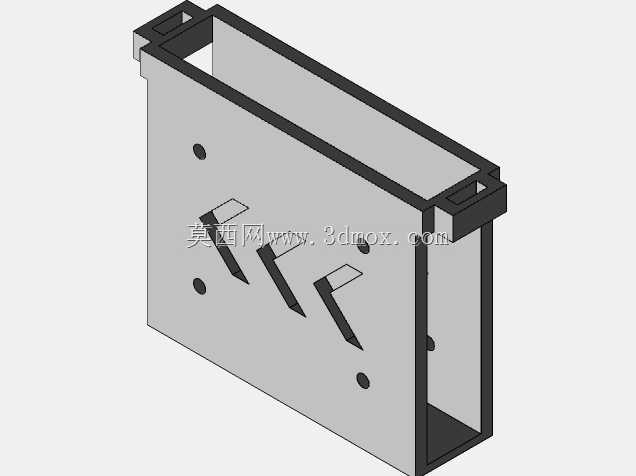

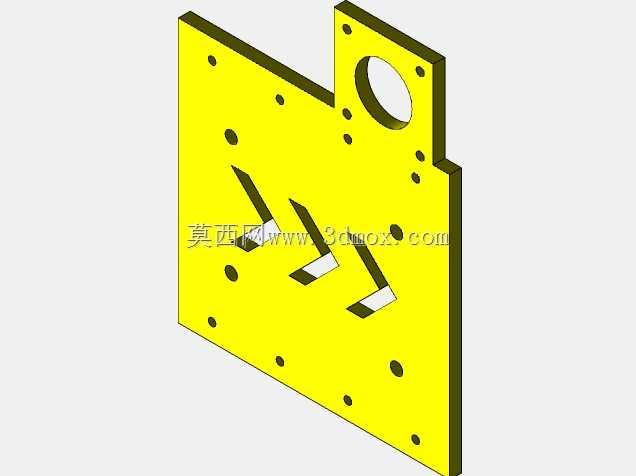

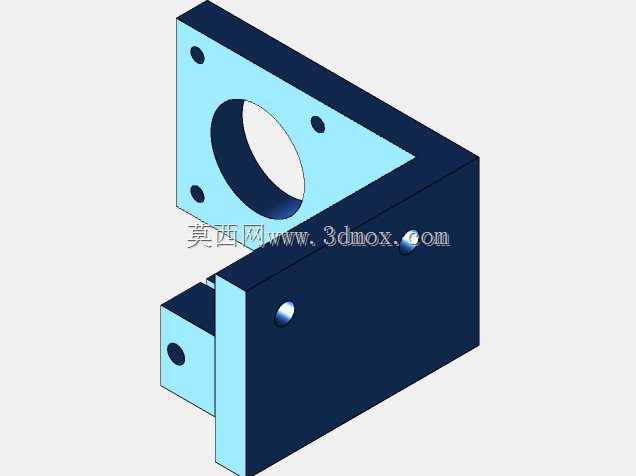

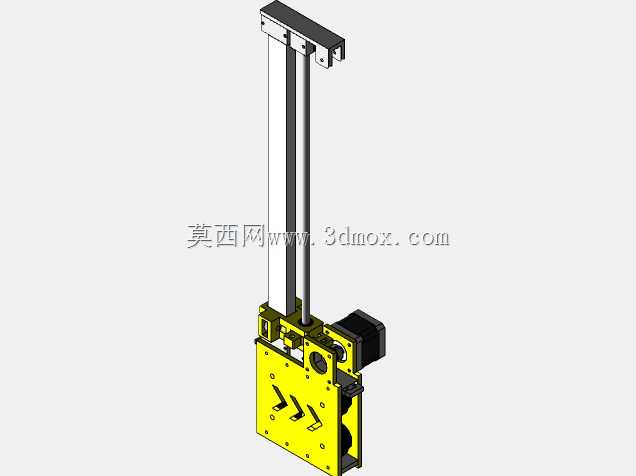

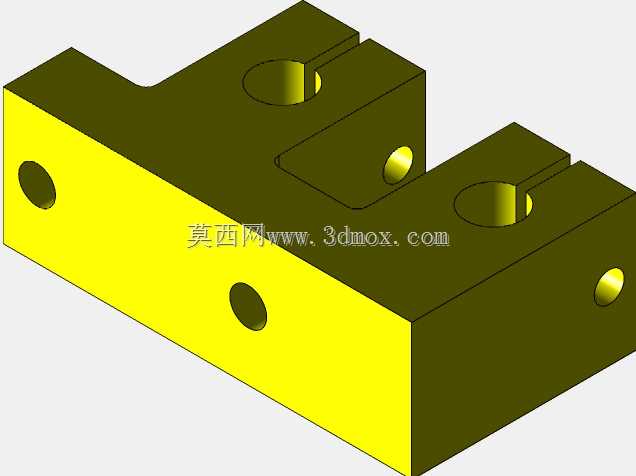

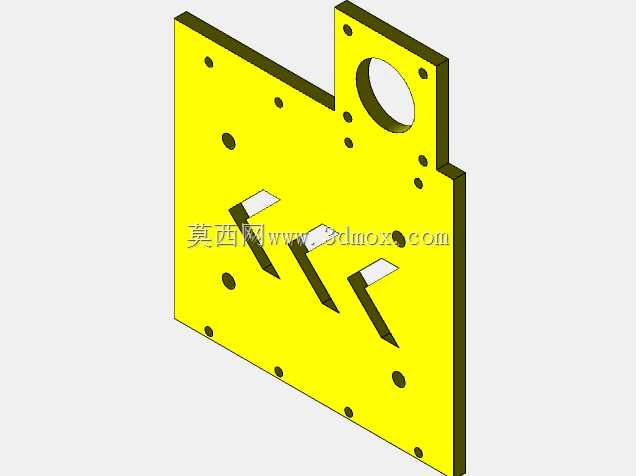

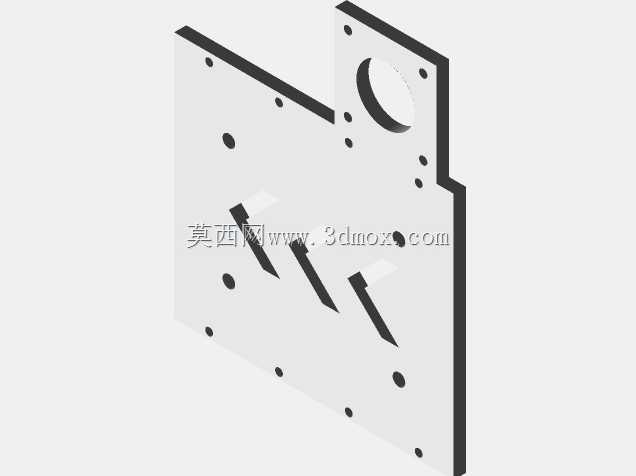

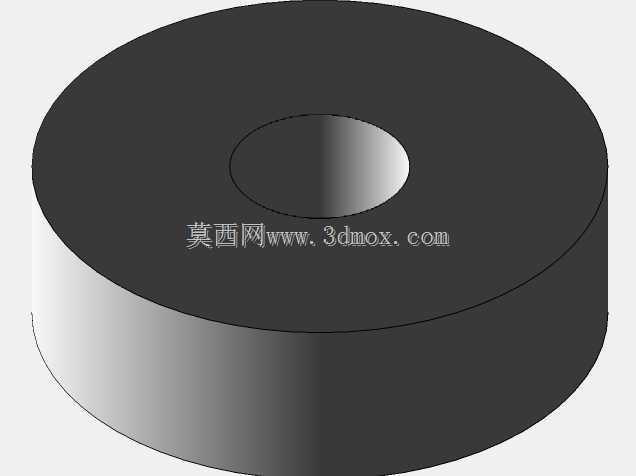

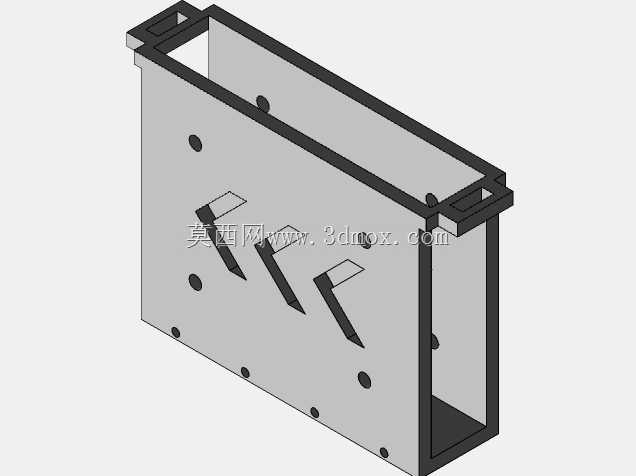

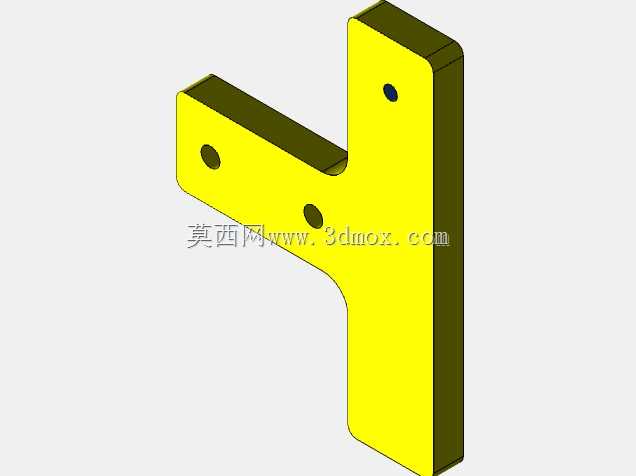

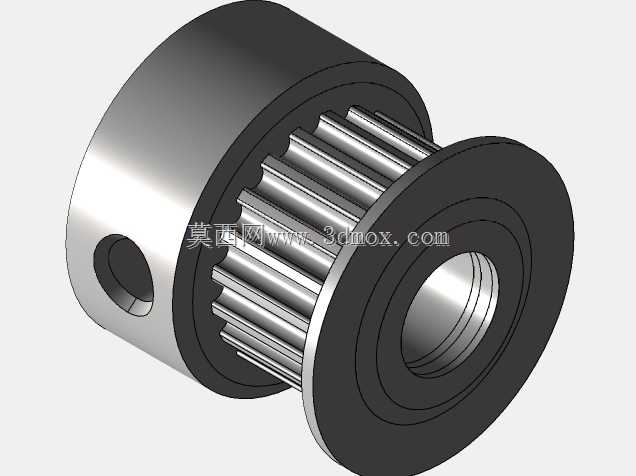

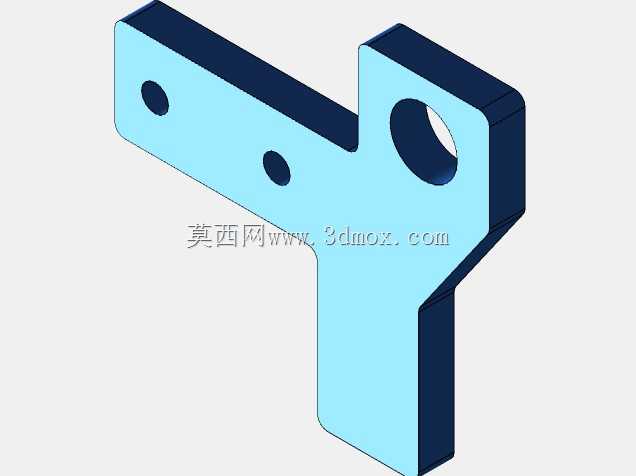

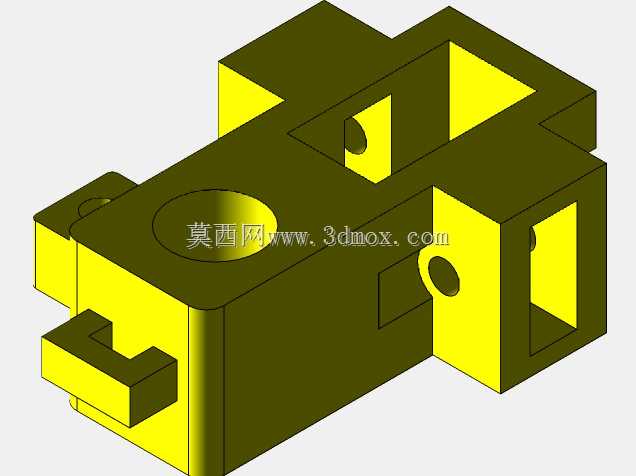

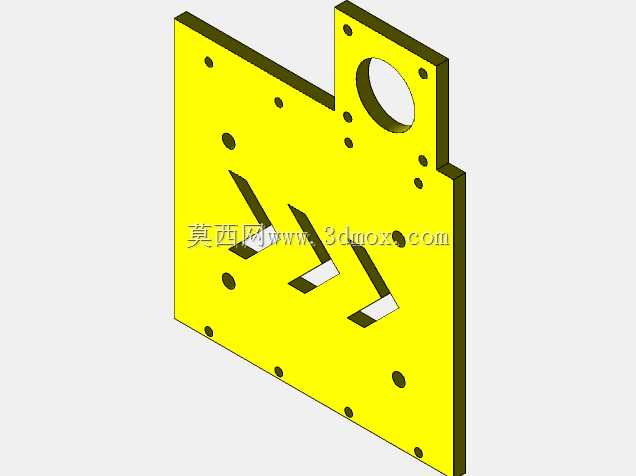

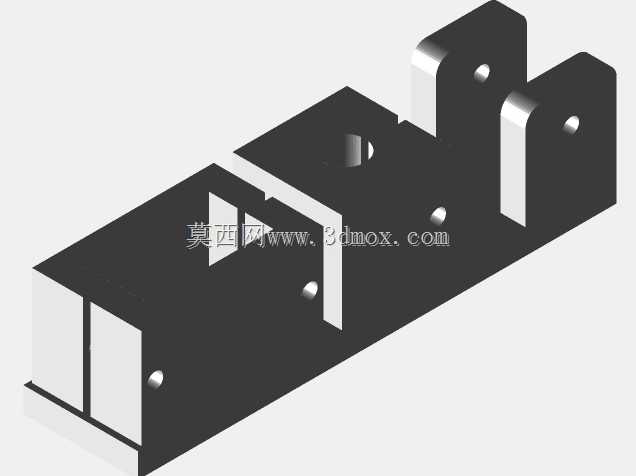

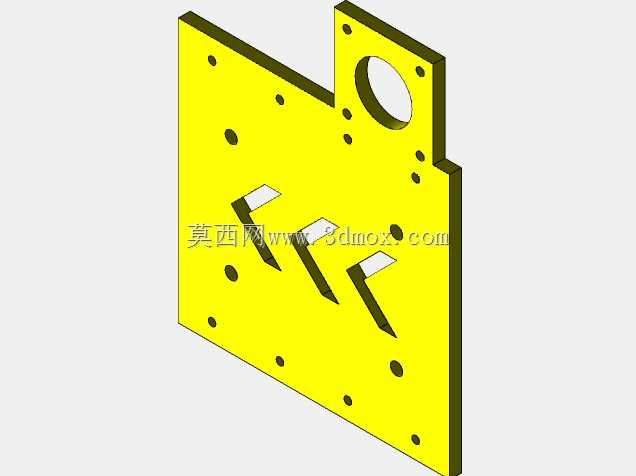

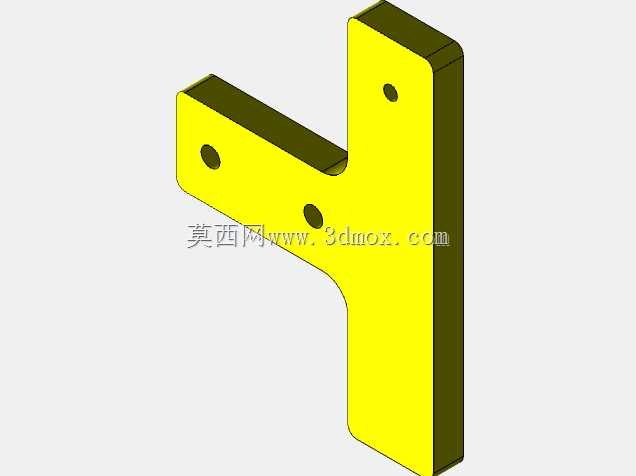

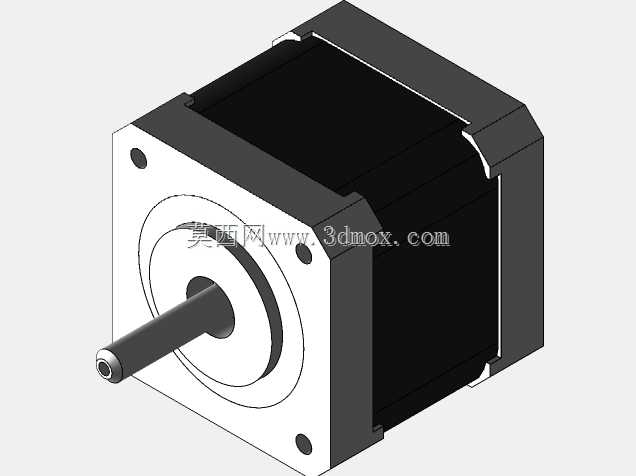

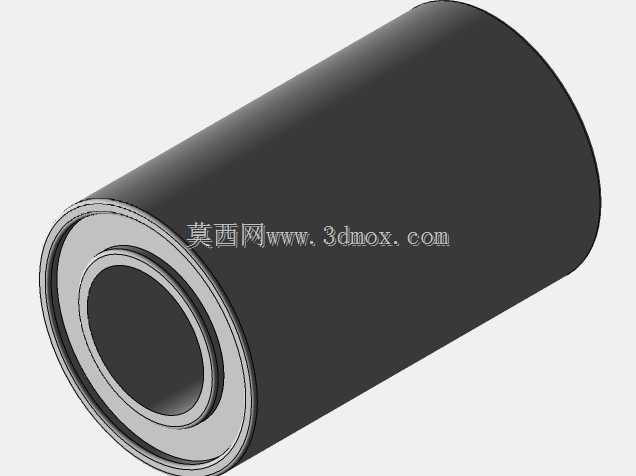

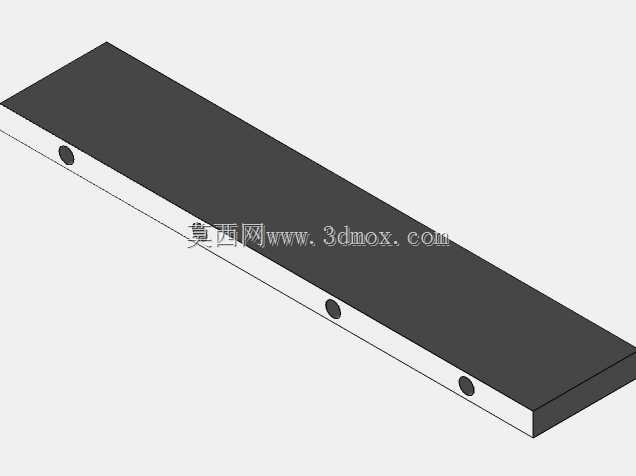

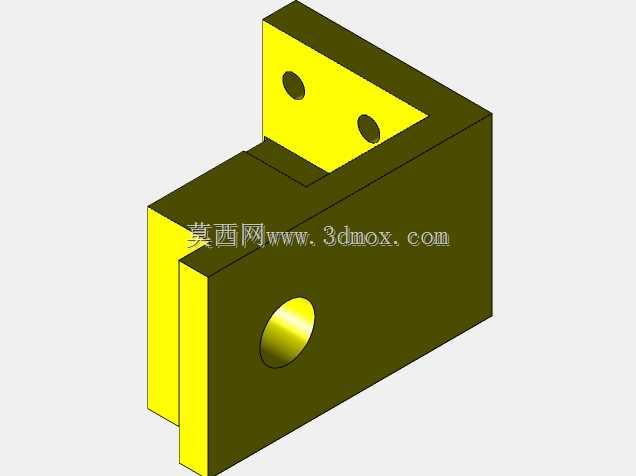

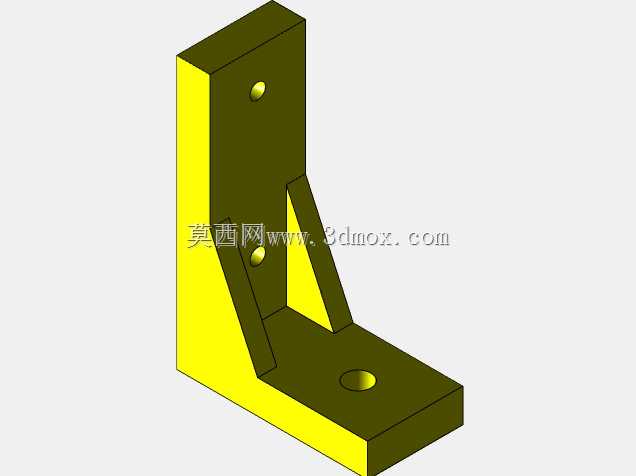

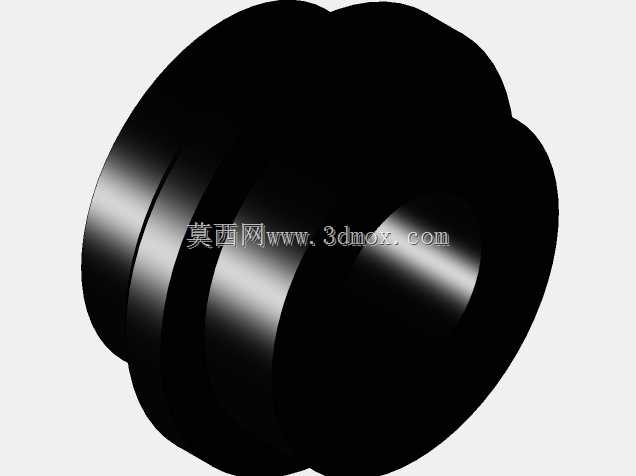

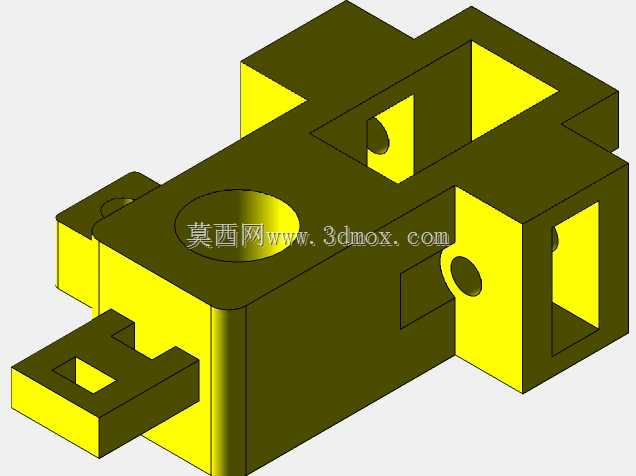

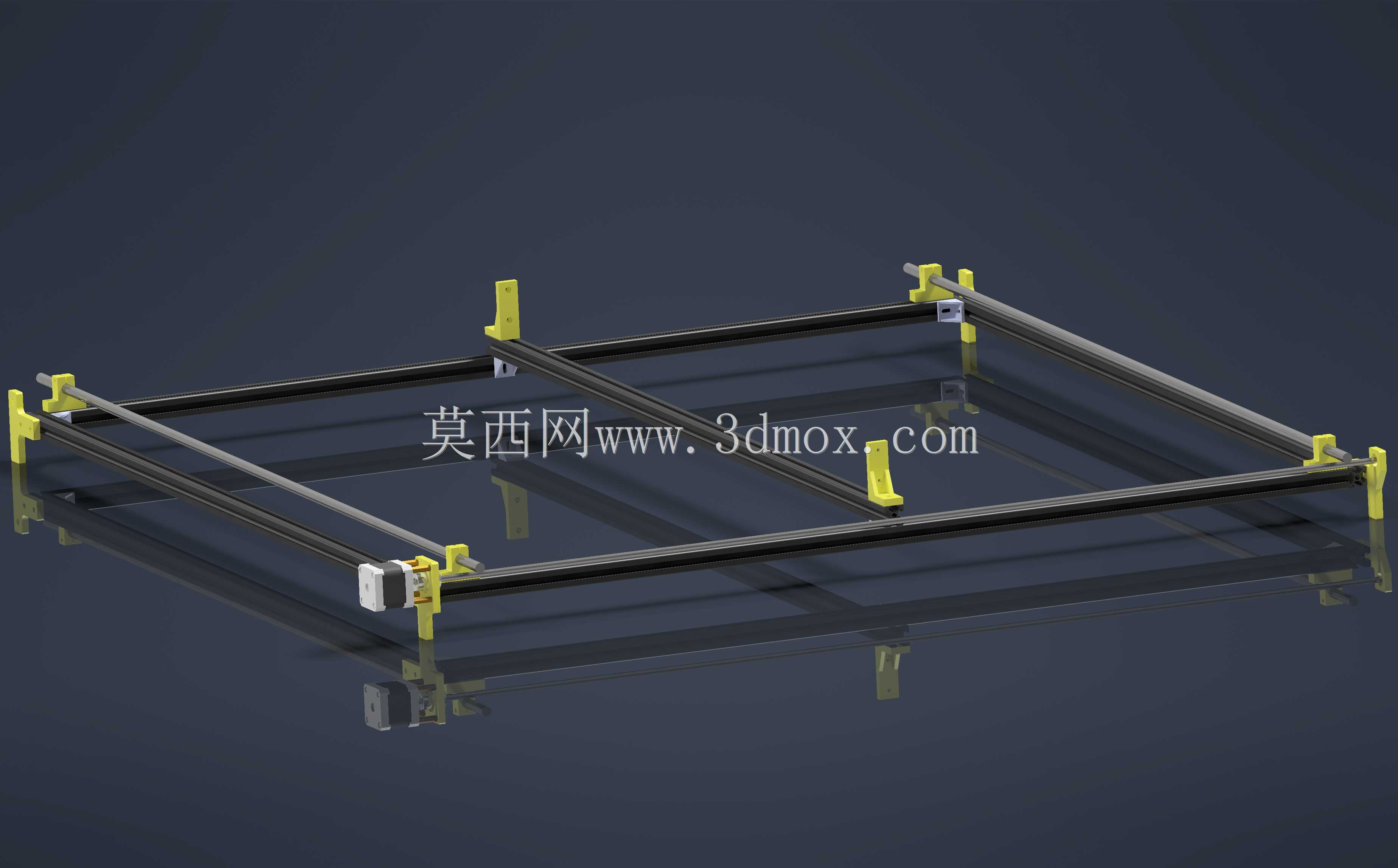

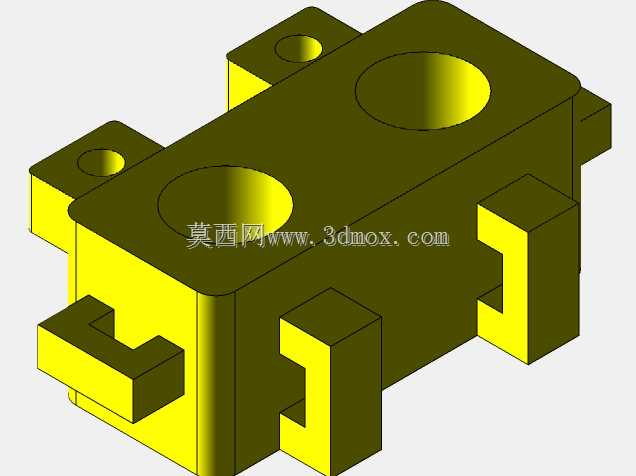

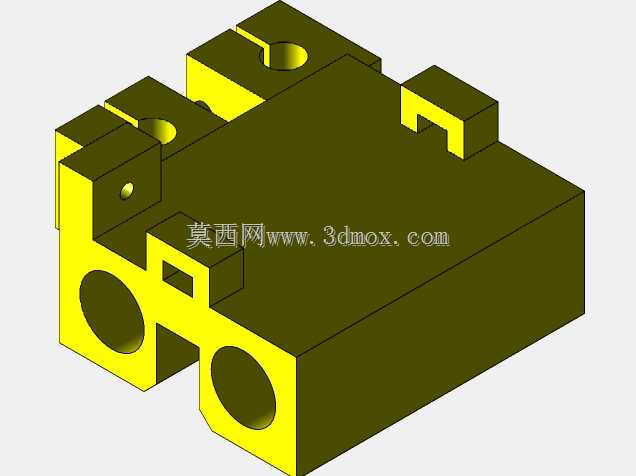

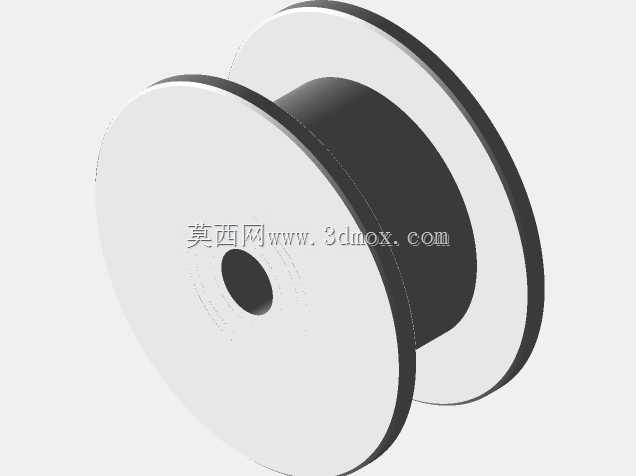

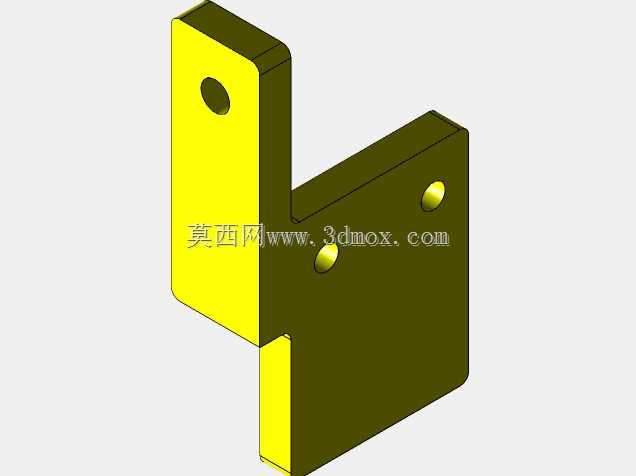

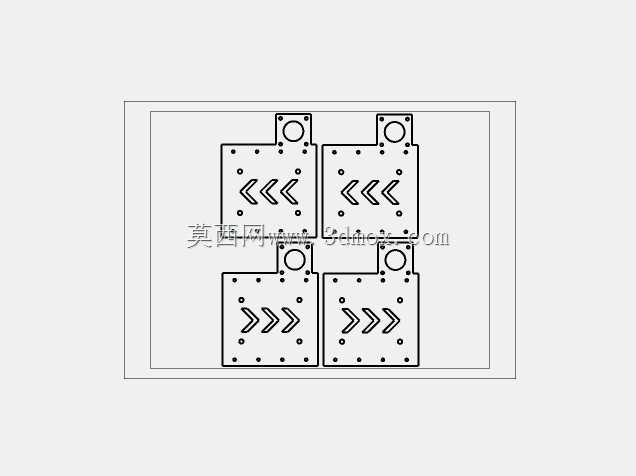

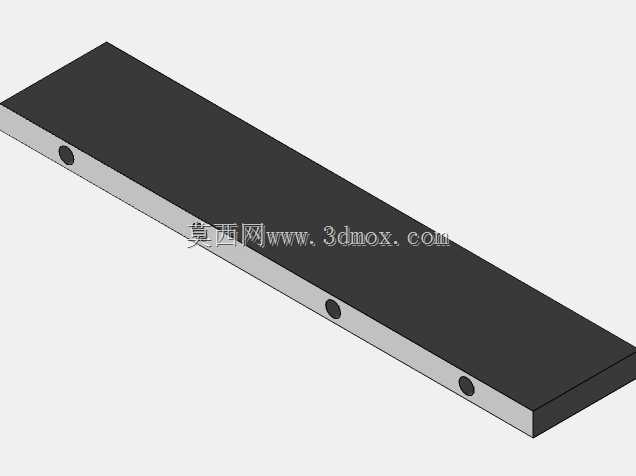

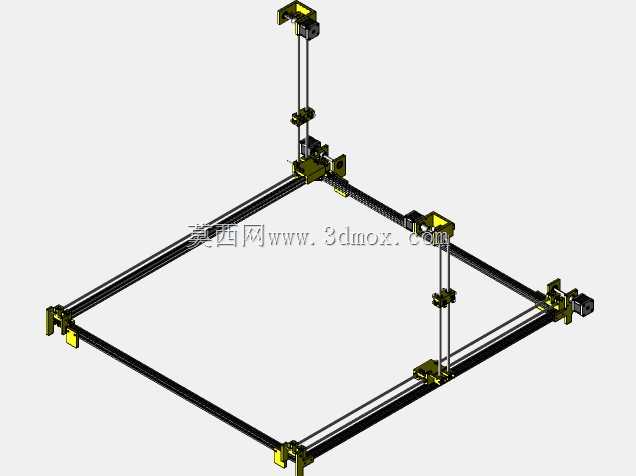

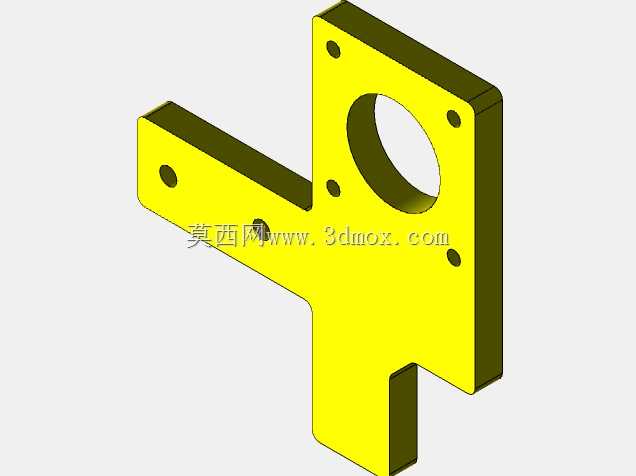

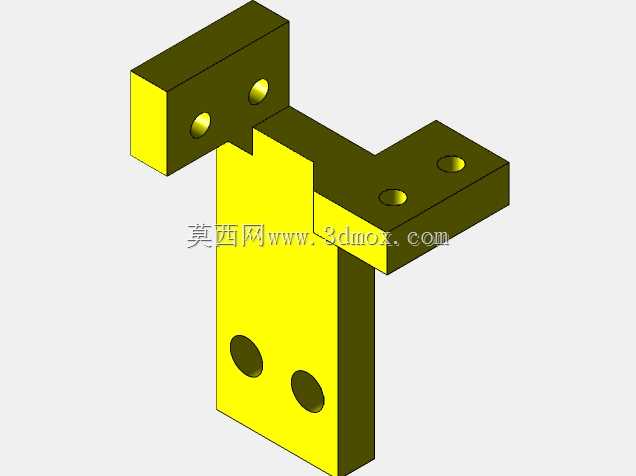

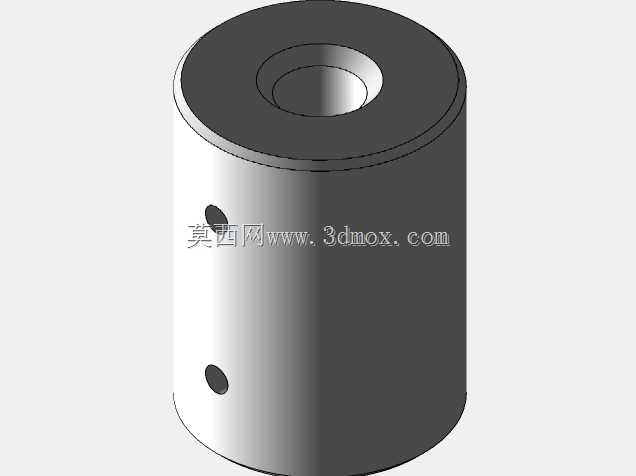

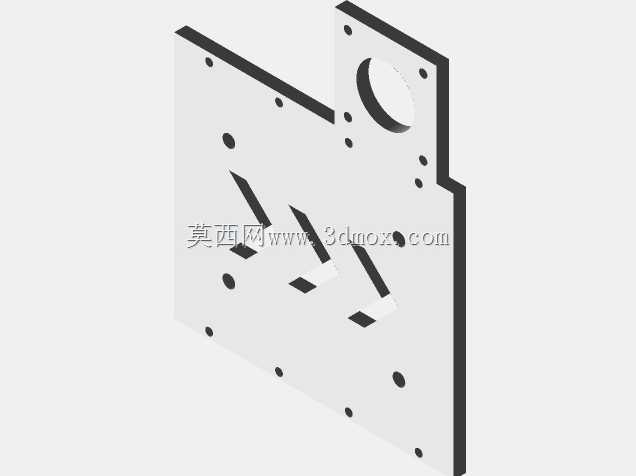

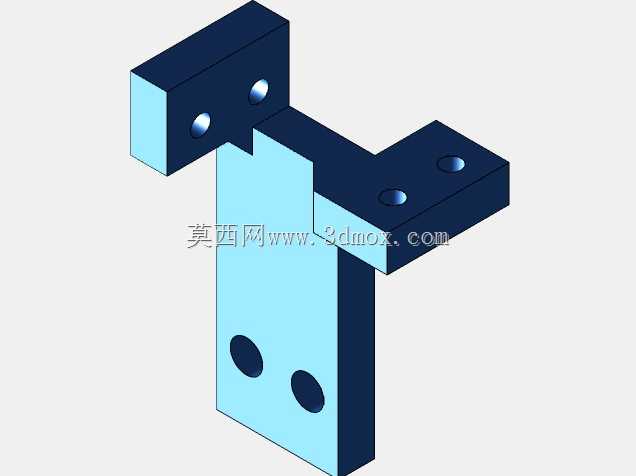

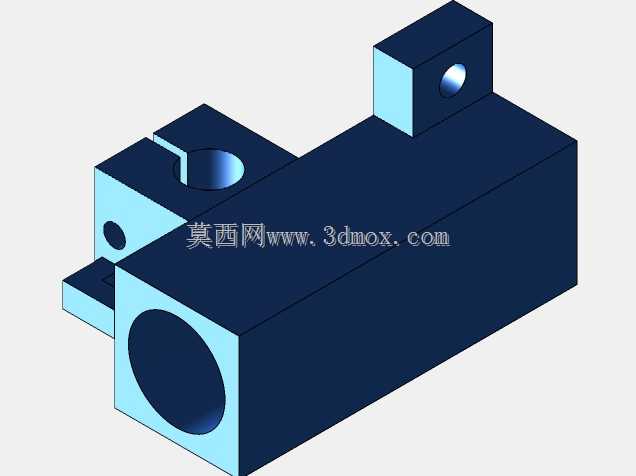

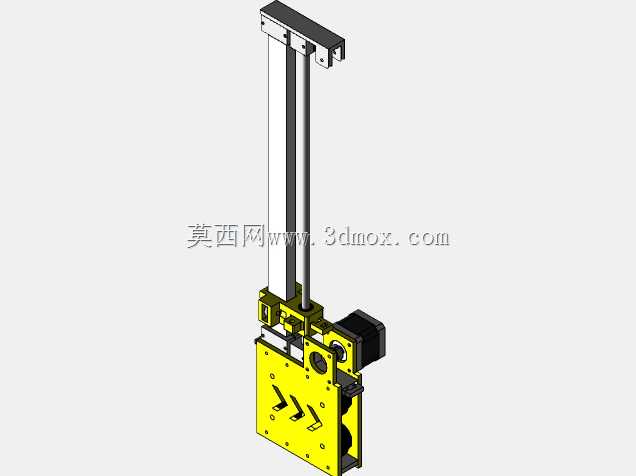

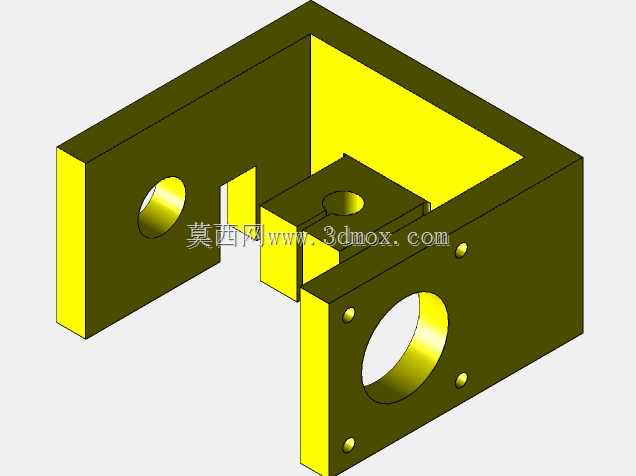

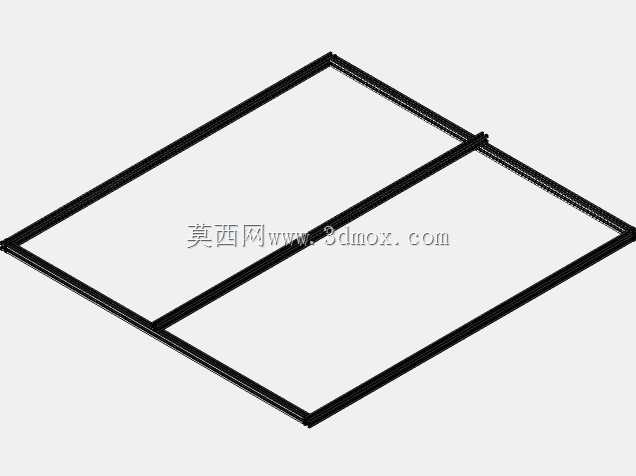

这款四轴泡沫加工设备的结构设计，核心面向消失模铸造、文创泡沫雕塑、包装内衬定制加工这类对软质泡沫材料有复杂轮廓切削需求的场景，区别于常规金属切削机床的高刚性设计思路，整体结构在保证运动精度的前提下做了轻量化适配，毕竟泡沫材料切削抗力极低，不需要过高的结构静刚度储备，反而对运动轨迹的平滑度、多轴联动的插补响应速度有更高要求。设备的第四轴采用卧式回转布局，可带动泡沫坯料做360度连续回转，配合XYZ三个直线轴的运动，能够完成带螺旋槽、复杂曲面回转体、多面异形结构的一次装夹加工，省去多次翻面装夹带来的定位误差，尤其适合加工铸造用的泡沫消失模，这类工件往往需要和金属铸件轮廓完全匹配，一次成型的结构能大幅减少后续修模的工作量。从安装边界来看，设备整体采用台式布局，直线运动轴采用铝型材搭建主体框架，配合线性导轨做运动导向，传动部分选用同步带搭配滚珠丝杠的组合，既可以满足泡沫加工所需的进给速度，也能控制整体制造成本，XYZ三个轴的有效行程适配常见的中小尺寸泡沫坯料加工需求，第四轴的卡盘夹持范围覆盖常规泡沫方料、圆料的装夹尺寸，设备底部预留了电控系统安装空间，可将Arduino控制板、步进电机驱动器、电源模块全部集成在机架内部，减少外部走线带来的干涉风险。设计过程中特意考虑了泡沫切削的排屑特性，泡沫切屑质地轻、容易飘散，所以在切削区域周边预留了吸尘接口的安装位置，可外接工业吸尘设备及时排走切屑，避免切屑堆积在导轨、丝杠表面影响运动精度，主轴部分选用高转速低扭矩的风冷主轴，适配泡沫加工的高速小进给切削参数，不会因为切削力过大导致泡沫坯料变形。整个结构的运动部件做了动平衡适配，第四轴的回转台在装夹不同重量的坯料时，可通过配重调整减少回转过程中的振动，保证加工曲面的光洁度，各轴的限位开关安装位置做了冗余设计，既可以做软限位保护，也有硬限位触发结构，避免运动超程损坏设备。
