Attiny85直插式USB微型开发板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288401
  • Attiny85直插式USB微型开发板结构设计
  • Attiny85直插式USB微型开发板结构设计
  • Attiny85直插式USB微型开发板结构设计

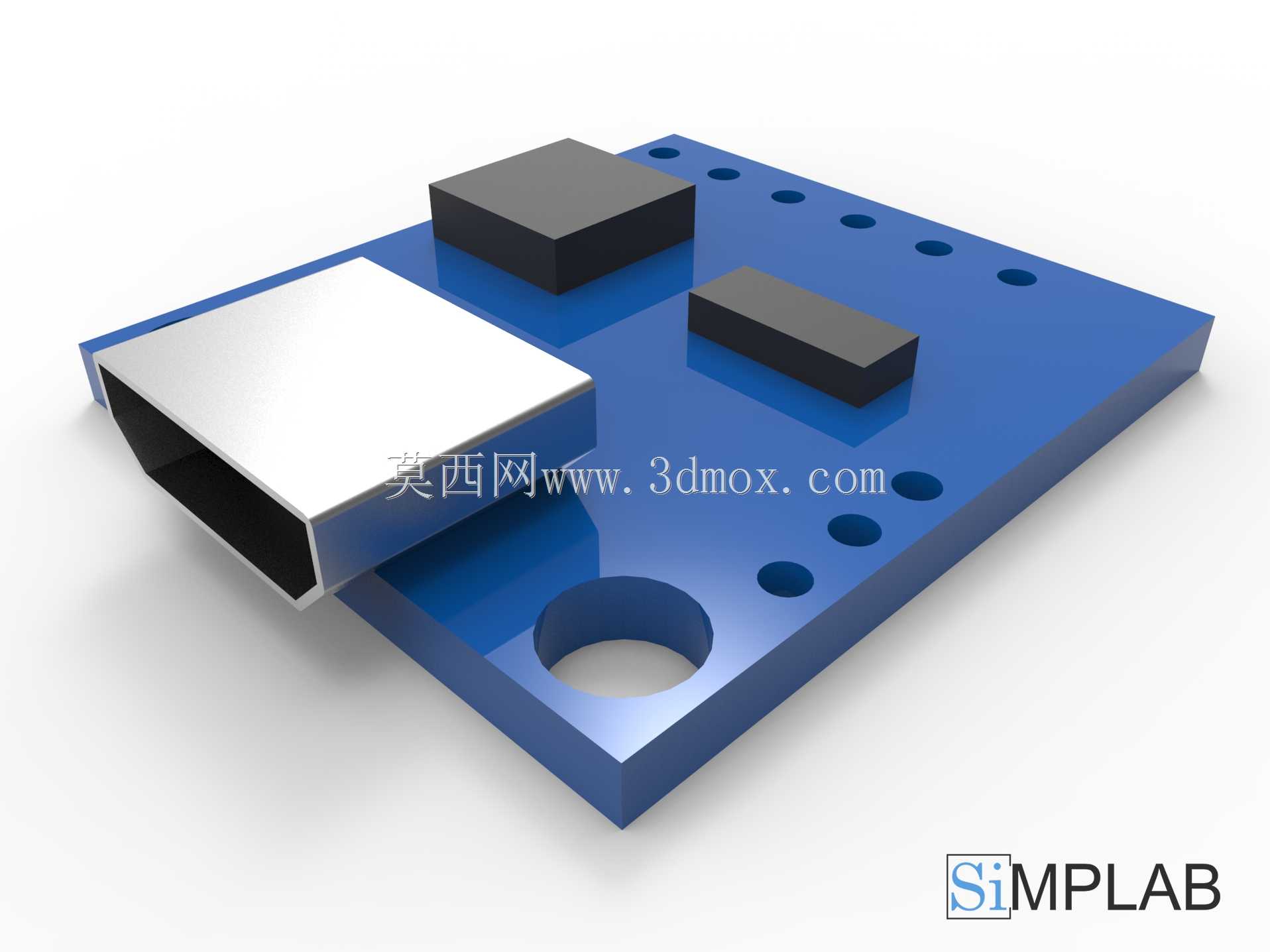

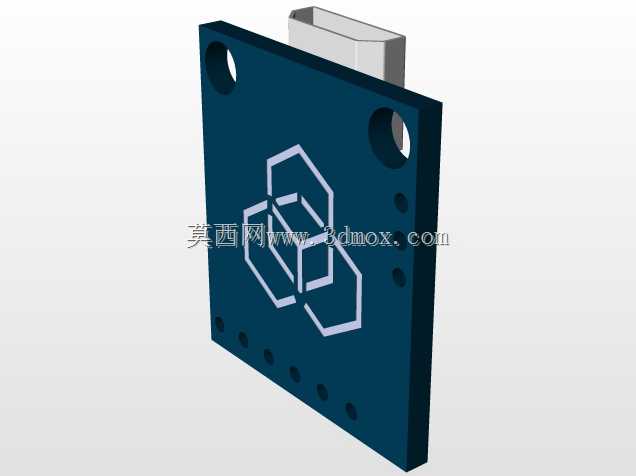

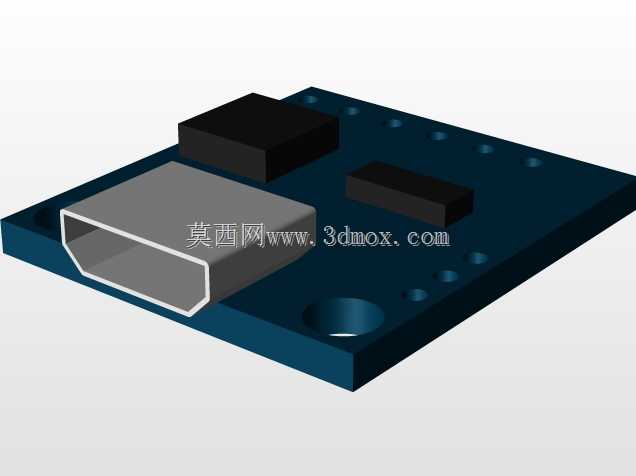

这款直插式USB接口的微型控制板,主要面向小型嵌入式开发场景、便携电子DIY项目以及极简功能的外设控制需求,在桌面小型智能外设、便携传感节点、简易加密狗类设备、小型USB功能扩展模块中应用广泛,无需额外外接下载器,直接插入电脑USB端口即可完成程序烧录与供电,省去了传统开发板需要外接电源线、下载线的繁琐步骤,非常适合空间受限的嵌入式项目使用。从结构设计来看,板载元件全部采用表贴布局,整体PCB采用蓝色阻焊设计,板型做了切角处理适配USB公头的金属外壳安装,公头部分直接延伸出PCB板边,金属屏蔽罩直接焊接在板边预留的焊盘上,既保证了USB接口的结构强度,也能满足USB接口的电磁屏蔽要求,避免信号传输过程中的干扰。板上预留了多组等间距安装孔,孔径适配M2规格的固定螺丝,既可以直接插在USB端口悬空使用,也可以通过安装孔固定在小型设备的壳体内部,安装边界可以适配厚度1.6mm的PCB常规安装槽位,整体板身厚度加上最高元件的高度不超过8mm,在紧凑的设备壳体内也能轻松布置。板上的三个核心元件分别做了布局分区,USB接口旁的主芯片区域预留了足够的覆铜散热面积,两个被动元件分别布置在板身中部和尾部,避开了安装孔的位置,也不会和USB金属外壳产生结构干涉,板边的半孔设计既可以作为外接引脚的焊盘,也能在批量生产时做拼板分割使用。设计过程中充分考虑了实际使用的插拔受力,USB公头根部的PCB做了加宽处理,避免多次插拔后出现板边断裂的问题,所有元件的布局都避开了插拔时的手指受力区域,插入USB端口时不会出现元件硌手的情况,板上的定位孔同时兼顾了安装固定和生产过炉的定位需求,不需要额外增加工艺孔就能满足SMT贴片的生产要求。对于嵌入式开发人员来说,这种一体化USB结构的设计省去了额外的USB转串口芯片和接口电路,板身的尺寸刚好和标准USB公头的宽度匹配,做外壳设计时只需要预留标准USB接口的开孔尺寸即可,不需要额外设计复杂的接口固定结构,能大幅缩短小型USB类电子设备的开发周期,在做小型功能验证样机时,可以直接用这款板型做核心控制部分,只需要外接对应的功能电路就能快速完成样机搭建,不需要重新绘制最小系统部分的PCB,能有效降低前期样机开发的时间成本。
