NEMA34规格步进同步机三维结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288415
  • NEMA34规格步进同步机三维结构设计
  • NEMA34规格步进同步机三维结构设计

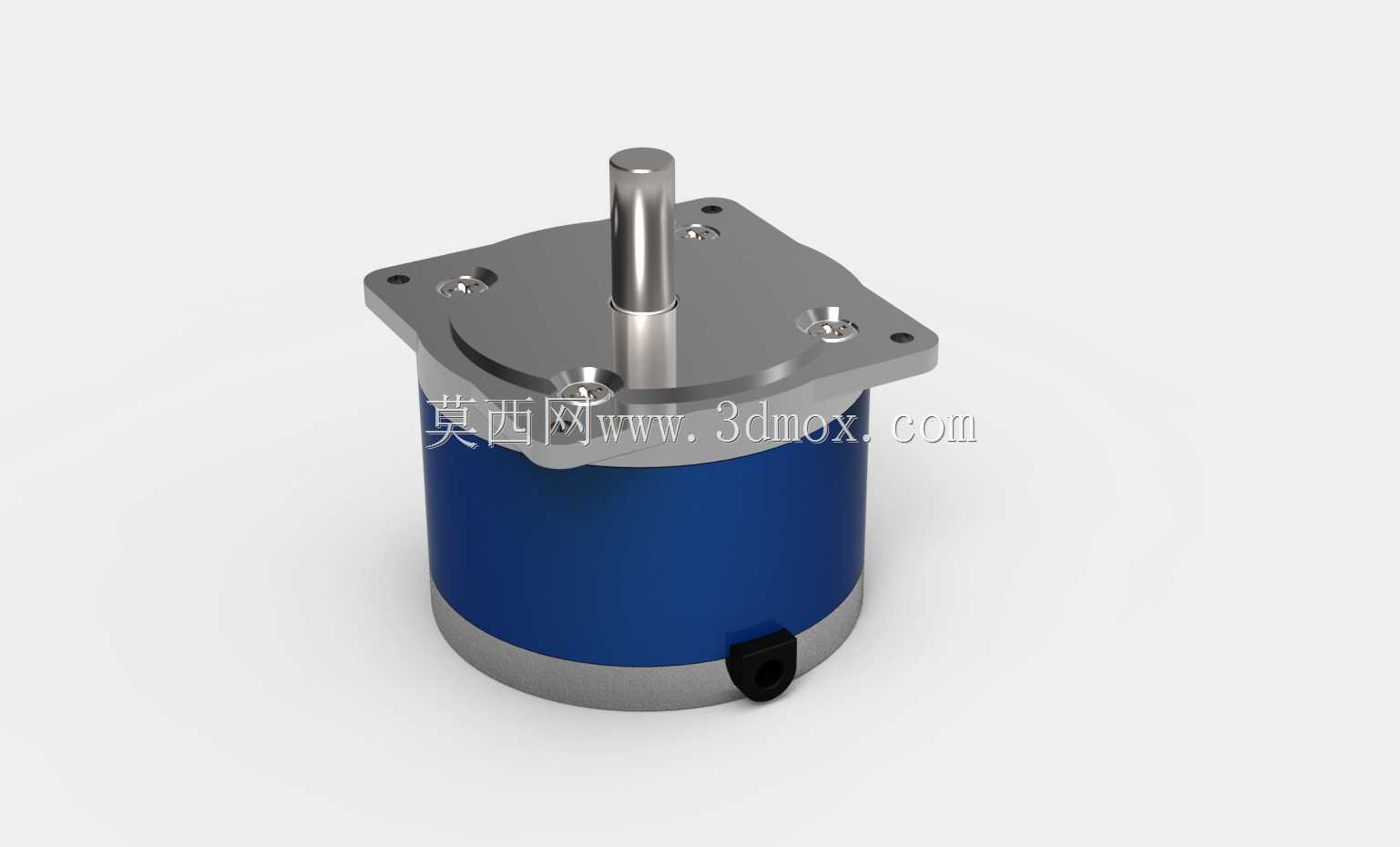

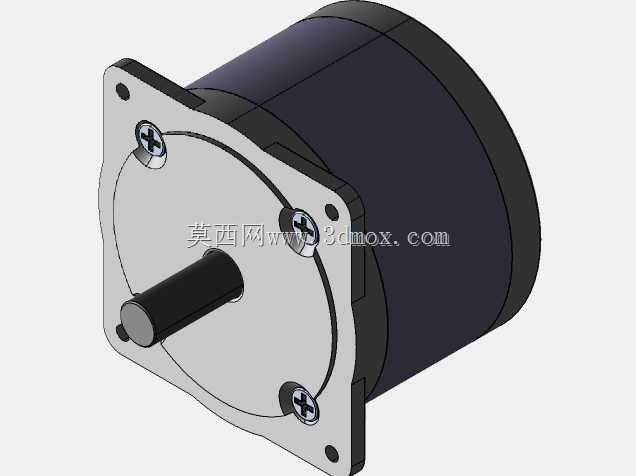

这款步进同步机的三维建模,核心围绕数控设备、自动化产线的实际安装需求搭建,日常在数控雕刻机、小型传送带驱动、3D打印设备、自动化分拣工位的进给轴传动场景中十分常见,作为开环控制场景下的精准执行部件,它不需要额外的位置反馈装置,就能通过脉冲信号实现固定角度的步进转动,适配多数对成本控制有要求、定位精度需求在0.1度级别的传动工位。建模过程中优先还原了安装法兰的边界尺寸,方形法兰的四个安装孔位严格遵循NEMA34的安装规范,孔距、孔径、法兰止口的配合公差都做了对应还原,方便设计人员直接将其导入装配体做干涉检查,不需要额外调整安装位的尺寸参数。输出轴的直径、伸出长度也按照常规选型样本的参数做了等比例还原,轴端的键槽结构做了简化处理,既保留了装配时的配合参考,又不会因为过多细碎特征占用装配体的运算资源。机身部分的筒状结构做了分色处理,蓝色的机身壳体、银色的端盖与输出轴、底部的接线座结构都做了独立的实体拆分,方便后续做装配爆炸图、BOM清单导出时直接提取对应零件。设计思路上没有做过多的细节冗余,比如绕组、内部磁钢这类不需要在整机装配中体现的内部结构都做了省略,只保留了外部装配需要用到的所有安装边界、接口尺寸,完全满足设备布局阶段的选型校验、安装空间预留的需求。实际选型使用时,这类电机通常搭配对应的步进驱动器使用,安装时需要注意法兰面与设备安装板的贴合度,输出轴与负载的同轴度误差需要控制在允许范围内,避免运行过程中出现径向力过大导致轴承磨损的问题。接线座的位置设置在机身侧下方,建模时预留了对应的接线空间,方便设计人员在排布走线槽时提前预留线缆弯折的空间,避免装配时出现线缆与周边结构件干涉的问题。端盖上的固定螺丝位置也做了对应还原,做设备维护仿真时可以直接模拟螺丝拆装的操作空间,校验维护时工具是否能顺利到达操作位。
