FRC赛事无限充电机器人伸缩臂结构

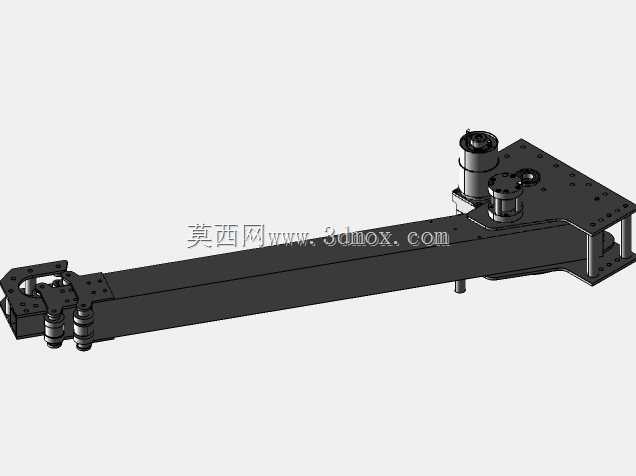

该伸缩臂结构主要应用于FRC竞技赛事的无限充电类机器人作业场景，承担机器人在赛事任务中目标物的推送、抬升与位置调整作业，是机器人完成指定竞技动作的核心执行部件。在实际赛事作业中，该臂体需要在极短的动作周期内完成伸展与回收动作，同时要保证伸展到位后的结构刚性，避免臂体末端出现过大挠度影响任务执行精度。设计阶段优先考虑了动作响应速度与负载自重比的平衡，摒弃了传统纯电机直驱伸缩的方案，采用弹簧预加载提供初始伸展动力，臂体被触发后可依靠弹簧蓄能快速向上弹射伸展，大幅缩短伸臂动作的响应时间，待臂体完全伸展到位后，再由绞盘机构提供向下的回收拉力，完成臂体的复位动作，这种动力组合方式既降低了驱动电机的瞬时功率需求，也让臂体的动作节奏更贴合赛事任务的时间窗口要求。驱动端采用775电机搭配Versa行星齿轮组作为动力输出单元，齿轮比设定为35:1，该传动比可在保证输出扭矩足够驱动绞盘回收臂体的前提下，让电机工作在高效转速区间，避免电机长时间堵转过热，同时行星齿轮组的同轴布局也能缩减驱动单元的横向安装尺寸，让臂体根部的结构布局更紧凑。臂体主体采用长箱型截面结构，在保证纵向抗弯刚度的同时尽可能降低自身重量，臂体末端设置有多组导向轮与连接接口，可根据不同任务需求快速更换末端执行件，根部的安装法兰预留了多组标准安装孔位，可直接固定在机器人的主框架型材上，安装边界适配主流FRC机器人的框架安装尺寸，不需要额外制作复杂的转接支架。臂体伸展过程中设置有机械硬限位，避免弹簧伸展超出行程导致结构脱开，绞盘的拉索采用高柔性低延展的材质，保证回收动作的位置重复精度，臂体侧方预留有传感器安装位，可加装位置检测元件实现臂体伸缩位置的闭环控制，适配不同自主程序的动作逻辑需求。
