多自由度铰接式关节臂机械执行机构

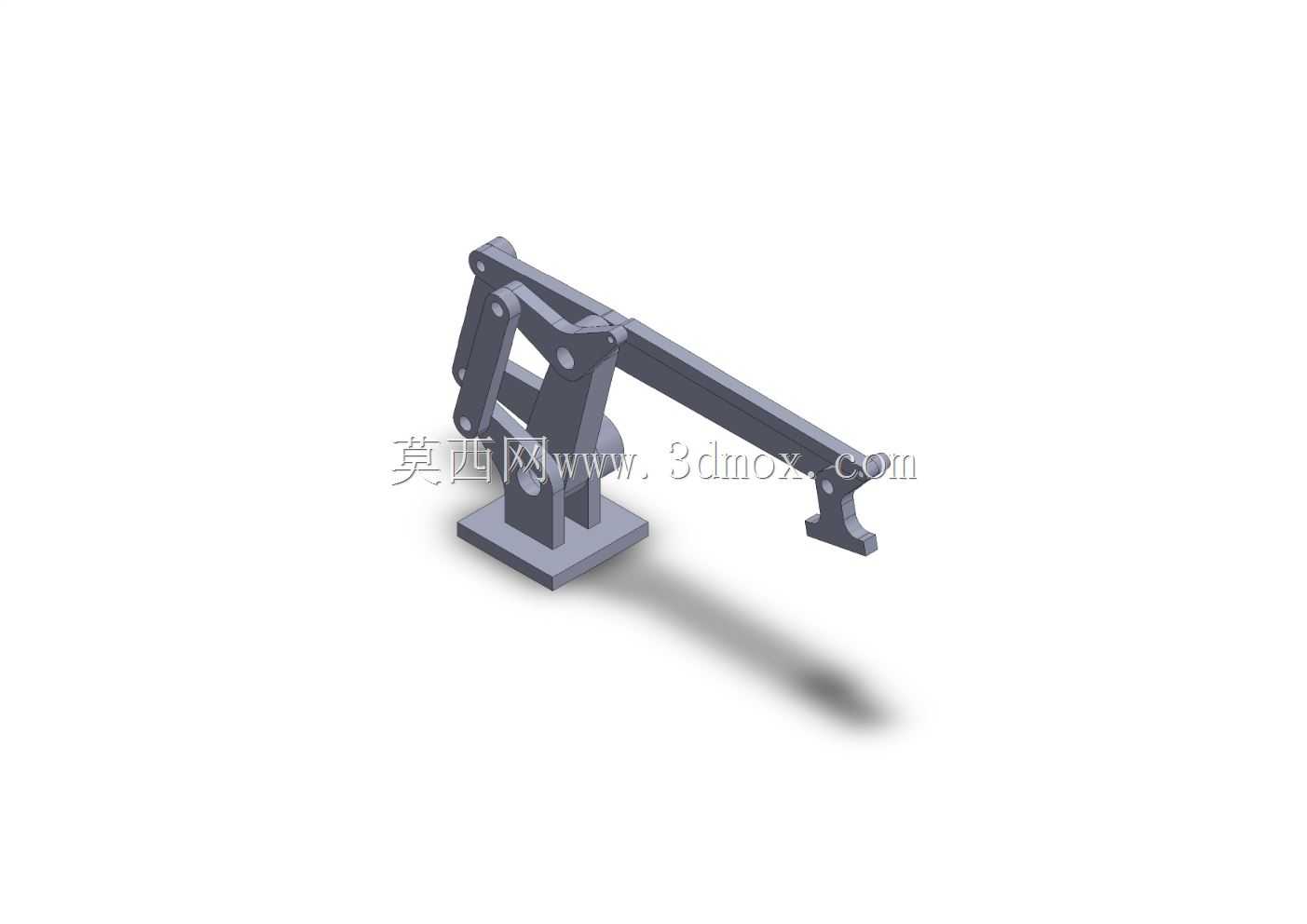

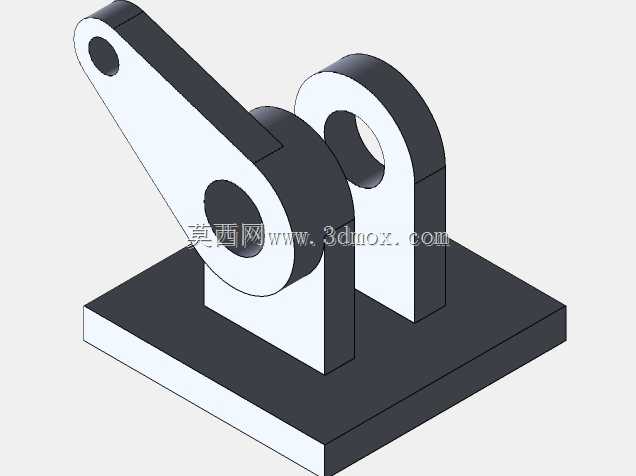

这款关节臂执行机构的设计，最初是面向小负载工位的物料移载、工位间工件转运场景做的结构适配，在3C电子小件装配、实验室样本分拣、轻型加工工位上下料这类对作业半径有要求、但负载不超过5kg的场景里，这类结构的适配性远高于直角坐标式移载机构。从结构逻辑上看，整个臂体采用多组铰接连杆配合底座回转支承的布局，底座作为整个机构的安装基准，底部预留了标准的螺栓安装孔位，可直接固定在设备工作台面、线体侧边支架上，安装边界的孔位间距适配常规工业铝型材的槽距，不需要额外做过渡转接板就能完成固定，底座的整体高度控制在较低区间，能减少臂体伸展时的整体重心偏移量，降低倾覆力矩对安装面的载荷要求。臂体的各段连杆采用等强度设计思路，在铰接支点位置做了局部加厚处理，连杆非受力区域做了减重槽结构，既保证臂体全伸展状态下的结构刚性，减少末端执行端的抖动量，又能控制整体自重，降低关节处铰接轴的径向载荷。各铰接位置的转动副都预留了轴承安装位，可根据实际使用场景选配深沟球轴承或者自润滑轴套，低速轻载场景用自润滑铜套就能满足免维护需求，需要较高重复定位精度的场景可换装成对角接触轴承，消除铰接处的回转间隙。臂体末端预留了标准的执行端安装接口，可适配夹爪、吸盘、小型焊枪或者检测探头等不同作业端头，不需要对臂体结构做二次加工就能完成端头换装。整个臂体的作业覆盖范围是围绕底座安装中心的扇形区域，水平伸展长度可覆盖半径半米左右的作业区间，竖直方向的抬升角度可根据铰接点的限位块调整，能适配不同高度差的工位移载需求，在做产线布局时，可将该机构布置在两个相邻工位的中间位置，单台机构就能完成两个工位间的工件取放，相比多工位排布的移载机构，占用的安装空间更小，布线也更简洁。从运动逻辑上看，各关节的转动通过连杆联动实现，不需要在每个铰接点都布置独立驱动，可通过底座处的单一驱动配合连杆传动实现臂体的抬升、伸展复合动作，控制逻辑更简单，后期维护时只需要检查底座驱动单元和各铰接点的磨损情况即可，不需要对多组驱动做同步校准，很适合小型自动化设备的集成配套，在教学实验台搭建、小型专用设备开发场景里，这类结构的改型适配成本很低，可根据实际需要的作业半径调整各段连杆的长度，不需要整体重构铰接点的布局逻辑。
