FRC竞赛用飞盘发射装置结构设计

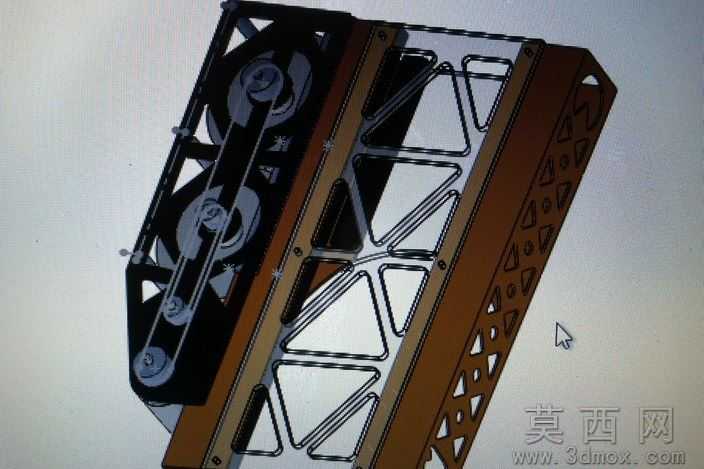

本作品为面向FRC机器人竞赛打造的飞盘发射装置三维模型，整体建模过程严格遵循机械设计规范，在三维建模软件中完成全参数化结构搭建，每一处装配关系都经过干涉校验，确保各运动部件运行路径无冲突。模型主体采用双侧摩擦轮发射核心结构，建模时精准还原了同步带传动系统的轮系布局，带轮的齿形参数、张紧轮的调节位置都按照实际传动比要求设置，保证动力传输的稳定性与传动效率。装置的承载框架采用轻量化镂空结构设计，建模阶段通过对框架受力路径的分析，在保证结构刚性的前提下优化了镂空区域的排布，既降低了整体自重，也为内部传动组件预留了充足的安装与维护空间，框架表面的安装孔位全部按照标准件规格参数化绘制，可直接导出工程图用于实际加工。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：传动轮部分采用高摩擦系数的橡胶材质，渲染时调整了表面粗糙度与反光参数还原橡胶的哑光质感；金属框架部分分别设置了阳极氧化棕色铝合金与黑色喷涂钢材两种材质效果，通过调整金属度、环境光遮蔽参数还原真实金属的质感差异；同步带部分采用聚氨酯材质，渲染时还原了带体的半哑光弹性材质特征。设计思路上，该发射装置充分适配FRC竞赛的快速响应需求，整体结构采用模块化设计思路，发射核心模块、动力传动模块、框架承载模块可独立拆分，便于竞赛现场的快速拆装与故障替换；摩擦轮的间距设置为可调节结构，建模时预留了调节槽的活动行程，可根据飞盘的实际厚度、材质调整压紧力度，适配不同规格的竞赛用飞盘，保证发射初速度的稳定性与发射精度。模型的每一处细节都经过严谨的结构验证，转动副的配合间隙、紧固件的安装空间都按照实际装配要求预留，可直接用于后续的实物加工制作与竞赛方案验证。
