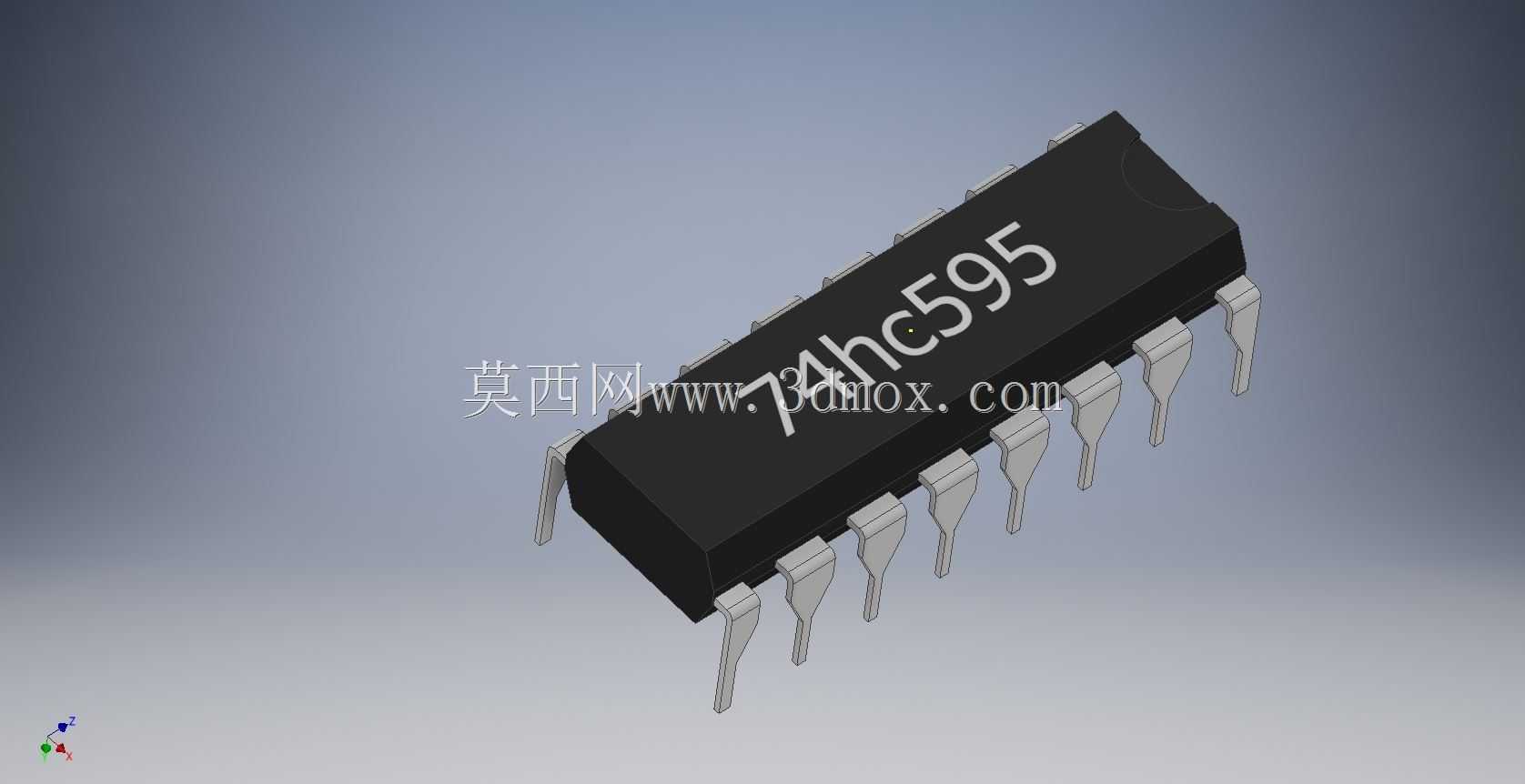

DIP-16封装74HC595移位寄存器三维结构

在数字电路设计、工控板卡开发、消费电子主板研发等场景中，直插封装的逻辑芯片始终是小批量打样、教学实验、原型验证阶段的核心元器件，74HC595作为常用的串入并出移位寄存器，其封装结构的三维建模精度，直接影响PCB布局阶段的干涉检查、工装夹具设计以及后期装配的良率。做这类芯片的三维建模时，首先要锚定实际生产中的安装边界：DIP-16封装的引脚间距严格遵循2.54mm标准节距，芯片本体的宽度、长度、塑封体高度都要匹配量产物料的实测公差，不能直接套用 datasheet 上的理论值，要考虑到不同厂商塑封料的成型偏差，引脚的成型角度、伸出长度也要适配波峰焊工艺的吃锡要求，避免建模时引脚过短导致焊接时爬锡不足，或是引脚过长造成剪脚后残留应力拉扯焊盘。

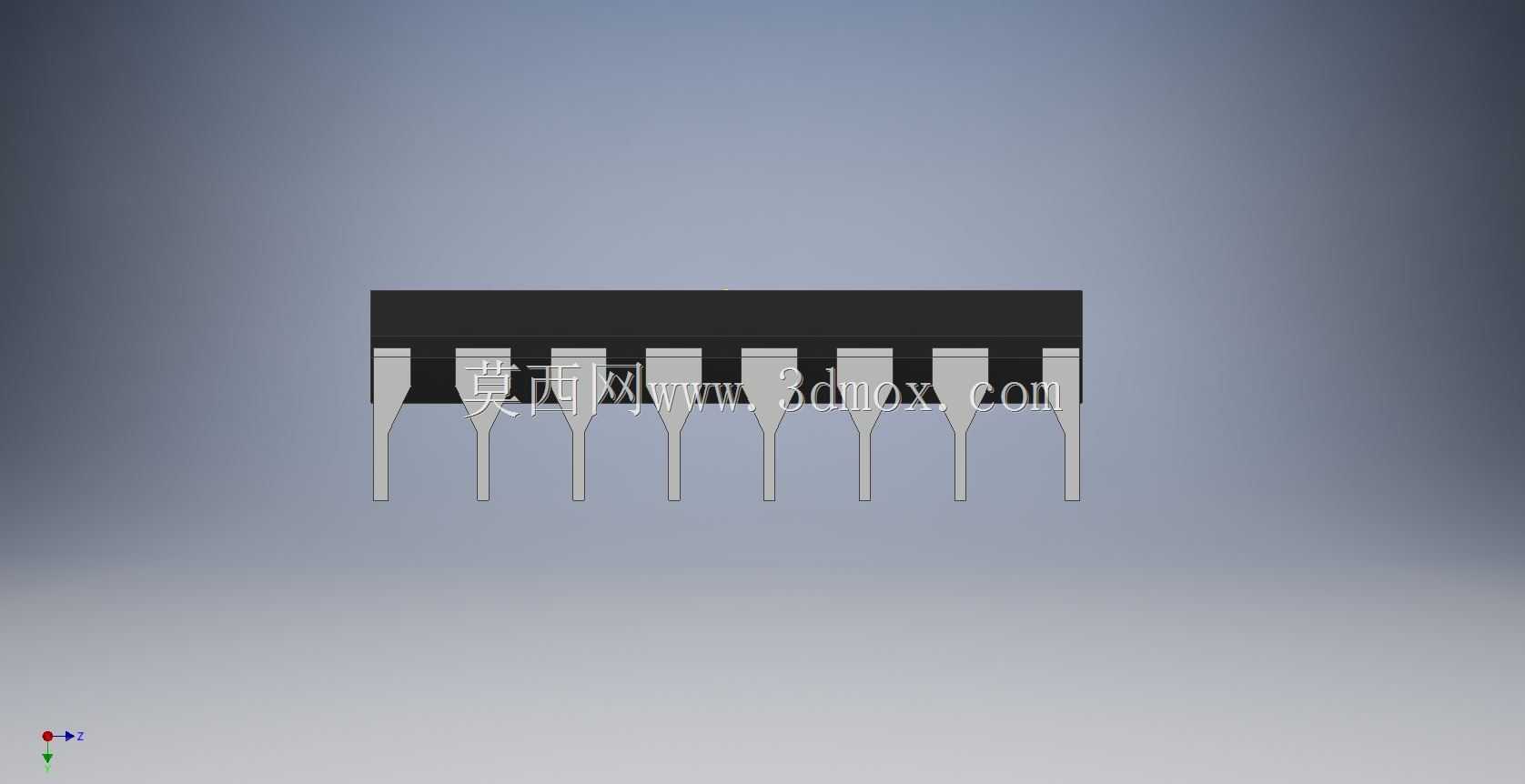

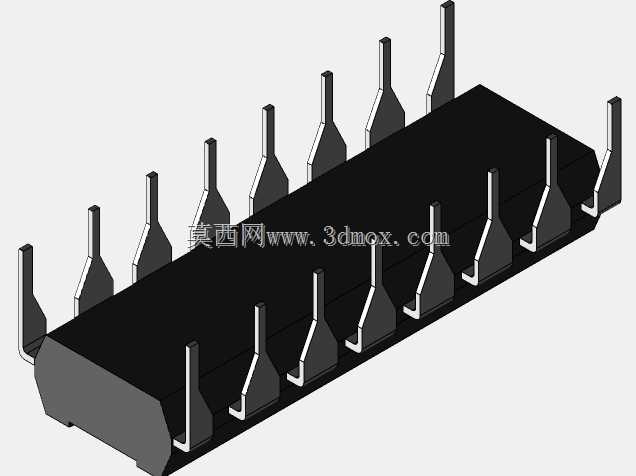

从功能特性来看，74HC595具备8位串行输入、并行输出的移位锁存能力，常被用于IO口扩展场景，比如驱动数码管阵列、LED指示灯组、小型继电器矩阵等，在教学实验箱、小型工控采集板、老式家电控制板上应用极广。建模过程中要还原直插封装的典型结构：黑色环氧塑封本体要做细微的脱模斜度，表面印字区域做轻微的凹陷处理，引脚部分要区分根部与塑封体结合的溢料结构、引脚中段的折弯成型区、末端的焊锡浸润段，不能把引脚做成等截面的直杆，否则在做装配仿真时，会出现引脚与PCB焊盘对位偏差的误判。

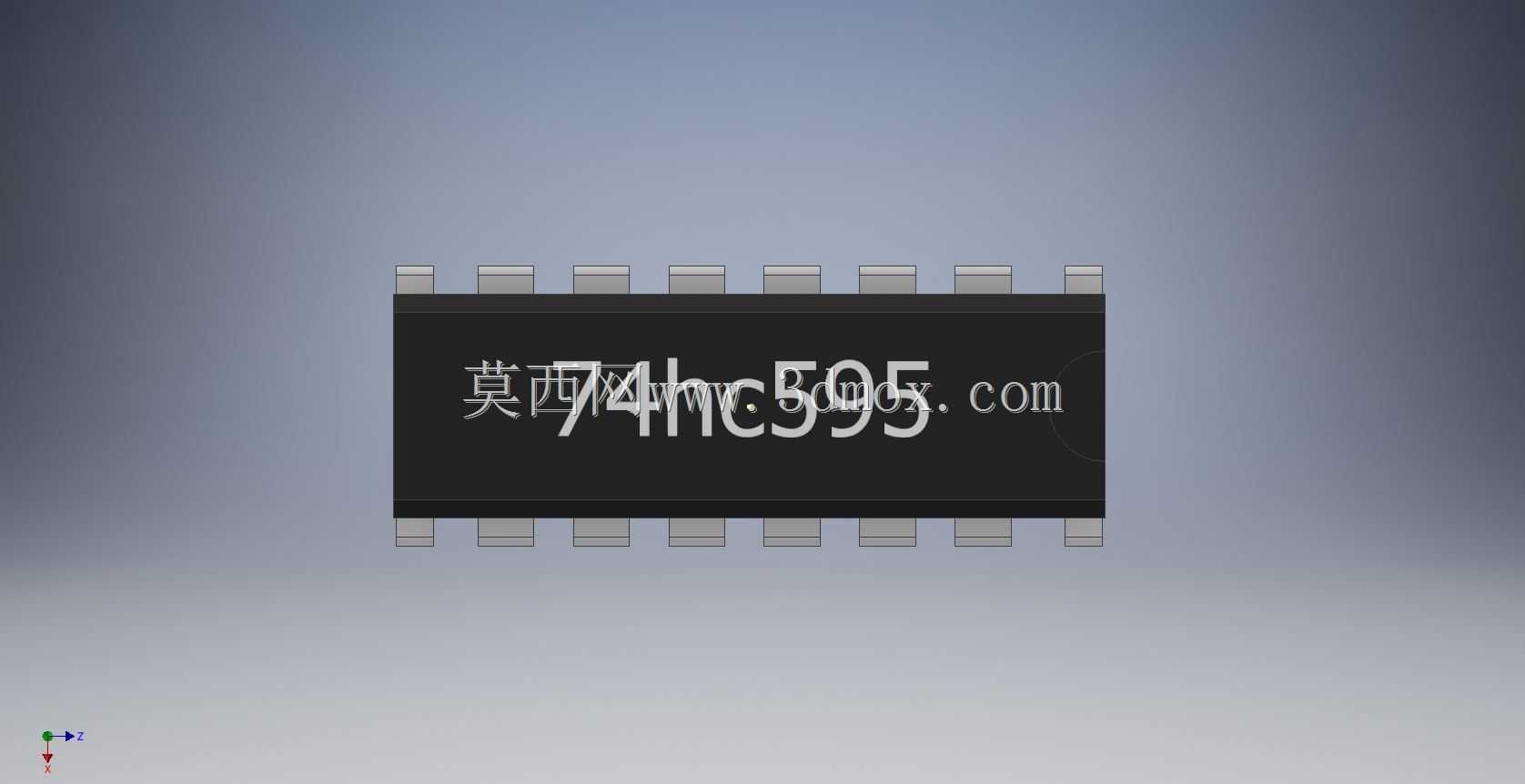

实际选型装配时，这类直插芯片的安装空间要预留出插拔、返修的操作余量，芯片本体上方要避免放置高度过低的结构件，防止后期维修拆焊时热风枪无法对位，引脚的排布顺序要严格对应丝印的圆点标记，建模时把第一脚的定位标识做清晰，能帮助结构工程师在核对BOM与PCB布局时快速识别引脚方向，减少装配时的反向插装风险。不同于贴片封装的芯片，DIP封装的元件在做整机结构设计时，还要考虑到底部与PCB表面的间隙，这个间隙既要保证助焊剂挥发的通道顺畅，也要避免间隙过大导致引脚受力弯折，建模时把塑封体底部的微凸支撑结构还原出来，就能更真实地模拟实际装配后的芯片姿态，为热仿真、结构干涉检查提供更准确的模型依据。
