Pixhawk飞控用五端口I2C分路转接板

在无人机飞控系统的外设拓展作业中，I2C端口资源不足是装机调试阶段经常遇到的问题，这款五端口DF13-4P转接板，就是针对Pixhawk系列飞行控制器原生I2C接口数量有限的痛点设计的拓展部件。从实际装机场景来看，Pixhawk飞控本身预留的I2C接口通常仅能满足GPS、磁力计这类基础外设的连接需求，当作业场景需要额外搭载空速计、激光测距模块、外置罗盘、LED状态指示板等多类I2C协议设备时，单靠板载接口完全无法覆盖，这款分路板可以将单路I2C总线拓展为五路独立的DF13-4P接口，所有接口引脚定义完全匹配Pixhawk飞控的标准I2C引脚定义，不需要额外改线就能直接对接各类适配该接口标准的航电外设。

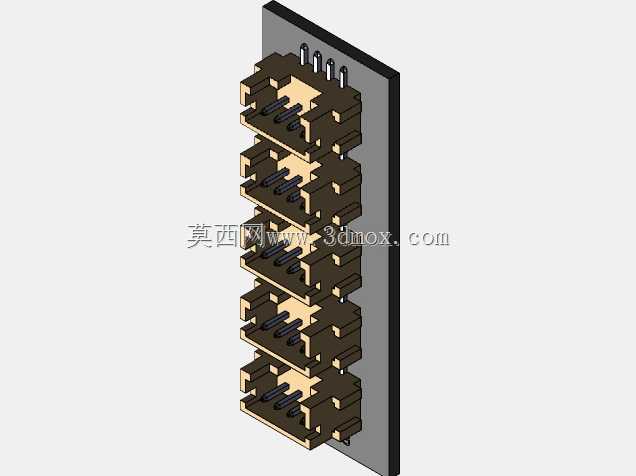

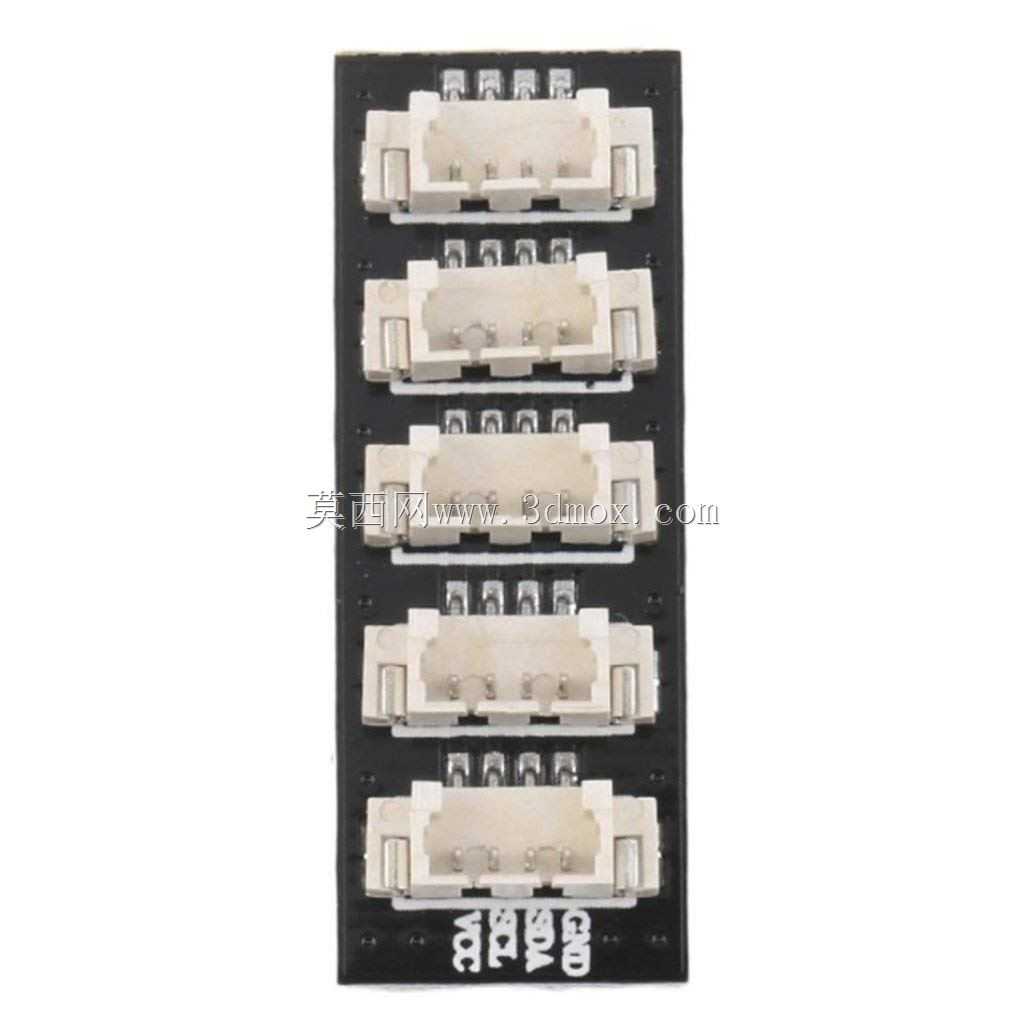

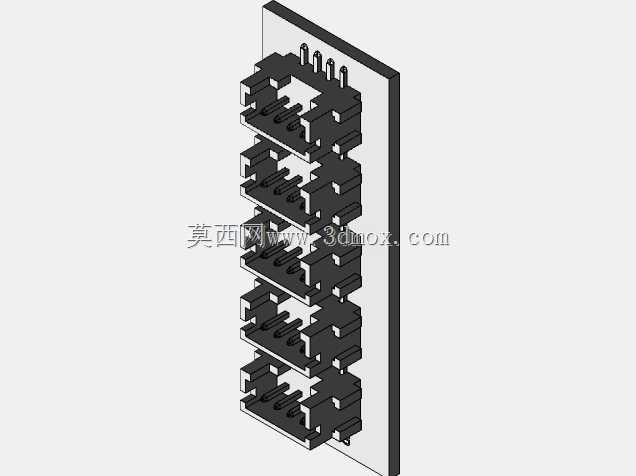

从结构设计思路来看，这款转接板采用层叠式接口排布，五路DF13-4P插座沿板体纵向等距排列，每路接口的引脚焊盘都做了加宽处理，能够承受航电作业场景下的振动拉扯，避免装机后出现引脚脱焊、接触不良的问题。板体边缘预留了标准的安装固定孔位，可以直接通过M2螺丝固定在飞控安装架的预留位上，也可以配合尼龙扎带固定在机架的碳管或安装板上，安装边界完全适配主流多旋翼、固定翼无人机的飞控舱内部空间，不会和周边的电调、接收机等部件产生安装干涉。接口部分采用的是带锁扣设计的DF13-4P插座，配套的同规格端子插入后会被锁止结构卡住，无人机飞行过程中产生的持续振动不会导致接线松脱，避免出现外设掉线引发的飞行故障。

在实际功能层面，这款分路板仅做物理层面的总线分接，不对I2C信号做额外的协议转换，总线上的设备地址冲突问题需要在飞控参数配置阶段提前规划，不会对信号传输产生额外延迟，能够满足各类I2C外设的实时通讯需求。板体的布线做了等长处理，五路分路的信号走线长度差控制在极小范围内，避免不同端口的信号传输时差导致的通讯异常，电源走线部分做了加宽覆铜处理，能够承载多台外设同时工作的电流需求，不会出现线路压降过大导致外设工作不稳定的问题。从外形尺寸来看，板体整体宽度和单只DF13-4P插座的安装宽度匹配，纵向长度刚好容纳五路层叠排布的插座，整体体积非常小巧，不会占用过多的飞控舱安装空间，对于寸土寸金的小型无人机装机场景非常友好。
