豪登WRVI系列螺杆压缩机组结构设计

螺杆式压缩主机是工业气源系统、制冷循环系统、工艺气体输送场景里的核心动设备，这款豪登WRVI系列的螺杆压缩主机结构，在建模阶段就充分考虑了现场安装、运维拆装、管线对接的实际工程需求。从应用场景来看，这类喷油螺杆主机常被用在中型工业厂区的集中供气站、冷链物流的制冷压缩单元、化工行业的特殊工艺气体增压工段，相比活塞式压缩设备，它的运行脉动更小、连续运行时长更长，易损件更换周期也更久，很适合需要不间断气源或压力输出的生产场景。

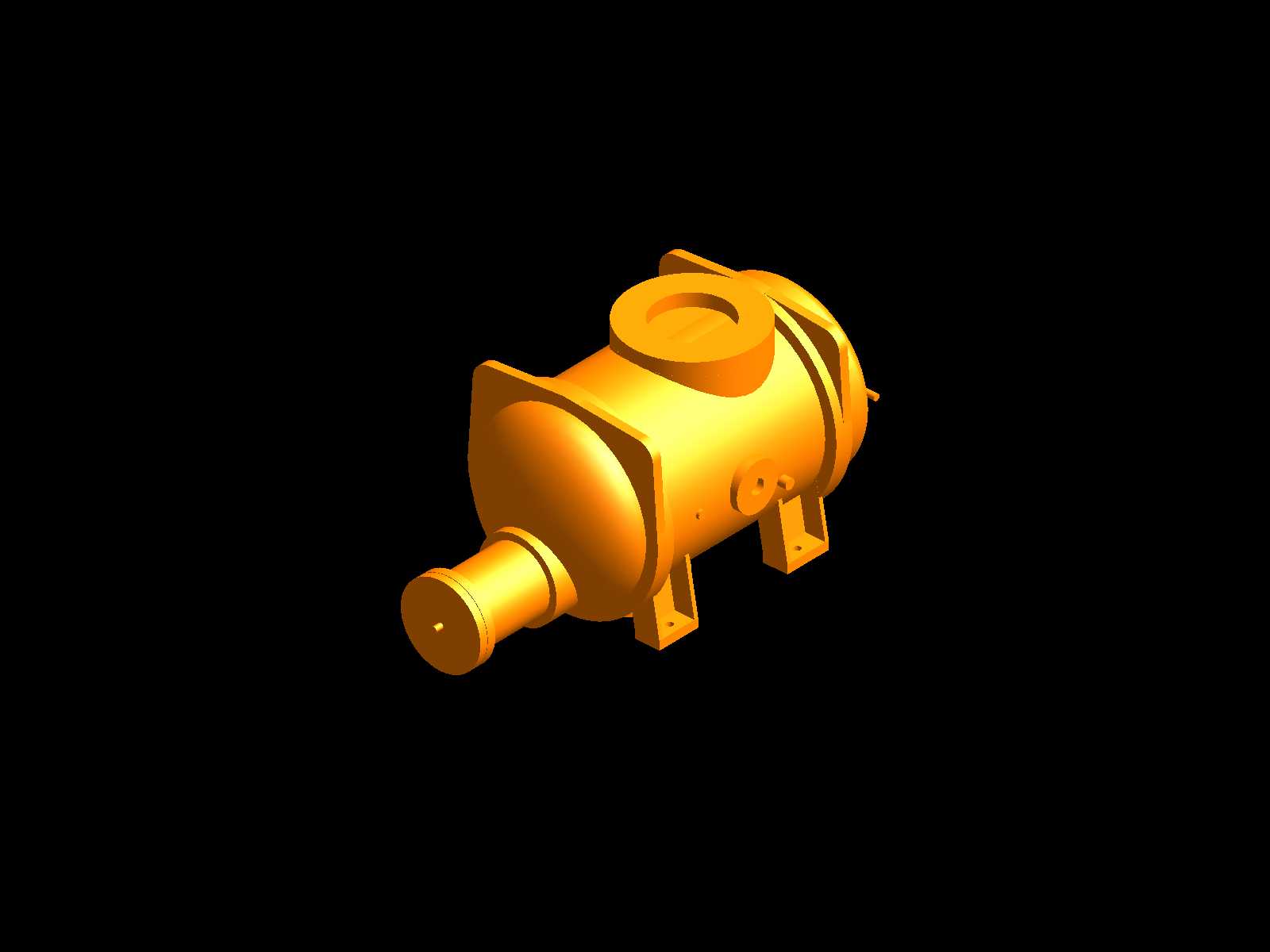

从设备实际用途出发，该结构核心是通过阴阳转子的啮合回转，完成进气、压缩、排气的连续工作过程，建模时完整还原了主机的壳体型腔、转子腔包容结构、进出口法兰的对接位置，还有底部的安装支脚结构。进出口法兰的位置设计在筒体上部和轴伸端侧，能适配不同厂区的管线排布走向，不管是上走管还是侧走管的安装场景，都能减少现场管线的弯头数量，降低管路压损。

在功能特性的设计还原上，模型完整呈现了主机的双层壳体结构，外层的承压壳体承担介质压力与安装载荷，内层的转子腔保障啮合间隙的精度，筒体上预留的多个工艺接口，分别对应喷油冷却、温度传感、压力检测、泄油回收的功能点位，每个接口的凸台高度、安装平面都做了准确还原，能直接用于后续的管线配套建模、运维操作空间校核。轴伸端的密封座结构也做了完整复刻，方便设计人员核对机械密封、轴套的装配尺寸，避免现场安装时出现密封件与端盖干涉的问题。

设计思路上，整个建模过程遵循从核心转子腔向外逐层搭建的逻辑，先确定转子的公称直径、长径比对应的壳体核心尺寸，再向外延伸出进出口流道、轴承座安装位、支脚承载结构，最后补充各个外接接口的细节。这种建模逻辑能保证核心工作腔的尺寸精度，不会因为后续附加结构的调整影响核心压缩单元的参数准确性。底部的两个安装支脚采用了带加强筋的鞍式结构，支脚的安装孔间距、孔位大小、支脚底面的加工平面都按照实际安装边界做了还原，安装时只需要匹配基础上的预埋螺栓位置，就能完成主机的就位找正，不需要额外做支架适配。

从外形尺寸与安装边界来看，该主机的筒体直径、轴伸长度、整体重心位置都在模型里有准确体现，设计人员在做站房布局时，可以直接导入模型核对主机与周边冷却器、油气分离器、电控柜的安全间距，预留出足够的检修操作空间，尤其是轴伸端的联轴器拆装空间、端盖螺栓的拧动空间，模型都留出了对应的边界尺寸，能有效避免站房设计完成后出现设备安装不下、运维操作空间不足的问题。筒体上的吊耳结构位置也对应整机重心做了合理布置，现场吊装时能保证主机起吊后保持水平，方便就位找正，不会出现倾斜磕碰管线或基础的情况。
